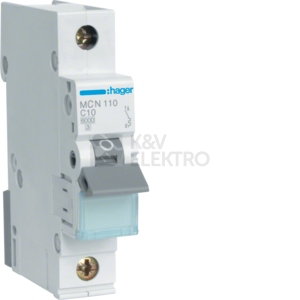

Jistič Hager MCN110 slouží k jištění jednopólových obvodů s charakteristikou C a jmenovitým proudem 10 A. Pracuje v soustavách AC s frekvencí 50–60 Hz a jmenovitým napětím do 400 V. Nabízí zkratovou schopnost 6 kA a provedení pro 1 modul s krytím IP20.
Specifikace jistič Hager MCN110 10A C
Tento modulární přístroj je určen pro jednopólové jištění obvodů, kde je požadována vypínací křivka typu C. Díky kompaktním rozměrům a šířce odpovídající jednomu modulu jej lze snadno zařadit do modulárních sestav. Krytí IP20 předurčuje instalaci do vhodně krytých rozváděčů.
Provoz v sítích střídavého napětí umožňuje frekvenční rozsah 50–60 Hz. Při návrhu jištění lze vycházet z uvedené zkratové schopnosti podle relevantních norem a z dalších parametrů, jako je třída omezení energie či montážní hloubka.
Zařazení do kategorie přepětí 3 a stupeň znečištění 2 dává jasné vodítko pro volbu prostředí v rámci elektrických instalací. Jednopólové provedení s jedním jištěným pólem zjednodušuje volbu tam, kde je vyžadováno samostatné jištění jedné fáze.
Shrnutí a doporučení produktu
Hledáte spolehlivý modulární prvek pro standardní jednofázové okruhy? Tento model navazuje na ověřené řešení v kompaktním provedení a přináší jasně definované parametry, podle nichž snadno naplánujete zapojení v rozváděči. Přehledné značení a jednotná konstrukce usnadní montáž i pozdější servisní práci.
Pro kompletní sestavení rozváděče doporučujeme projít nabídku v kategorii Jističe do 125A. V rámci stejné značky se hodí doplnit instalaci o prvky ochrany a spínání, jako jsou proudové chrániče, případně o stykače. Pro čisté a bezpečné uložení celé sestavy zvažte modulové rozvodnice.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 400 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 70 mm
- Krytí IP: IP20
O výrobci
Hager vznikla jako rodinná firma v německém Sársku již v roce 1955 a od té doby se věnuje především výrobě kvalitních domovních rozvaděčů a modulových přístrojů. Také na našem e-shopu najdete jističe Hager, stykače, proudové chrániče a modulové rozvodnice.
