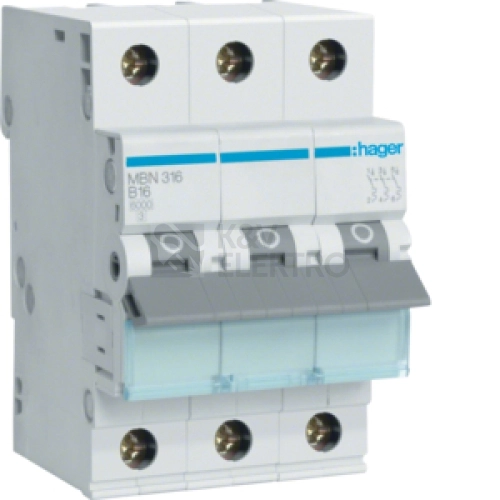

Jistič Hager MBN316 slouží k ochraně třípólových obvodů ve střídavých sítích. Při dimenzovaném proudu 16 A a charakteristice B pracuje na 400 V AC se zkratovou schopností 6 kA. Kompaktní provedení o šířce 3 modulů, IP20 a frekvenci 50–60 Hz vhodně zapadne do rozvaděče.
Specifikace jističe Hager MBN316 16A B
Model MBN316 z portfolia Hager zajišťuje jisticí funkci ve střídavých aplikacích s AC napětím a pracuje v frekvenčním rozsahu 50–60 Hz. Pro provozní podmínky odpovídající kategorii přepětí 3 a stupni znečištění 2 poskytuje bezpečné odpojení při překročení nastavené hodnoty. Je určen pro obvody s dimenzovaným napětím 400 V a v třípólovém provedení kryje tři vodiče současně. Konstrukce dále umožňuje vybavení doplňkovými zařízeními.
Hodnoty zkratové odolnosti jsou doloženy podle uvedených norem: při 230 V Icn EN 60898 i při 400 V Icn EN 60898 dosahuje jistič 6 kA, stejně jako Icu dle ČSN EN 60947-2 na 400 V. Stupeň krytí IP20 odpovídá instalaci v interiéru rozvaděče.
Shrnutí a doporučení produktu
Tento model zaujme vyrovnanou kombinací ochranných vlastností a praktického zpracování. Díky promyšlené konstrukci se snadno začlení do vaší sestavy, přičemž ponechává prostor pro přizpůsobení pomocí doplňků. Pokud hledáte spolehlivou ochranu vedení s jasně definovaným určením, představuje osvědčenou volbu do rozvaděčových aplikací.
Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů (celkem): 3
- Počet jištěných pólů: 3
- Dimenzovaný proud: 16 A
- Dimenzované napětí: 400 V
- Zkratová schopnost při 230 V Icn EN 60898: 6 kA
- Zkratová schopnost při 400 V Icn EN 60898: 6 kA
- Zkratová schopnost: 6 kA
- Zkratová schopnost při 400 V Icu ČSN EN 60947-2: 6 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 3
- Montážní hloubka: 70 mm
- Stupeň krytí: IP20
O výrobci
Hager vznikla jako rodinná firma v německém Sársku již v roce 1955 a od té doby se věnuje především výrobě kvalitních domovních rozvaděčů a modulových přístrojů. Také na našem e-shopu najdete jističe Hager, stykače, proudové chrániče a modulové rozvodnice.
