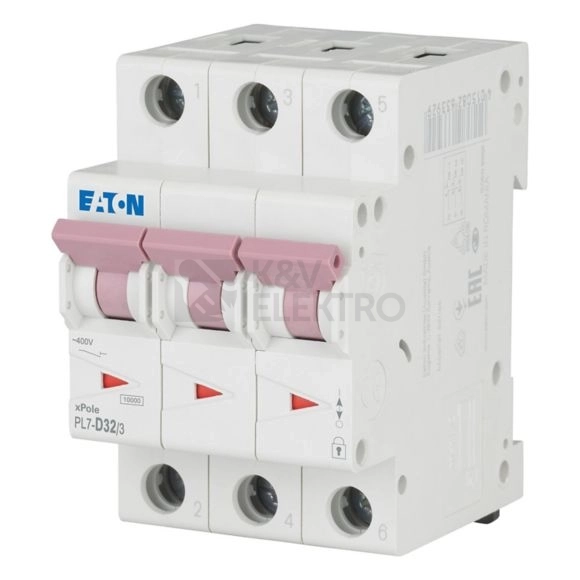

Jistič EATON PL7-D32/3 32A 263424 slouží k jištění obvodů s velkými proudovými rázy, kde je vyžadována vypínací charakteristika D. V třípólovém provedení se dimenzovaným proudem 32 A a dimenzovaným napětím 400 V nabízí zkratovou schopnost 10 kA při 50–60 Hz pro druh napětí AC.
Specifikace jističe EATON PL7-D32/3 32A 263424
Tento modulární jistič je určen pro jištění obvodů se zvýšenými rozběhovými proudy. Vhodně uplatní charakteristiku D tam, kde se vyskytují krátkodobé proudové špičky. Konstrukčně využívá provedení se 3 póly a 3 jištěnými póly, čímž pokrývá vícežilová vedení. Díky šířce 3 modulů se přizpůsobí běžné modulové šíři v rozvodech a poskytuje krytí IP20 pro instalace uvnitř rozváděče.
Jistič navazuje na parametry potřebné pro bezpečné omezení energie poruchy v třídě 3. Při správném dimenzování obvodu vyhoví požadavku na zkratovou schopnost 10 kA jak při 230 V, tak při 400 V v rámci EN 60898. Díky tomu zvládá standardní úrovně zkratových proudů v odpovídajících aplikacích. Doplňková zařízení lze k přístroji připojit podle konkrétních potřeb zapojení.

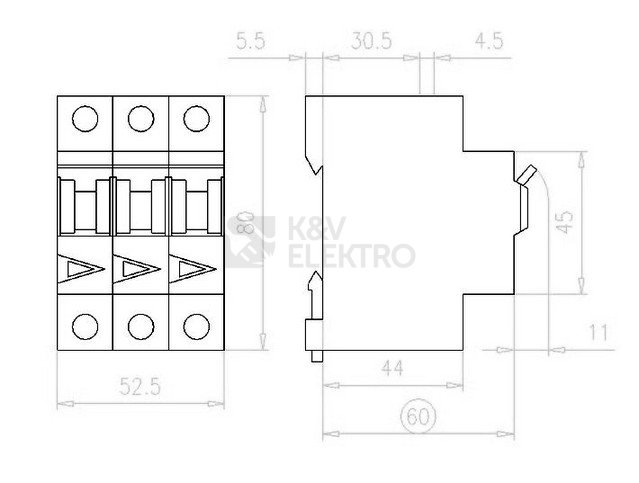

Konstrukční rozměry usnadní plánování prostoru v rozváděči: kompaktní tělo se opírá o montážní hloubku 70,5 mm, přičemž celková šířka, délka a výška odpovídají daným hodnotám. Přístroj je navržen pro provozní prostředí s kategorií přepětí 3 a stupněm znečištění 2, v rozsahu frekvence 50–60 Hz a pro AC systémy.
Shrnutí a doporučení produktu
Hledáte spolehlivé jištění obvodů, kde vznikají krátkodobé proudové špičky? Tento přístroj na to cílí svou charakteristikou a vícepolovým provedením. V praxi tak pomůže stabilizovat provoz zařízení s výraznými rozběhy a současně udrží přehledné uspořádání v rozvodném poli díky modulární koncepci.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: D
- Počet pólů: 3
- Počet jištěných pólů: 3
- Dimenzovaný proud: 32 A
- Dimenzované napětí: 400 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Krytí IP: IP20
- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
