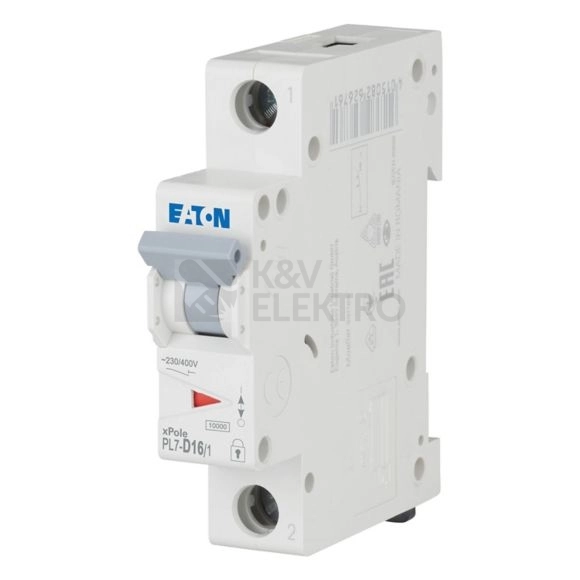

Modulární jistič EATON PL7-D16/1 262716 slouží k ochraně obvodů s velkými proudovými rázy, kde je klíčová vypínací charakteristika D. Vyniká hodnotami dimenzovaného proudu 16 A, pro sítě s dimenzovaným napětím 230 V a druhem napětí AC. Bezpečné odpojení podporuje zkratová schopnost 10 kA a kompaktní šířka 1 modul.
Specifikace jističe EATON PL7-D16/1 16A 262716
Tento modulární prvek se používá pro jištění obvodů vystavených výrazným náběhovým proudům. Jednopólové provedení se zaměřuje na ochranu jednoho vedení a umožňuje přehlednou konfiguraci v rozvaděči, kde zabere pouze jeden modul.
Konstrukce s třídou omezení energie 3, kategorií přepětí 3 a stupněm znečištění 2 podporuje použití v prostředí s odpovídajícími nároky na izolační a spínací poměry. Konstrukce přitom staví na hodnotách zkratové odolnosti, kdy při 230 V i 400 V podle EN 60898 dosahuje 10 kA, a to včetně uvedené zkratové schopnosti 10 kA.
Při návrhu jištění pomáhá přehledná identifikace: počet pólů 1, počet jištěných pólů 1, vypínací charakteristika D a dimenzovaný proud 16 A. Údaje pro AC sítě a rozsah 50–60 Hz ulehčují sladění s napájecí soustavou. V kontextu ochrany zařízení lze zohlednit i parametr zkratové schopnosti při 400 V Icu ČSN EN 60947-2 0 kA, který vymezuje, v jakém rámci se jistič používá vůči této specifikaci.
Shrnutí a doporučení produktu
Hledáte ochranu pro obvody s výraznými náběhy proudu a požadujete jisté vypnutí při poruše i úsporu prostoru v rozvaděči? Tento model nabízí přesně tyto přednosti. Přehledná konfigurace a jasně definované provozní hodnoty usnadňují návrh i revizi instalace. Kompaktní provedení zároveň napomáhá efektivnímu uspořádání přístrojů.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: D
- Počet pólů: 1
- Dimenzovaný proud: 16 A
- Dimenzované napětí: 230 VAC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Šířka v počtech modulů: 1
- Krytí: IP20

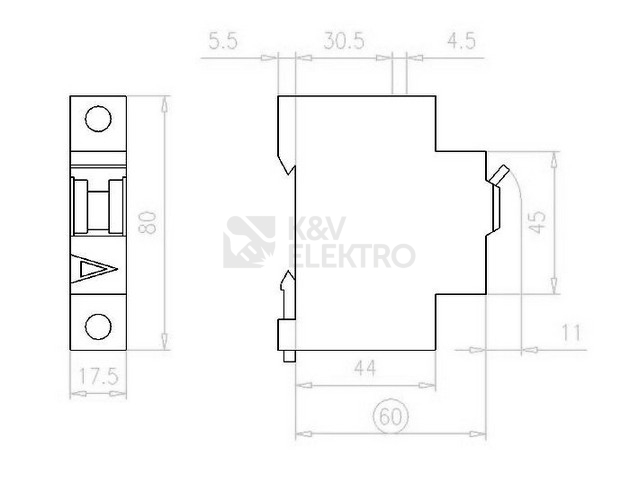

- Montážní hloubka: 70,5 mm
