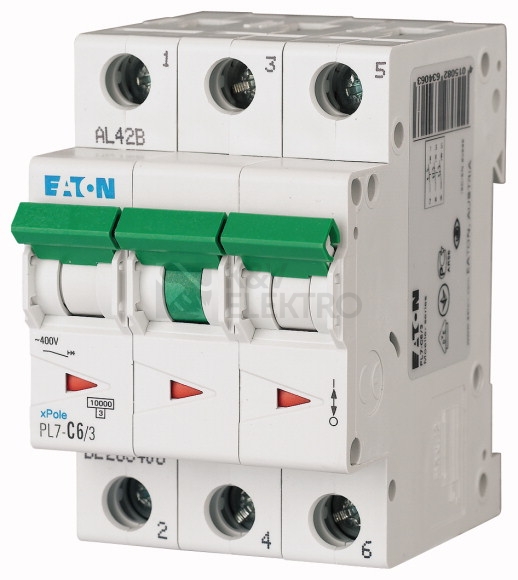

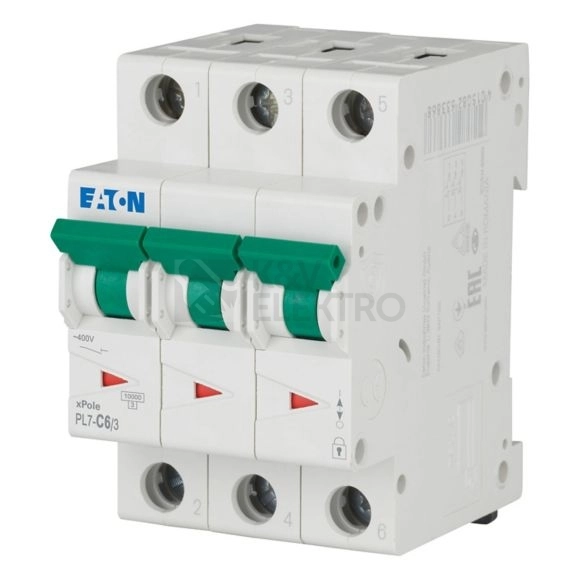

Jistič EATON PL7-C6/3 slouží k ochraně obvodů s motory nebo s vyššími proudovými rázy. Využívá vypínací charakteristiku C, nabízí třípólové provedení a pracuje při dimenzovaném proudu 6 A. Provoz vychází z AC s frekvencí 50–60 Hz a jmenovitého napětí 400 V. Zkratové poměry pokrývá 10 kA.
Specifikace jističe EATON PL7-C6/3 6A 263406
Tento modulární jistič je určen pro ochranu obvodů, u nichž se při zapnutí objevují zvýšené proudové rázy, typicky v aplikacích s elektromotory. Konstrukce ve třech pólech umožňuje současné jištění všech pracovních vodičů, přičemž zapadá do modulární koncepce s šířkou tří modulů a montážní hloubkou 70,5 mm. Provoz je navržen pro střídavé napětí v rozsahu 50–60 Hz, s ohledem na prostředí dané kategorií přepětí 3 a stupněm znečištění 2.
Energetické chování jističe vyjadřuje třída omezení energie 3. Parametry zkratové schopnosti jsou definovány podle příslušných norem včetně Icn EN 60898 pro sítě 230 V a 400 V.
Shrnutí a doporučení produktu
Pokud hledáte řešení pro obvody s výraznými rozběhovými proudy, tento model poskytne jistotu stabilního vypnutí i při náročnějším spínání. Díky modulárnímu provedení se snadno začlení do stávajícího pole a usnadní přehledné uspořádání instalace.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Dimenzovaný proud: 6 A
- Dimenzované napětí: 400 V
- Zkratová schopnost: 10 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2

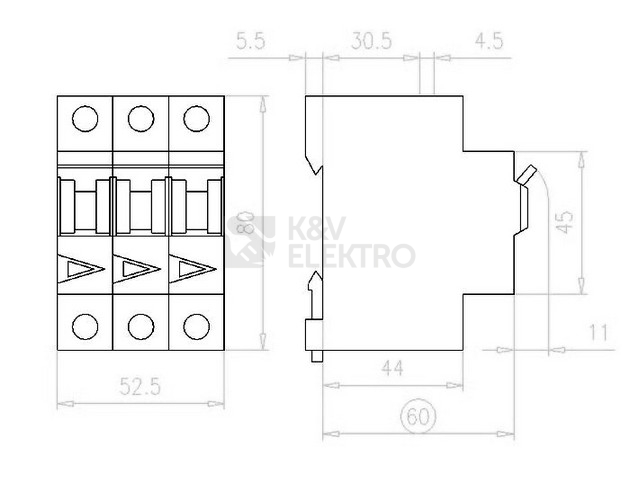

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Krytí: IP20
