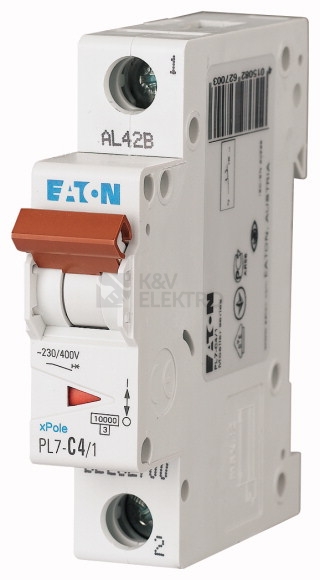

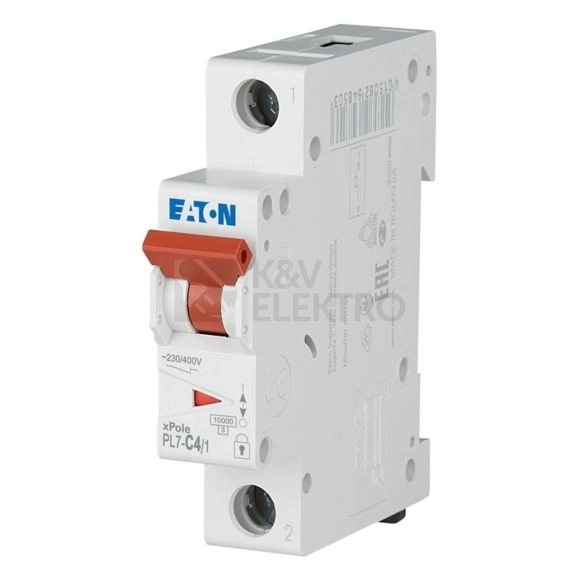

Jistič EATON PL7-C4/1 slouží k jištění obvodů s vyššími proudovými rázy, typicky tam, kde jsou v provozu motory. Vyznačuje se charakteristikou C, jedním pólem a jmenovitým proudem 4 A pro obvody s AC napětím 230 V. Odolnost proti zkratu zajišťuje zkratová schopnost 10 kA, přičemž provedení do rozvodnic odpovídá krytí IP20.
Specifikace jističe EATON PL7-C4/1 4A 262700
Tento jednopólový jistič s vypínací charakteristikou C se používá pro jištění obvodů s motory nebo s vyššími proudovými rázy. Je určen pro střídavé sítě a pracuje v rozsahu 50–60 Hz. Díky šířce odpovídající 1 modulu se snadno začlení do běžných instalačních systémů, kde je vyžadována kompaktnost a jasně definované chování při spínacích špičkách.

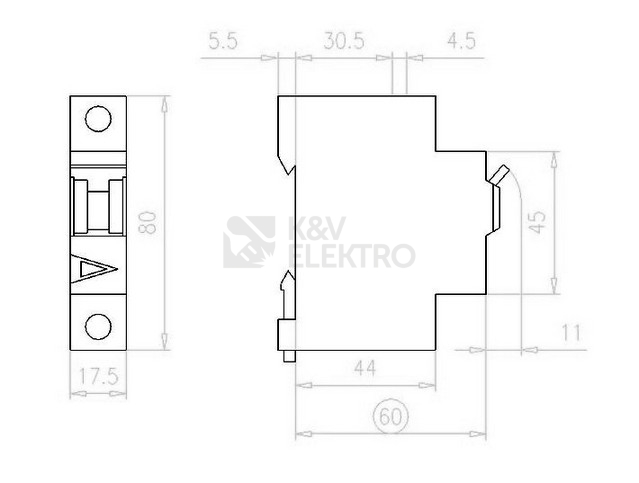

Pro aplikace, kde je požadována určitá úroveň ochrany před dotykem, nabízí provedení s krytím IP20. Konstrukční rozměry, včetně montážní hloubky 70,5 mm, umožňují přesné plánování prostoru v rozvaděči. V provozu na 230 V AC poskytuje jistotu vypnutí při poruše díky zkratové schopnosti 10 kA, přičemž stejné hodnoty krátkodobé odolnosti jsou k dispozici i při 400 V dle odpovídajících zkoušek.
Zařízení je navrženo pro prostředí s určenou kategorií přepětí 3 a stupněm znečištění 2, což vymezuje jeho oblast použití v rámci rozvodů nízkého napětí. Z pohledu energetické omezenosti patří do třídy 3, což je důležité při posuzování selektivity a součinnosti s ostatními prvky instalace.
Shrnutí a doporučení produktu
Pokud hledáte kompaktní řešení pro obvody s vyššími rozběhovými proudy, tento model přináší vyváženou kombinaci funkční charakteristiky a rozměrové úspornosti. Jednoduché začlenění do modulárních rozvodů ulehčuje projektování i montáž a umožňuje sjednocený přístup v rámci jedné řady.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 4 A
- Dimenzované napětí: 230 VAC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Stupeň znečištění: 2
- Krytí IP: IP20
- Montážní hloubka: 70,5 mm
