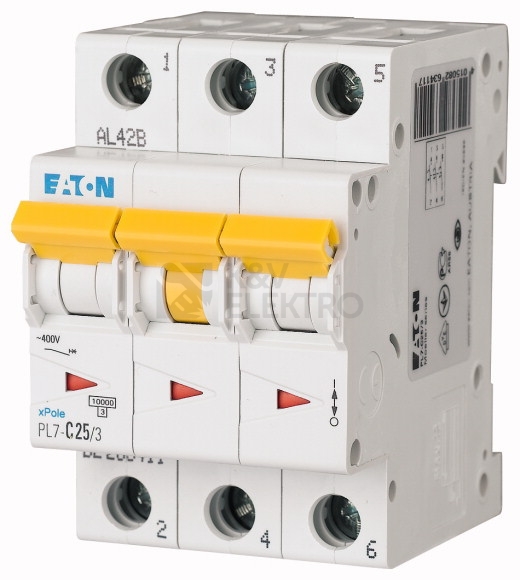

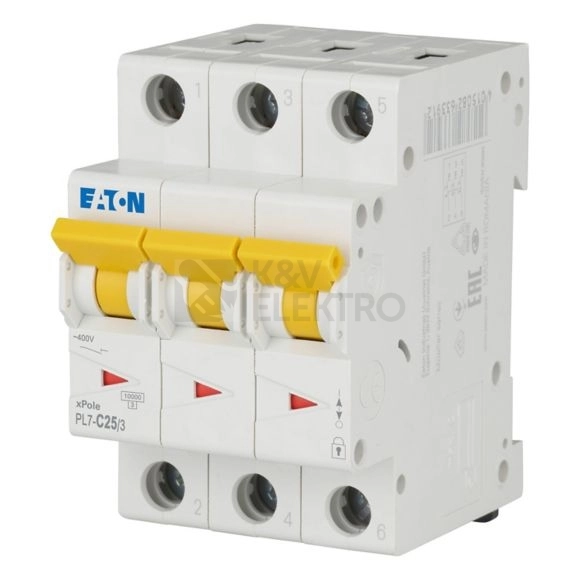

Jistič EATON PL7-C25/3 25A 263411

Jistič EATON PL7-C25/3 25A 263411 nabízí vypínací charakteristiku C, která cíleně počítá s vyššími náběhovými proudy. Přístroj se opírá o jmenovitý proud 25 A a práci v síti AC s jmenovitým napětím 400 V. Díky zkratové vypínací schopnosti 10 kA je určen k ochraně vhodně dimenzovaných třífázových obvodů.

Specifikace jistič EATON PL7-C25/3 25A 263411

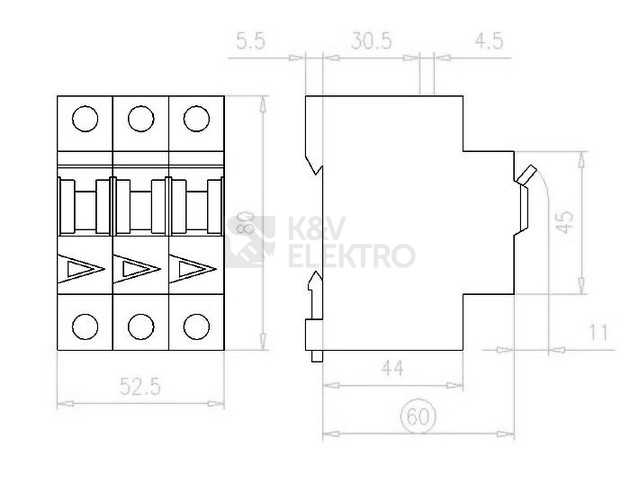

Třípólové provedení s počtem jištěných pólů 3 cílí na aplikace, kde se vyskytují rozběhové proudy – typicky při napájení motorů či zátěží s vyššími proudovými rázy. V prostředí běžného vnitřního rozváděče jej podpoří krytí IP20, vhodné pro instalace s odpovídající ochranou před dotykem. Prostorové nároky v rozvodnici vymezují šířka 3 moduly a montážní hloubka 70,5 mm, přičemž skříňka počítá s provozem na frekvenci 50–60 Hz a v síti AC.

Vypínací schopnost potvrzuje použití v rozvodech s požadavkem na 10 kA při 230 V i 400 V podle EN 60898. Energetické chování vyjadřuje třída omezení energie 3. Z hlediska prostředí odpovídá nasazení do sítí s kategorií přepětí 3 a při stupni znečištění 2.

Přístroj je z výroby nastaven pro jmenovitý proud 25 A, v třífázovém zapojení do 400 V, zkratové podmínky pak shrnuje zkratová schopnost 10 kA v návaznosti na uvedené normy.

Shrnutí a doporučení produktu

Tento jistič je vhodný pro rozvody, kde se opakují náběhové proudy, a kde je žádoucí stabilní ochranná funkce i při běžném provozním zatížení. Konstrukce navržená pro běžné rozvodnice umožní přehledné začlenění mezi další přístroje a přispěje k jednodušší organizaci rozváděče.

Při výběru dalších prvků ochrany a spínání do rozváděče doporučujeme projít kategorii Jističe do 125A, kde snadno zvolíte odpovídající řazení a sladíte charakteristiky napříč instalací. Vybrat si můžete také jističe s ​odlišným jmenovitým proudem. Nejčastější jsou jističe 16A a ​jističe 10A, s ​charakteristikou B a ​charakteristikou C.

Technické detaily

• Vypínací charakteristika: C
• Počet pólů celkem: 3
• Počet jištěných pólů: 3
• Dimenzovaný proud: 25 A
• Dimenzované napětí: 400 V
• Druh napětí: AC
• Frekvence: 50–60 Hz
• Zkrat.schopnost: 10 kA
• Zkrat. schopnost při 230 V Icn EN 60898: 10 kA
• Zkrat. schopnost při 400 V Icn EN 60898: 10 kA
• Zkrat. schopnost při 400 V Icu ČSN EN 60947-2: 0 kA
• Třída omezení energie: 3
• Kategorie přepětí: 3
• Stupeň znečištění: 2
• Stupeň krytí: IP20
• Šířka v modulech: 3
• Montážní hloubka: 70,5 mm
