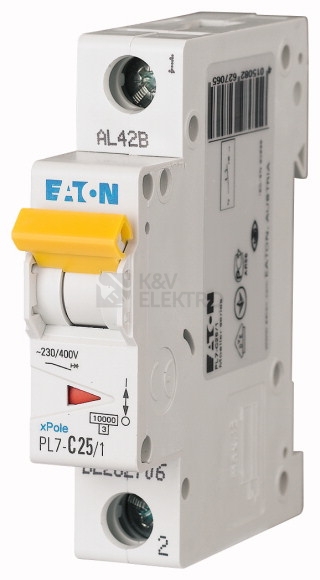

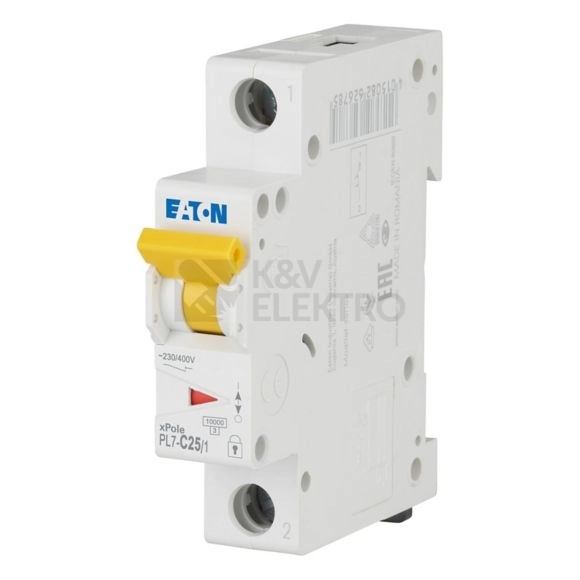

Jistič EATON PL7-C25/1 se používá pro jištění obvodů s motory nebo s vyššími proudovými rázy. Nabízí vypínací charakteristiku C, jednopólové provedení se 1 pólem a pracuje při 230 V AC. Zkratové poměry pokrývá 10 kA a rozsah frekvence 50–60 Hz. Vhodný pro modulární instalace se šířkou 1 modul a krytím IP20.
Specifikace jističe EATON PL7-C25/1 25A 262706
Tento modulární přístroj je určen k ochraně vedení v aplikacích s rozběhovými proudy, kde je žádoucí charakteristika C. Dimenzování vychází z hodnot 25 A a 230 V, přičemž zkratová schopnost 10 kA zajišťuje potřebnou rezervu pro běžné provozní stavy i poruchy. Konstrukce s 1 jištěným pólem umožňuje přehledné zapojení v rozvaděči.
Provozní vlastnosti zahrnují AC napěťovou soustavu a frekvenční rozsah 50–60 Hz. Třídění dle omezování energie a prostředí odpovídá třídě 3 a kategorii přepětí 3 se stupněm znečištění 2. Kryt tvoří ochranu na úrovni IP20.
Shrnutí a doporučení produktu
Hledáte jistič pro obvody s motory nebo tam, kde se vyskytují vyšší proudové rázy? Tento model je řešením, které na ně cílí a poskytne ochranu přizpůsobenou těmto nárokům. Kompaktní provedení usnadní plánování v rozvaděči a možnost doplnění příslušenstvím přináší prostor pro budoucí rozšíření funkcí podle potřeby.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 25 A
- Dimenzované napětí: 230 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Krytí IP: IP20

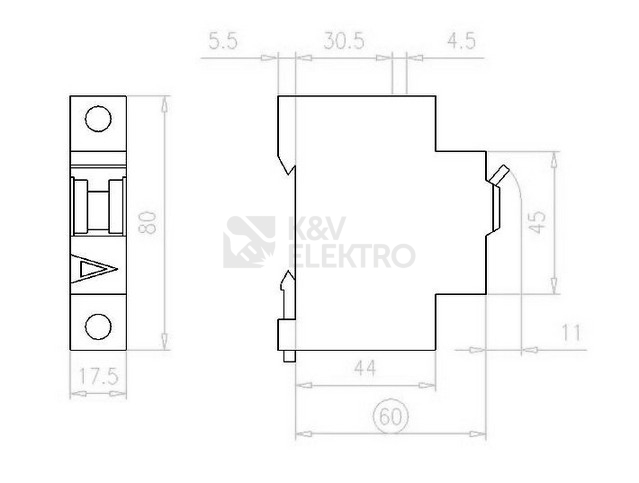

- Montážní hloubka: 70,5 mm
