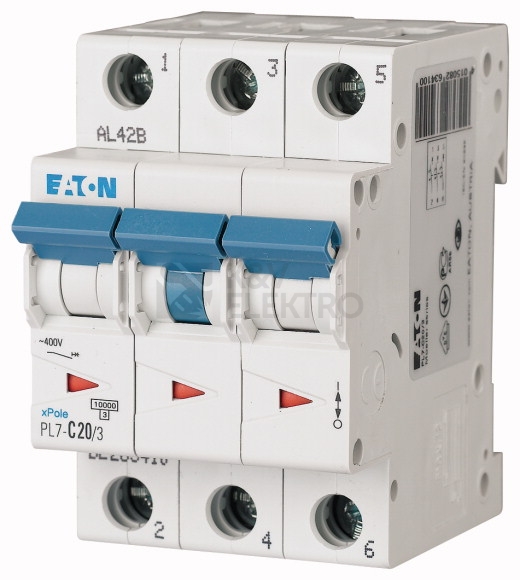

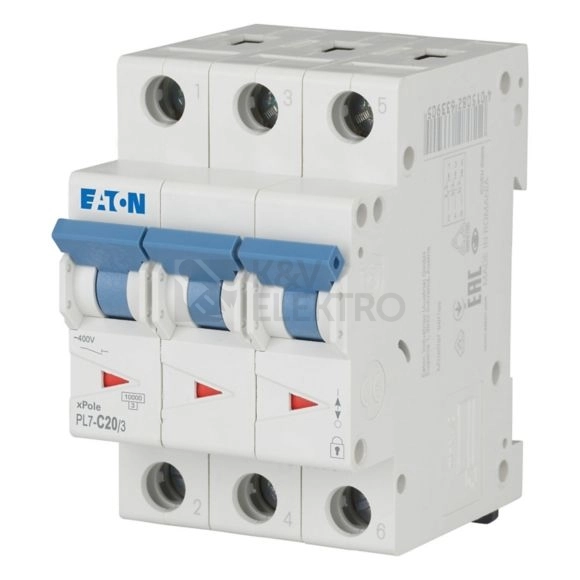

Jistič EATON PL7-C20/3 slouží k ochraně obvodů s motory nebo se zvýšenými proudovými rázy, kde se používá charakteristika C. V třípólovém provedení prochází obvodem dimenzovaný proud 20 A při dimenzovaném napětí 400 V. Přístroj pracuje v soustavách AC a nabízí zkratovou schopnost 10 kA.
Specifikace jističe EATON PL7-C20/3 20A 263410
Tento jistič je určen pro jištění obvodů, kde mohou vznikat vyšší proudové nárazy, typicky při spínání motorů. Tomu odpovídá vypínací charakteristika C, která zajišťuje vhodné časově-proudové chování pro takové aplikace. Díky provedení pro frekvenci 50–60 Hz je použitelný v běžných instalacích střídavých sítí.
Zařízení je navrženo pro provoz při dimenzovaném napětí 400 V a poskytuje ochranu do dimenzovaného proudu 20 A. Při poruše zajišťuje odpojení s jmenovitou zkratovou schopností 10 kA podle EN 60898 jak při 230 V, tak při 400 V. K ochraně před dotykem odpovídá krytí IP20. Energetické omezení spadá do třídy 3, což vyplývá z konstrukčního řešení jističe.
Shrnutí a doporučení produktu
Hledáte spolehlivou ochranu obvodů, kde vznikají vyšší náběhové proudy? Tohle provedení je koncipováno právě pro takové podmínky. Díky univerzálnímu použití v běžných instalacích a promyšleným rozměrům se snadno začlení do rozvodnice a pomůže udržet přehledné uspořádání.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Dimenzovaný proud: 20 A
- Dimenzované napětí: 400 V
- Celková zkratová schopnost: 10 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 3

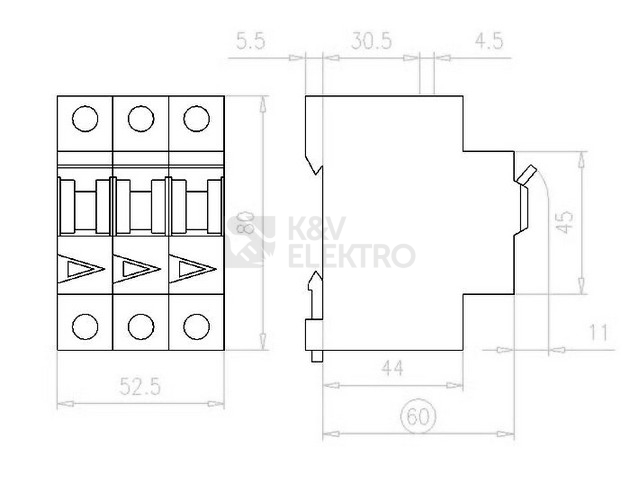

- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
