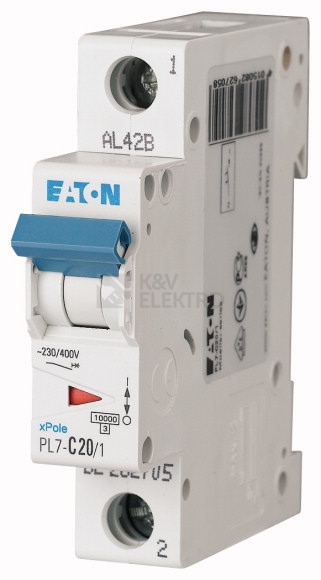

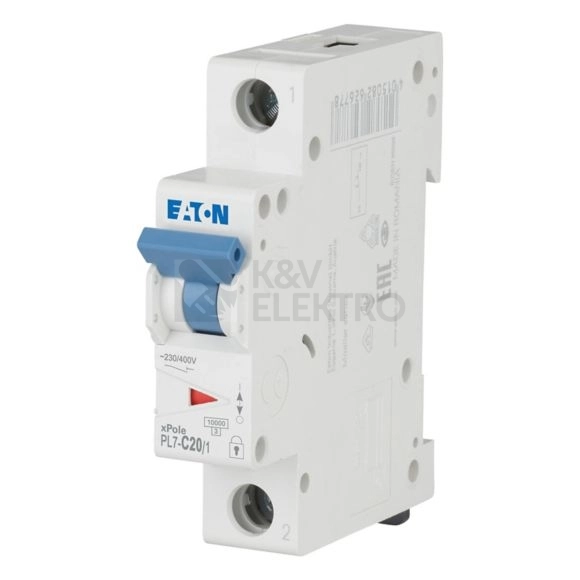

Jistič EATON PL7-C20/1 262705 slouží k ochraně obvodů s motory nebo s vyššími proudovými rázy. Vyznačuje se vypínací charakteristikou C, jednopólovým provedením 1P a jmenovitými hodnotami 20 A a 230 V. Zkratové události zvládá se schopností 10 kA při šířce 1 modul a krytí IP20.
Specifikace jističe EATON PL7-C20/1 20A 262705
Tento modulární jistič se používá pro jištění obvodů, kde se vyskytují rozběhové proudy, typicky u motorů. Tomu odpovídá charakteristika C, která je uzpůsobena krátkodobým vyšším proudovým špičkám. Jednopólové provedení 1P zajišťuje jištění jednoho vodiče v síti s AC napětím v rozsahu 50–60 Hz.
Ochrannou funkci podporuje zkratová odolnost až do 10 kA jak při 230 V, tak i při 400 V podle EN 60898. Zařazení do kategorie přepětí 3 a prostředí se stupněm znečištění 2 vymezuje oblast použití v rámci běžných instalací. Dále disponuje třídou omezení energie 3, která popisuje omezení průběhu poruchové energie při zkratu.

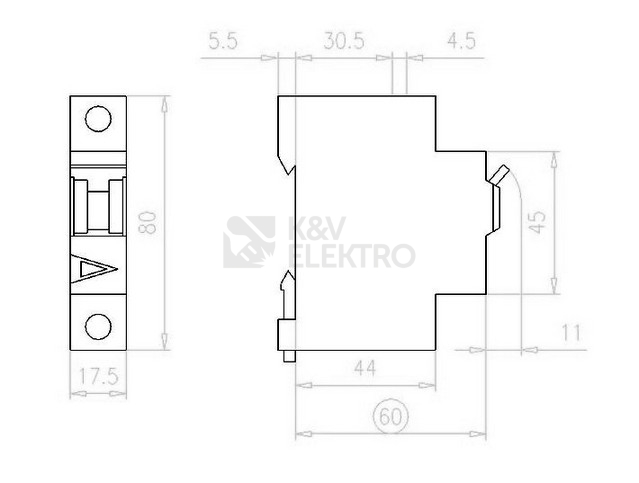

Kompaktní provedení o šířce 1 modul a montážní hloubce 70,5 mm usnadňuje řazení do modulárních sestav.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro obvody, kde se objevují rozběhové špičky? Tento model zvládne náročnější spínací stavy a poskytne jistotu při ochraně vedení i připojených zařízení.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 20 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 10 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Montážní hloubka: 70,5 mm
