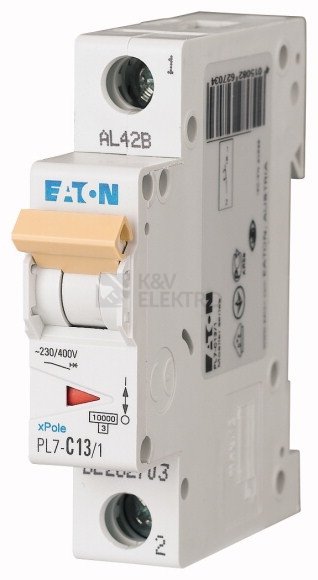

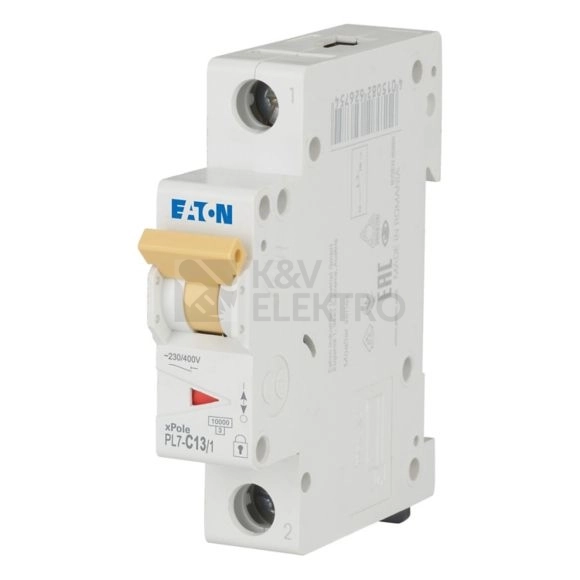

Jistič EATON PL7-C13/1 262703 slouží k ochraně jednofázových obvodů s vyššími proudovými rázy, typicky u motorických zátěží. Vyznačuje se vypínací charakteristikou C, pracuje při frekvenci 50–60 Hz v síti AC a nabízí jmenovitý proud 13 A při jmenovitém napětí 230 V. Zkratové poměry kryje zkratová schopnost 10 kA.
Specifikace jističe EATON PL7-C13/1 13A 262703
Tento jednopólový přístroj se používá pro jištění obvodů s motory nebo tam, kde se objevují vyšší proudové rázy. Díky vypínací charakteristice C vhodně reaguje na dynamiku spínání takových zátěží a zajišťuje selektivní ochranu v běžných instalačních podmínkách.
Konstrukce zahrnuje 1 pól a šířku 1 modul, což usnadňuje osazení do rozváděče s omezeným prostorem. Ochranu před dotykem zajišťuje krytí IP20, přičemž energetické poměry při zkratu vyjadřuje třída omezení energie 3. Provozní rozhraní sítě definuje druh napětí AC a rozsah frekvence 50–60 Hz.
Za provozu přístroj pracuje v rámci instalačních podmínek vyjádřených jako kategorie přepětí 3 a stupeň znečištění 2.
Shrnutí a doporučení produktu
Hledáte spolehlivou ochranu pro obvody, kde se při spínání objevují výraznější proudové špičky? Tento model je navržen právě pro takové situace a díky kompaktním rozměrům se snadno vejde i do úsporně řešených rozváděčů. Praktickou výhodou je také připravenost na doplňková zařízení, takže můžete přizpůsobit funkce konkrétní instalaci.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 13 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 10 kA
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Krytí IP: IP20
- Šířka v počtech modulů: 1

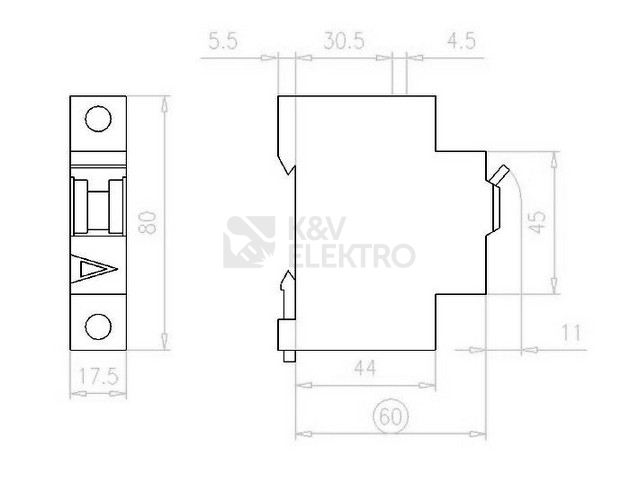

- Montážní hloubka: 70,5 mm
O výrobci
EATON Elektrotechnika s.r.o., úspěšný výrobce přístrojů pro elektroinstalace jak domovní, tak průmyslové. Společnost patří pod nadnárodní společnost EATON corporation, jež je globálním lídrem v distribuci energie, ale také v produkci širokého sortimentu elektrotechnického vybavení. Společnost EATON roku 2012 dokonce otevřela inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy. Jedná se o první takové centrum v Evropě a páté na celém světě. Pod EATON corporation spadají značky jako Powerware, Holec, Santak, Cutler-Hammer, Moeller, Felton & Guileaume, CEAG či Crouse Hinds. Roku 2016 dosáhla společnost obratu v hodnotě 19,7 miliard dolarů a pracuje v ní přibližně 95 000 zaměstnanců. Její produkty jsou k dostání ve více než 175 států.
Z výrobků značky EATON si v naší nabídce můžete vybrat a zakoupit široký sortiment zboží, jako jsou například jističe, upevňovací prvky, modulové rozvodnice, ovládací prvky, výkonové stykače i ministykače a mnoho dalšího.
