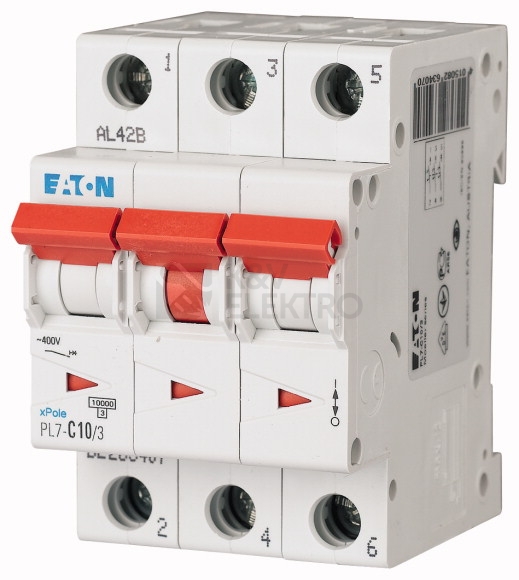

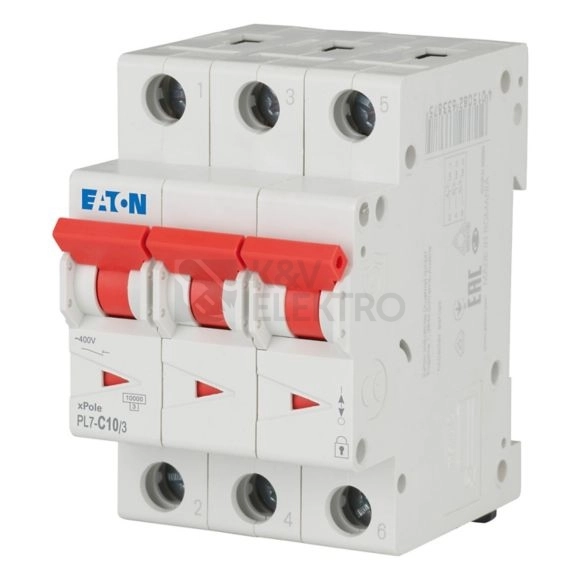

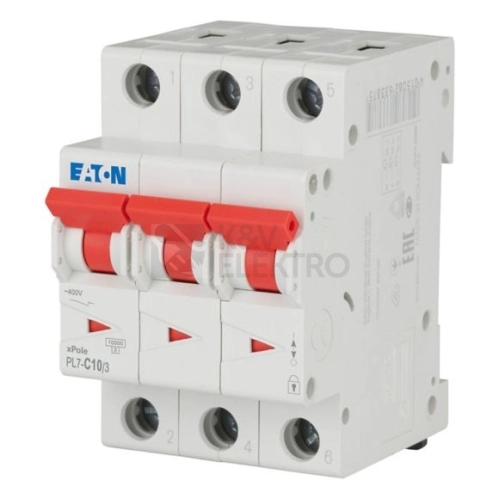

Jistič EATON PL7-C10/3 slouží k ochraně elektrických obvodů, zejména tam, kde se používají motory nebo se vyskytují vyšší proudové rázy. V třípólovém provedení nabízí vypínací charakteristiku C, pracuje při frekvenci 50–60 Hz a je určen pro AC s dimenzovaným proudem 10 A a dimenzovaným napětím 400 V. Kryt kryje proti dotyku na úrovni IP20.
Specifikace jističe EATON PL7-C10/3 10A 263407
Tento třípólový přístroj se používá pro jištění obvodů s motory nebo s vyššími proudovými rázy, kde je žádoucí časová prodleva vůči náběhovým proudům. Zkratové poměry pokrývá zkratová schopnost 10 kA, přičemž podle EN 60898 dosahuje při 230 V i 400 V hodnoty 10 kA. Provoz je určen pro AC v pásmu 50–60 Hz, s ohledem na kategorii přepětí 3 a stupeň znečištění 2.
Zařízení má kompaktní modulární šířku vyjádřenou jako 3 moduly. Z hlediska vnějšího krytí odpovídá IP20, což přináší ochranu před nebezpečným dotykem živých částí při běžné manipulaci v rozváděči. Třída omezení energie je uvedena jako 3. Přístroj je dodáván pod značkou EATON.
Shrnutí a doporučení produktu
Hledáte jistič pro obvody s motory nebo pro aplikace se zvýšenými náběhovými proudy? Tento model je navržen právě pro takové situace a pomůže udržet provoz stabilní i při opakovaných spínacích špičkách. Díky kompaktním rozměrům se snadno začlení do běžných rozváděčů a nabízí přehledně popsané vlastnosti pro snadné začlenění do dokumentace i servisu.
Pro porovnání s dalšími modely stejné kategorie si projděte nabídku v sekci Jističe do 125A. Pokud preferujete řešení od stejného výrobce, projděte si výběr jističů EATON. Při návrhu rozváděče se může hodit také sortiment modulových rozvodnic, pro spínání motorových zátěží pak využijete výkonové stykače a ministykače či doplňkové ovládací prvky.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 400 V
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Zkratová schopnost: 10 kA
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Krytí IP: IP20

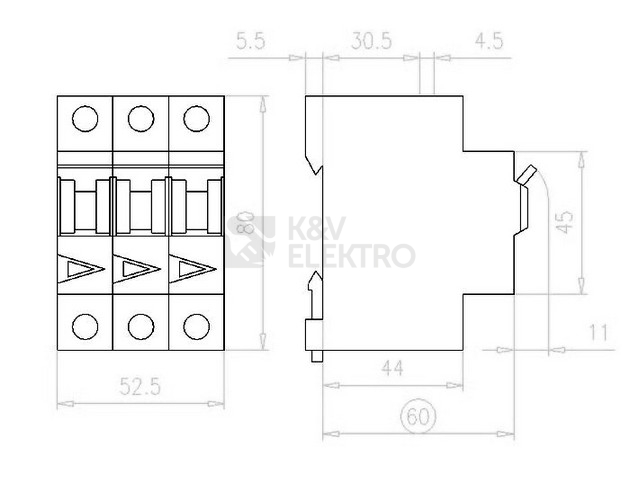

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
