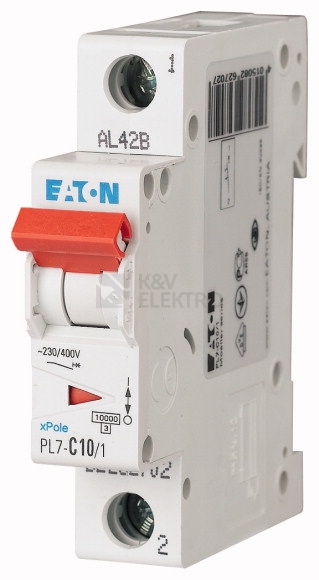

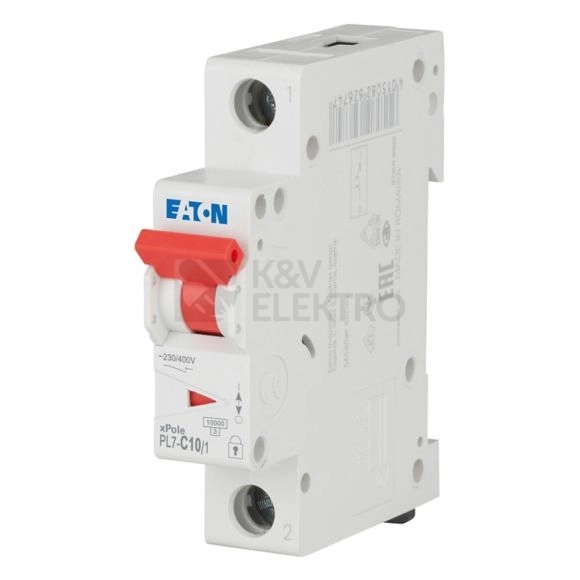

Jistič EATON PL7-C10/1 slouží k ochraně jednofázových obvodů s běžným střídavým napětím. Využívá vypínací charakteristiku C pro obvody s vyššími rozběhovými proudy a přináší jmenovitý proud 10 A při dimenzovaném napětí 230 V. Kompaktní provedení s šířkou 1 modulu se hodí do modulárních rozvodů.
Specifikace jističe EATON PL7-C10/1 10A 262702
Tento jednopólový jistič je určen pro jištění okruhů, kde se objevují rozběhové špičky, typicky u motorových zátěží a obvodů s vyššími proudovými rázy. Konstrukce vychází z modulárního systému a umožňuje jeho zařazení do rozvaděčů s běžnými roztečemi. Použití ve střídavých aplikacích podpoří frekvenční rozsah, který pokrývá standardní provozní podmínky v instalacích. Energetické omezení spínacího procesu je zařazeno do definované třídy, což napomáhá řízení průběhu zkratového děje v rámci specifikovaných podmínek.
Zkratová schopnost je stanovena pro nejběžnější hladiny napětí v nízkonapěťových sítích, a to jednotně pro oba uvedené případy. Kategorii přepětí a stupeň znečištění má výrobek určen podle instalace v typickém rozvaděčovém prostředí.
Shrnutí a doporučení produktu
Hledáte spolehlivou ochranu pro jednofázový obvod s vyššími rozběhovými proudy, například u motorů nebo zařízení s výrazným náběhem? Tento model přináší rovnováhu mezi účinným jištěním a kompaktními rozměry, takže nezabere zbytečné místo v rozvaděči.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 230 VAC
- Frekvence: 50 – 60 Hz
- Zkratová schopnost: 10 kA
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Krytí IP: IP20

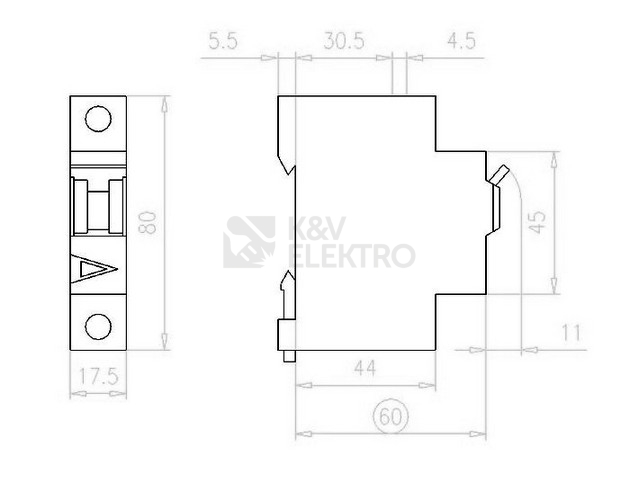

- Montážní hloubka: 70,5 mm
