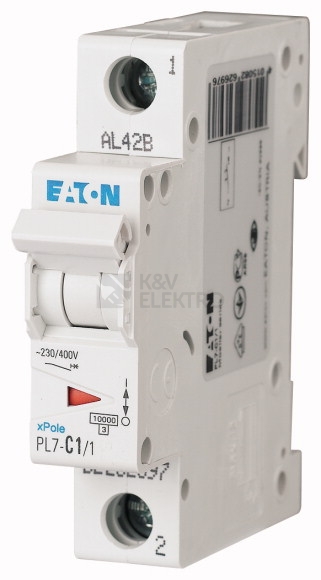

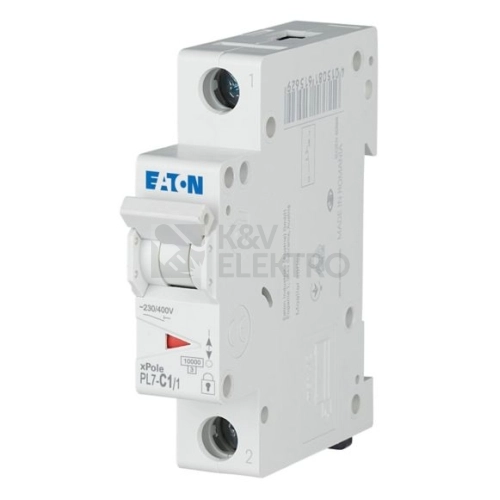

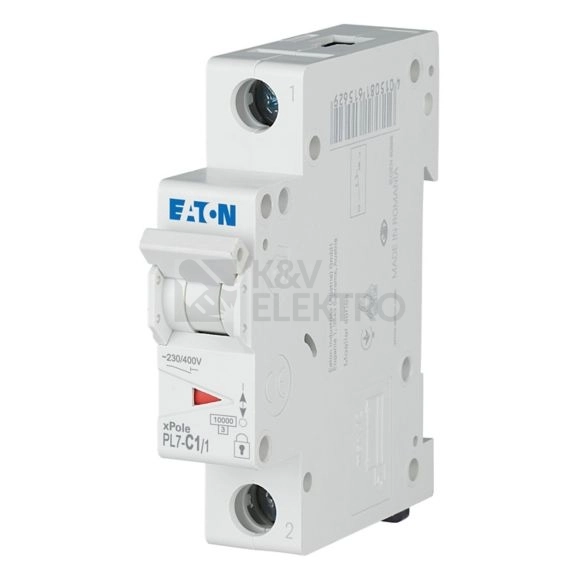

Jistič slouží k ochraně jednofázových obvodů s požadavkem na vypínací charakteristiku C, využívá 1 pól a pracuje při dimenzovaném proudu 1 A. Určen je pro sítě s dimenzovaným napětím 230 V a frekvencí 50–60 Hz, s deklarovanou zkratovou schopností 10 kA. Provedení odpovídá krytí IP20.
Specifikace jistič eaton PL7-C1/1 1A 262697
Tento modulární prvek se používá pro jištění obvodů s motory nebo tam, kde se vyskytují vyšší proudové rázy. Provozní charakteristika vyhovuje aplikacím, které vyžadují rychlou a zároveň odpovídající vypínací odezvu při typických rozběhových proudech. Díky tomu je vhodný pro řízení a ochranu spotřebičů s indukční zátěží ve standardních instalačních podmínkách.
Zařízení je koncipováno jako jednopólové s počet jištěných pólů 1, a to pro druh napětí AC. Přístroj spadá do kategorie přepětí 3 a stupně znečištění 2, což odpovídá běžným rozvodům v budovách. Konstrukčně jde o šířku v počtech modulů 1 s montážní hloubkou 70,5 mm, což usnadňuje plánování prostoru v rozváděči. Provoz je specifikován pro frekvenci 50–60 Hz.
Pro bezpečnost a spolehlivost provozu deklaruje výrobce zkratovou schopnost 10 kA při 230 V i 400 V dle EN 60898. Kromě toho je uvedena hodnota zkratové schopnosti při 400 V Icu ČSN EN 60947-2 0 kA. Třída omezení energie 3 indikuje omezení průběhu poruchové energie na úrovni odpovídající této třídě. Přístroj je opatřen krytím IP20 s ohledem na standardní podmínky v rozváděči.
Shrnutí a doporučení produktu
Hledáte jistotu při ochraně obvodů s indukční zátěží a rozběhovými proudy? Tento model navazuje na ověřenou koncepci modulárních přístrojů a zajišťuje spolehlivou ochranu s důrazem na kompaktní uspořádání v rozváděči. Využijete jej tam, kde má být provoz stabilní a vypínací chování přizpůsobené dynamickému zatížení. Díky promyšlenému provedení se dobře začlení do běžných instalačních podmínek a přináší přehledné zapojení bez nároků na nadměrný prostor.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzované napětí: 230 V
- Zkratová schopnost: 10 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1

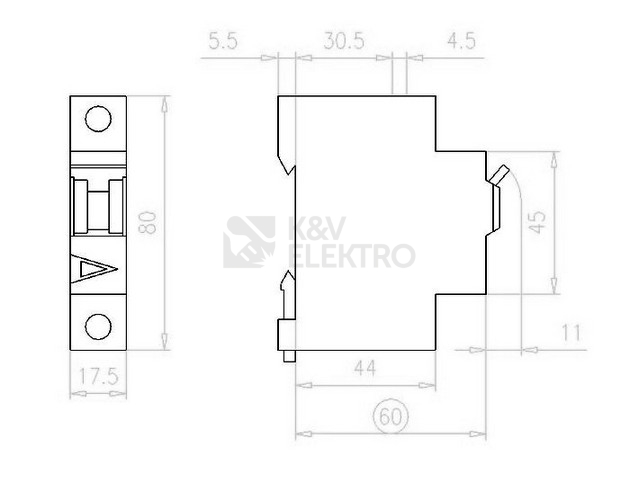

- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
O výrobci
EATON Elektrotechnika s.r.o., úspěšný výrobce přístrojů pro elektroinstalace jak domovní, tak průmyslové. Společnost patří pod nadnárodní společnost EATON corporation, jež je globálním lídrem v distribuci energie, ale také v produkci širokého sortimentu elektrotechnického vybavení. Společnost EATON roku 2012 dokonce otevřela inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy. Jedná se o první takové centrum v Evropě a páté na celém světě. Pod EATON corporation spadají značky jako Powerware, Holec, Santak, Cutler-Hammer, Moeller, Felton & Guileaume, CEAG či Crouse Hinds. Roku 2016 dosáhla společnost obratu v hodnotě 19,7 miliard dolarů a pracuje v ní přibližně 95 000 zaměstnanců. Její produkty jsou k dostání ve více než 175 států. Z výrobků značky EATON si v naší nabídce můžete vybrat a zakoupit široký sortiment zboží, jako jsou například jističe, upevňovací prvky, modulové rozvodnice, ovládací prvky, výkonové stykače i ministykače a mnoho dalšího.
