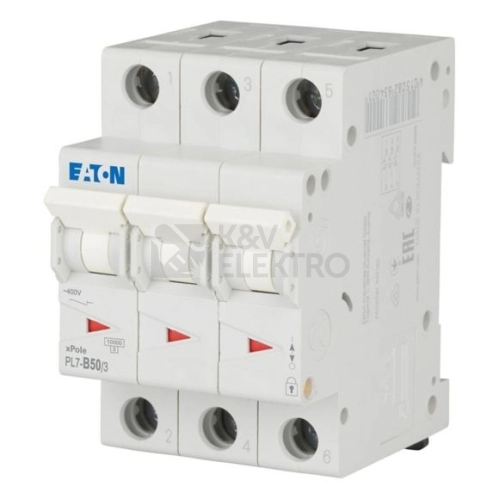

Třípólový modulární jistič EATON PL7-B50/3 s vypínací charakteristikou B a dimenzovaným proudem 50 A spolehlivě chrání obvody při napětích do 400 V AC. Nabízí vypínací schopnost 10 kA, krytí IP20 a podporu frekvenčního rozsahu 50–60 Hz, což jej předurčuje pro světelné a zásuvkové větve s nízkými proudovými rázy.
Specifikace jističe EATON PL7-B50/3 50A 263400
Řada PL7 od Eatonu je určena pro jištění světelných a zásuvkových obvodů s nízkými proudovými rázy, kde se uplatní charakteristika B a vysoká omezovací schopnost zkratového proudu. Přehledná signalizace stavu vypnuto–zapnuto usnadňuje kontrolu při provozu i údržbě. Konstrukce umožňuje libovolnou montážní polohu a dodatečné osazení příslušenstvím, což zjednodušuje přizpůsobení konkrétní aplikaci.
Přístroj pracuje v síťových podmínkách střídavého napětí v pásmu běžných frekvencí, přičemž třída omezení energie je uvedena na úrovni 3. Ochrana proti dotyku je dána krytím IP20. Prostorové uspořádání v rozvaděči odpovídá šířce tří modulů a montážní hloubce uvedené v technických datech, což usnadňuje plánování místa v liště a sousedících přístrojích.
Po konstrukční stránce jde o třípólové řešení se shodným počtem jištěných pólů. Hodnota jmenovitých proudů a vypínacích schopností je přizpůsobena běžným provozním situacím v instalacích nízkého napětí. Součástí technického návrhu je také definovaná třída selektivity a možnost zvolit adekvátní předřazenou pojistku dle popisu.
Při zapojování je k dispozici rozsah průřezů vodičů, který pokrývá běžné dimenze v domovních i menších komerčních instalacích. Kombinace mechanických rozměrů, signalizace, doplňkového příslušenství a parametrů zkratové odolnosti z něj dělá univerzální přístroj pro standardní rozvodné aplikace v rámci uvedených elektrických hodnot.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro světelné a zásuvkové okruhy s omezenými proudovými rázy? Tento model navazuje na osvědčenou platformu s přehlednou indikací stavu, možností doplnění o příslušenství a instalací bez omezení polohy. Díky těmto vlastnostem dobře zapadne do běžných rozvaděčů a podpoří bezpečný provoz i rychlou diagnostiku.
Pro porovnání obdobných řešení a výběr vhodné konfigurace si prohlédněte přehled kategorie Jističe do 125A. Najdete zde další přístroje stejného použití, mezi nimiž snadno zvolíte variantu podle potřeb konkrétního okruhu a požadavků na prostor v rozvaděči. V nabídce máme dále např. jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 3
- Počet jištěných pólů: 3
- Dimenzovaný proud: 50 A
- Dimenzované napětí: 400 V
- Frekvence: 50–60 Hz
- Jmenovité napětí: 230/400 V AC; 48 V DC
- Třída omezení energie: 3
- Třída selektivity: 3
- Krytí IP: IP20
- Kategorie přepětí: 3
- Stupeň znečištění: 2

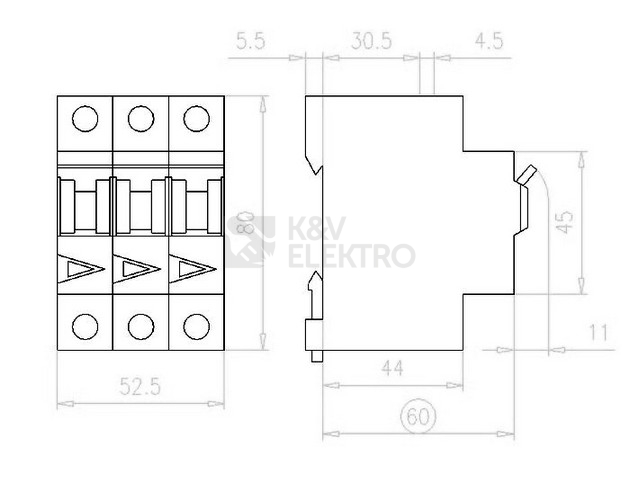

- Šířka v modulech: 3
- Montážní hloubka: 70,5 mm
- Signalizace stavu: vypnuto–zapnuto
- Průřez připojovaných vodičů: 1–25 mm²
- Maximální předřazená pojistka: 125 A gL
