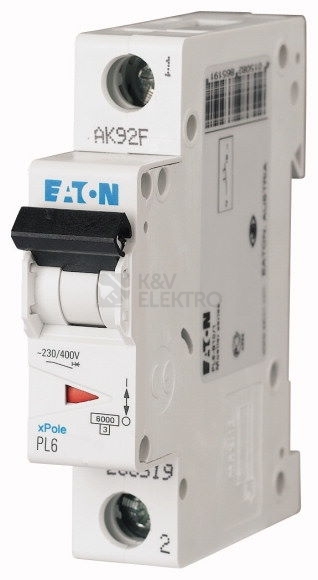

Jistič EATON PL6-C4/1 slouží k nadproudové ochraně elektrických vedení a zařízení nízkého napětí. Využívá vypínací charakteristiku C v jednopólovém provedení, pracuje při dimenzovaném proudu 4 A a napětí 230 V. Odolá zkratům do 6 kA a díky IP20 je určen pro prostředí odpovídající krytí. Provoz probíhá ve střídavých sítích s frekvencí 50–60 Hz.
Specifikace jističe EATON PL6-C4/1 4A 286529
Tento modulární přístroj je určen k ochraně vedení a připojených spotřebičů v obvodech nízkého napětí před účinky přetížení a zkratu. Využití vychází z dané charakteristiky, která zajišťuje chování jističe při nadproudech podle normovaných křivek. Jednopólové uspořádání poskytuje jištění jedné fáze v aplikacích, kde je takové řešení žádoucí.
Kompaktní konstrukce o šířce jednoho modulu usnadňuje osazení v modulových polích. Díky zařazení do odpovídající kategorie přepětí a stupně znečištění splňuje požadavky na použití v běžných instalačních podmínkách. Zkratová odolnost deklarovaná výrobcem umožňuje bezpečné odpojení poruchových proudů v rámci uvedených hodnot.
Zařízení umožňuje rozšíření o doplňková příslušenství, čímž lze přizpůsobit funkci konkrétní aplikaci. Prověřená produktová řada PL6 je navržena pro práci v prostředí střídavého napětí s uvedeným frekvenčním rozsahem, což zajišťuje kompatibilitu s běžnými rozvody.
Shrnutí a doporučení produktu
Hledáte spolehlivou ochranu pro jednofázové obvody s důrazem na úsporu místa v rozvaděči? Toto provedení z řady PL6 nabízí kompaktní řešení s jasně definovaným chováním při nadproudech. Díky možnosti doplnění příslušenstvím jej snadno přizpůsobíte konkrétním požadavkům projektu.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 4 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
