Jistič EATON PL6-C32/3 slouží k nadproudové ochraně vedení a zařízení nízkého napětí. Využívá vypínací charakteristiku C ve třípólovém provedení s dimenzovaným proudem 32 A. Pro sítě do 400 V AC nabízí zkratovou schopnost 6 kA a pracuje v rozsahu 50–60 Hz. Konstrukce odpovídá IP20.
Specifikace jističe EATON PL6-C32/3 32A 286604
Tento modulární jistič řady PL6 je určen pro nadproudovou ochranu v aplikacích nízkého napětí. Díky počet pólů 3 a počet jištěných pólů 3 se hodí pro jištění vícefázových obvodů. Pro prostředí s běžnou úrovní znečištění a přepěťovými poměry splňuje stupeň znečištění 2 a kategorii přepětí 3. Při jmenovitém napětí do 400 V a frekvenci 50–60 Hz zajišťuje odpojovací schopnost s hodnotou 6 kA podle EN 60898. Kompaktní provedení zabírá 3 moduly. Odpovídající odolnost potvrzuje třída omezení energie 3 a kryt chráněný dle IP20.
Zkratová odolnost dosahuje 6 kA při napětích 230 V i 400 V podle EN 60898. Zařízení je koncipováno pro druh napětí AC, čímž pokrývá standardní instalace ve střídavých sítích.
Shrnutí a doporučení produktu
Řada PL6 představuje jistotu, když potřebujete spolehlivě ochránit obvody v běžných nízkonapěťových instalacích. Praktické provedení a jasně dané vlastnosti usnadní výběr i návrh jištění v rozvaděči.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Dimenzovaný proud: 32 A
- Dimenzované napětí: 400 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 3

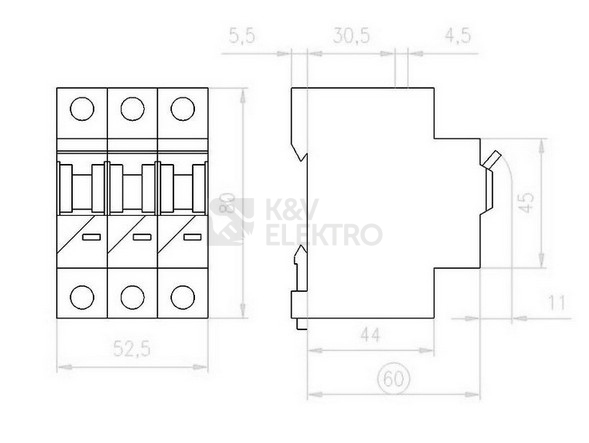

- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
