Jistič EATON PL6-C25/3 slouží k ochraně elektrických vedení a zařízení nízkého napětí před nadproudy a zkratem. Využívá vypínací charakteristiku C, pracuje ve třípólovém provedení s dimenzovaným proudem 25 A a dimenzovaným napětím 400 V. Nabízí zkratovou odolnost 6 kA, odpovídá IP20 a je určen pro 50–60 Hz AC.
Specifikace jističe EATON PL6-C25/3 25A 286603
Zařízení je určeno pro nadproudovou ochranu v obvodech nízkého napětí, kde pomáhá spolehlivě odpojovat při poruchových stavech. Díky počet pólů 3 a počet jištěných pólů 3 se hodí pro aplikace, které vyžadují současné jištění všech fází. Provoz vychází z druhu napětí AC v rozsahu frekvence 50–60 Hz, s ohlášenou třídou omezení energie 3 a zařazením do kategorie přepětí 3 a stupně znečištění 2.
Dimenzování vychází z dimenzovaného proudu 25 A a dimenzovaného napětí 400 V. Při poruše jistič bezpečně reaguje v mezích zkratové schopnosti 6 kA, a to jak podle Icn EN 60898 při 230 V 6 kA, tak Icn EN 60898 při 400 V 6 kA. Dále je uvedena hodnota Icu ČSN EN 60947-2 při 400 V 0 kA. Pro prostředí instalace je určen stupeň krytí IP20.
Shrnutí a doporučení produktu
Hledáte jistič, který poskytne ochranu vedení a spotřebičů v nízkonapěťových instalacích a zvládne časté provozní proudové špičky? Řešení z řady PL6 navazuje na osvědčené provedení pro bezpečné odpojování a umožňuje doplnění příslušenstvím pro rozšíření funkce podle potřeby instalace. Kompaktní tvar usnadní práci při návrhu rozvaděče a zachová přehledné uspořádání.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Dimenzovaný proud: 25 A
- Dimenzované napětí: 400 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2

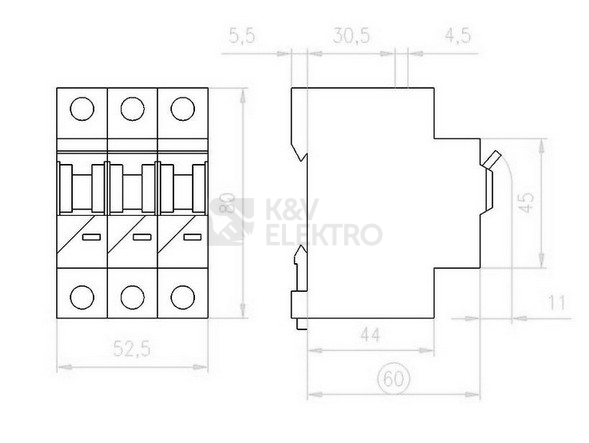

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
O výrobci
EATON Elektrotechnika s.r.o., úspěšný výrobce přístrojů pro elektroinstalace jak domovní, tak průmyslové. Společnost patří pod nadnárodní společnost EATON corporation, jež je globálním lídrem v distribuci energie, ale také v produkci širokého sortimentu elektrotechnického vybavení. Společnost EATON roku 2012 dokonce otevřela inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy. Jedná se o první takové centrum v Evropě a páté na celém světě. Pod EATON corporation spadají značky jako Powerware, Holec, Santak, Cutler-Hammer, Moeller, Felton & Guileaume, CEAG či Crouse Hinds. Roku 2016 dosáhla společnost obratu v hodnotě 19,7 miliard dolarů a pracuje v ní přibližně 95 000 zaměstnanců. Její produkty jsou k dostání ve více než 175 států.
Z výrobků značky EATON si v naší nabídce můžete vybrat a zakoupit široký sortiment zboží, jako jsou například jističe, upevňovací prvky, modulové rozvodnice, ovládací prvky, výkonové stykače i ministykače a mnoho dalšího.
