Jistič EATON PL6-C20/3 20A 286602

Vypínací charakteristika C u jističe EATON PL6-C20/3 20A 286602 zajišťuje odpovídající reakci na provozní proudové špičky a nadproudy v běžných obvodech. Třípólové provedení a dimenzovaný proud 20 A s dimenzovaným napětím 400 V umožňují ochranu vedení a zařízení nízkého napětí s ohledem na parametry obvodu.

Specifikace jističe EATON PL6-C20/3 20A 286602

Tento modulární jistič řady PL6 slouží k nadproudové ochraně elektrických vedení i připojených zařízení v instalacích nízkého napětí. Třípólová konstrukce pokrývá tři fáze v jedné jednotce, což zjednodušuje jištění vícevodičových obvodů. Charakteristika typu C je vhodná tam, kde se počítá s náběhovými proudy, přičemž jištění probíhá při střídavém napětí v pásmu síťových frekvencí.

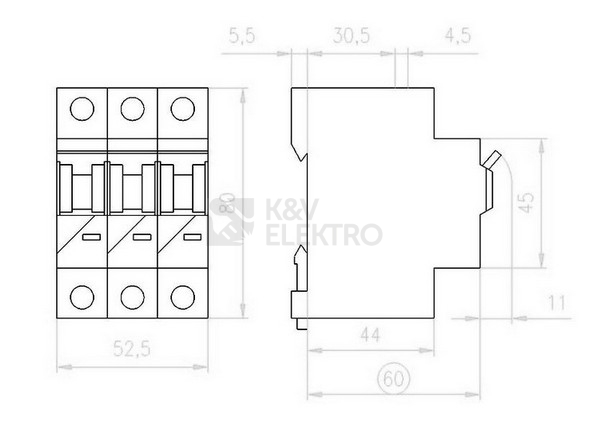

Prostorové nároky odpovídají modulové koncepci – přístroj zabírá 3 moduly a vyznačuje se montážní hloubkou 70,5 mm.

Zkratové parametry dle uvedených norem umožňují použít přístroj v obvodech, kde je vyžadována dohodnutá vypínací schopnost při síťových napětích. Třída omezení energie 3 a kategorií přepětí 3 spolu se stupněm znečištění 2 vymezují použití v prostředí definovaném normativními podmínkami. Provozní pásmo 50–60 Hz pokrývá standardní síťové aplikace se střídavým napětím.

Shrnutí a doporučení produktu

Jistič oceníte tam, kde má být ochrana vedení i připojených zařízení řešena jednoduše a s důrazem na funkční parametry pro běžné síťové aplikace. Modulové provedení usnadní návrh rozváděče a dostupnost doplňků dovolí přizpůsobit přístroj potřebám projektu bez složitých zásahů.

Hledáte-li další varianty podle počtu pólů, charakteristik nebo výrobce, projděte si kategorii Jističe do 125A. V rámci značky je možné vybírat také z nabídky jističů EATON a podle potřeby sladit řešení s modulovými rozvodnicemi, doplnit ovládací prvky v systémech z nabídky ovládacích prvků či navázat na spínání zátěží prostřednictvím výkonových stykačů a ministykačů.

Technické detaily

• Vypínací charakteristika: C
• Počet pólů: 3
• Počet jištěných pólů: 3
• Dimenzovaný proud: 20 A
• Dimenzované napětí: 400 V
• Druh napětí: AC
• Frekvence: 50–60 Hz
• Zkratová schopnost při 230 V Icn EN 60898: 6 kA
• Zkratová schopnost při 400 V Icn EN 60898: 6 kA
• Zkratová schopnost: 6 kA
• Třída omezení energie: 3
• Kategorie přepětí: 3
• Stupeň znečištění: 2
• Krytí IP: IP20
• Šířka v modulech: 3
• Montážní hloubka: 70,5 mm
