Jistič slouží k nadproudové ochraně elektrických vedení a zařízení nízkého napětí, používá se pro obvody s charakteristikou C a jednopólovým jištěním. Využívá dimenzovaný proud 20 A při dimenzovaném napětí 230 V, nabízí zkratovou schopnost 6 kA a krytí IP20.
Specifikace jističe EATON PL6-C20/1 20A 286534
Tento modulární přístroj je určen k ochraně vedení a spotřebičů v systémech nízkého napětí před nadproudem a zkratem. Jednopólové provedení se uplatní v aplikacích na střídavém napětí a pracuje v rozsahu 50–60 Hz. Při instalaci potěší kompaktní šířka vyjádřená jedním modulem a konstrukce s montážní hloubkou 70,5 mm, která se snadno integruje do rozvodných polí. Provozní odolnost podporuje zařazení do kategorie přepětí 3 a prostředí se stupněm znečištění 2.
Shrnutí a doporučení produktu
Hledáte spolehlivou ochranu pro běžné rozvodnice s důrazem na jednoduché začlenění do stávající sestavy? Modulární provedení usnadní plánování místa a kompatibilní příslušenství umožní přizpůsobit ovládací a signalizační funkce konkrétním požadavkům.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 1
- Dimenzovaný proud: 20 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Frekvence: 50–60 Hz
- Třída omezení energie: 3
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1

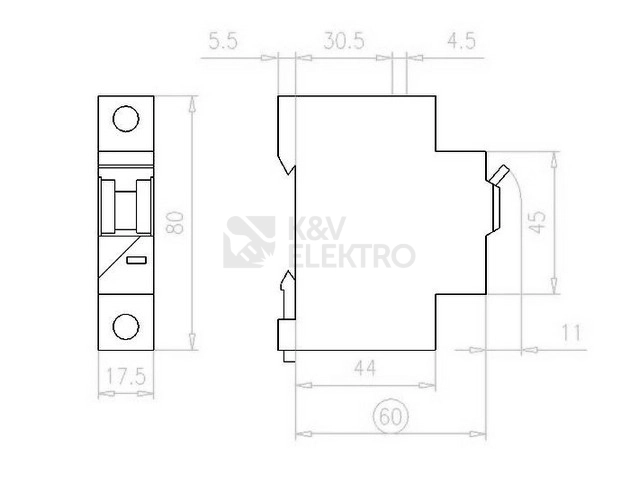

- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
