Jistič EATON PL6-C10/3 slouží k ochraně vedení a zařízení v sítích nízkého napětí. Vyznačuje se charakteristikou C, třemi póly s počet jištěných pólů: 3, dimenzovaným proudem 10 A a provozem na AC v rozsahu 50–60 Hz. Zkratové namáhání zvládá se schopností 6 kA při 230 V i 400 V.
Specifikace jističe EATON PL6-C10/3 10A 286599
Zařízení je určeno pro nadproudovou ochranu elektrických obvodů v prostředí nízkého napětí, kde pomáhá bezpečně omezit následky poruchových stavů. Třípólové provedení umožní chránit tři fáze současně, a to při zachování charakteristiky vypínání odpovídající běžným požadavkům na zátěž s vyššími rozběhovými proudy. Díky kompaktním rozměrům a šířce odpovídající třem modulům se snadno zařazuje do standardních aplikací s dostatkem prostoru pro kabeláž.
Pro použití v instalacích s frekvenčním rozsahem 50–60 Hz a jmenovitým napětím do 400 V poskytuje jistič rovnoměrné parametry zkratové odolnosti. Krytí IP20 odpovídá běžnému osazení v chráněném rozvaděči. Třída omezení energie 3 přispívá k efektivnímu omezení energie při poruše. Vhodný je pro aplikace, kde je požadováno dimenzování na 10 A a kde vyhovuje vypínací charakteristika C.
Shrnutí a doporučení produktu
Hledáte spolehlivé řešení pro ochranu třífázových obvodů s důrazem na vyvážený poměr mezi citlivostí a odolností vůči rozběhovým proudům? Tento model nabídne jistotu jednoduché integrace do běžných aplikací a přehledné zapojení v rozvaděči. Kompaktní rozměry usnadní návrh a realizaci projektů bez kompromisů na prostoru.
Pokud řešíte kompletní osazení, prohlédněte si přehlednou nabídku v kategorii Jističe do 125A. Pro výběr sortimentu stejné značky můžete využít i nabídku jističů EATON, případně doplnit projekt o odpovídající modulové rozvodnice, vhodné ovládací prvky nebo navazující stykače do sestavy.
Technické detaily
- Vypínací charakteristika: C
- Počet pólů: 3
- Počet jištěných pólů: 3
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 400 V
- Zkratová schopnost: 6 kA
- Druh napětí: AC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2

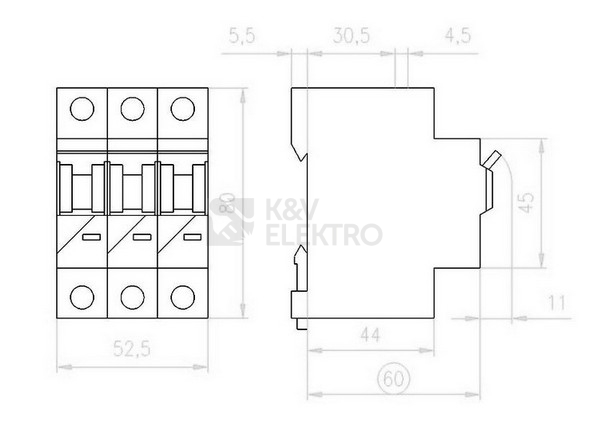

- Šířka v počtech modulů: 3
- Montážní hloubka: 70,5 mm
- Krytí IP: IP20
