Jistič EATON AZ-3-B100 100A 174513

Jistič EATON AZ-3-B100 s vypínací charakteristikou B v třípólovém provedení a dimenzovaným proudem 100 A je připraven pro obvody do 400 V. Modulární konstrukce o šířce 4,5 modulu a montážní hloubka 75 mm usnadní umístění v rozváděči, přičemž přístroj splňuje krytí IP20 pro běžné rozvaděčové prostředí.

Specifikace jističe EATON AZ-3-B100 100A 174513

Tento modulární jistič je navržen pro třífázové okruhy, kde využije třípólové provedení se třemi jištěnými póly. Charakteristika B odpovídá ochraně obvodů s nižšími rozběhovými proudy a umožní předvídatelné chování při běžném zatížení. Díky tomu zapadne do instalací, kde je vyžadováno jisté a rychlé odpojení v daném rozsahu.

Prostředí s napájením AC v rozsahu frekvence 50–60 Hz patří mezi typické aplikace, přičemž jmenovité hodnoty napětí do 400 V a proudu 100 A reflektují dimenzování přístroje. Třída omezení energie 3 pomáhá minimalizovat tepelné a mechanické účinky zkratových proudů v chráněném obvodu.

Konstrukce odpovídá přepěťové kategorii 3 a stupni znečištění 2, což předurčuje použití v rozváděčích a pevných instalacích. Krytí IP20 chrání před přímým dotykem prstem v uzavřeném prostoru rozváděče.

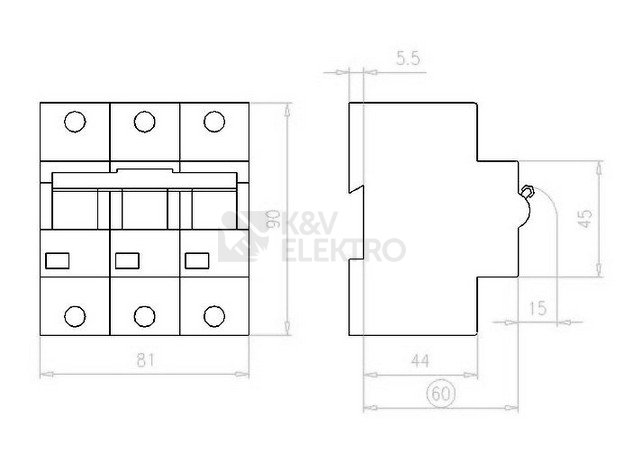

Montážní hloubka 75 mm a šířka 4,5 modulu pomáhají při návrhu rozváděče i rozvržení připojovacích míst.

Shrnutí a doporučení produktu

Hledáte jistič, který zapadne do modulárního rozváděče a zajistí jasně danou funkci ochrany? Tento model navazuje na osvědčené provedení s důrazem na přehledné dimenzování a stavební rozměry, takže snadno naplánujete prostor i u větších sestav. Díky přípravě pro doplňková zařízení lze přizpůsobit signalizaci či ovládání konkrétním požadavkům projektu.

Pro porovnání dalších variant, počtů pólů i hodnot jmenovitého proudu se podívejte do kategorie Jističe do 125A, kde vyberete odpovídající přístroj pro daný okruh a rozvržení rozváděče.

Technické detaily

• Vypínací charakteristika: B
• Počet pólů celkem: 3
• Dim. proud: 100 A
• Dim. napětí: 400 VAC
• Frekvence: 50–60 Hz
• Zkratová schopnost: 20 kA
• Krytí IP: IP20
• Montážní hloubka: 75 mm
