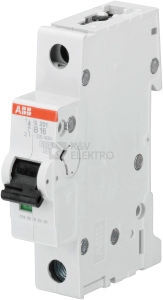

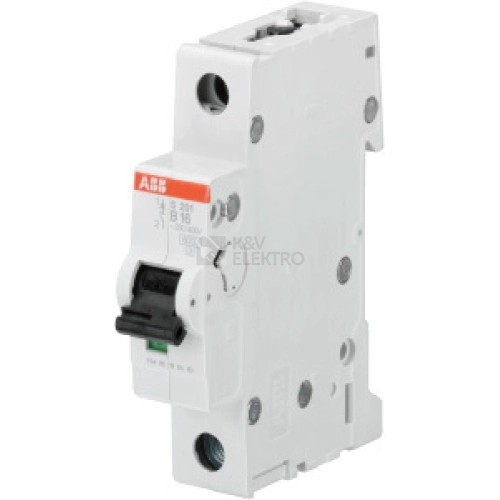

Jistič ABB S201-B10 slouží k ochraně jednofázových obvodů s vypínací charakteristikou B a dimenzovaným proudem 10 A. V provedení 1 pól pracuje při 230 V a nabízí zkratovou schopnost 6 kA. K dispozici je provoz v AC/DC rozsahu a frekvenčně pokrývá 50–60 Hz.
Specifikace jističe ABB S201-B10 10A
Tento jednopólový jistič zajišťuje ochranu jednofázových vedení na základě nastavené spouštěcí charakteristiky, která vyhoví situacím s náběhovými proudy v běžných instalacích. Využijete jej tam, kde je vyžadována reakce při daném jmenovitém zatížení a kde současně pomůže omezit energii při poruše díky zařazení do odpovídající třídy omezení.
Konstrukčně jde o modulové provedení se šířkou v počtech modulů 1, které usnadňuje sestavení kompaktních polí. Prostorové nároky určují rozměry včetně montážní hloubky 69 mm, což zjednodušuje plánování místa v rozvodných sestavách. Kryt poskytuje ochranu odpovídající IP20 pro použití v krytých instalacích.
Zařízení umožňuje rozšíření výbavy o další prvky, což zvyšuje variabilitu zapojení a dohledu. Při provozu v sítích s různými podmínkami vyhoví napájení AC/DC a provozní frekvence 50–60 Hz. Kategorií přepětí je zařazen do třídy 3 a v prostředí s danou čistotou pracuje při stupni znečištění 2.
Shrnutí a doporučení produktu
Hledáte spolehlivé jištění s důrazem na kompaktní rozměry a jednoduché zařazení do modulárních sestav? Tento model přináší ověřené provedení pro jednofázové obvody, jasně definované chování při poruše a možnost doplnění o příslušenství. Díky tomu snadno přizpůsobíte zapojení konkrétním požadavkům instalace.
Pro celkový přehled sortimentu si prohlédněte kategorii jističe do 125 A. Jistič se do modulového rozvaděče instaluje přichycením na DIN lištu. Jakmile instalujete jističů více, propojíte je pomocí propojovací lišty. Vybrat si můžete také jističe s odlišným jmenovitým proudem. Nejčastější jsou jističe 16A, jističe 25A a jističe 10A, s charakteristikou B a charakteristikou C.
Technické detaily
- Vypínací charakteristika: B
- Počet pólů: 1
- Dimenzovaný proud: 10 A
- Dimenzované napětí: 230 V
- Zkratová schopnost: 6 kA
- Zkratová schopnost při 400 V Icu ČSN EN 60947-2: 10 kA
- Druh napětí: AC/DC
- Třída omezení energie: 3
- Frekvence: 50–60 Hz
- Kategorie přepětí: 3
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 69 mm
- Krytí: IP20
