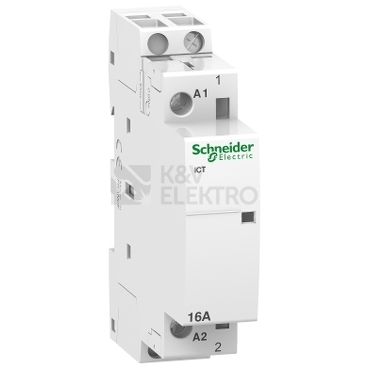

Instalační stykač Schneider Electric Acti9 ICT 16A 1NO 230V A9C22711

Instalační stykač Schneider Electric Acti9 iCT pracuje při dimenzovaném provozním napětí 250 V, takže spolehlivě obslouží běžné síťové aplikace. Ovládání probíhá na dimenzovaném ovládacím napětí 230 V AC, k dispozici je jedna spínací větev 1 NO určená pro řízení světelných či topných obvodů i menších motorických zátěží.

Specifikace instalační stykač Schneider Electric Acti9 ICT 16A 1NO 230V A9C22711

Zařízení je určeno pro dálkové ovládání elektrických obvodů v rámci osvětlení, topení a motorických aplikací. Využití navazuje na kategorie AC-1, AC-3, AC-5A, AC-5B, AC-7A a AC-7B uvedené v popisu výrobce, což reflektuje univerzální nasazení v řízení koncových okruhů. O spínání se stará konfigurace 1 NO, která dovoluje jednoduché zapojení jedné řízené větve.

Při návrhu zátěže lze vycházet z limitů pro světelné obvody: žárovkové okruhy do 2 000 W, zářivkové do 850 VA, u dvojitých obvodů až 1 500 VA a při paralelní kompenzaci 800 VA. Napájecí i ovládací část jsou vedeny v systému AC, což zajišťuje návaznost na standardní rozvody v budovách.

Konstrukce odpovídá modulárnímu provedení s jednou jednotkou o kompaktní montážní hloubce 60 mm. Přístroj je chráněn krytím IP20, takže je určen do vnitřních rozváděčů. Rozměrové rozhraní usnadňují hodnoty výška 18 mm, šířka 70 mm a délka 85 mm, hmotnost činí 115,5 g.

Řešení vychází z modulární koncepce Acti9 iCT a umožňuje doplnění příslušenstvím dle nabídky výrobce. Díky dimenzovanému provoznímu proudu 16 A se hodí pro běžné spínání zátěží v domovních a technických instalacích, kde je požadováno jednoduché vzdálené řízení.

Shrnutí a doporučení produktu

Hledáte spolehlivé modulární řešení pro dálkové spínání osvětlení, topných okruhů nebo menších motorických aplikací? Tento model vychází vstříc praktickému zapojení v rozváděčích a navazuje na osvědčenou koncepci Acti9. Díky jednoznačné konfiguraci kontaktů a kompaktním rozměrům snadno zapadne do stávajících instalací.

Pro srovnání alternativ a výběr odpovídajícího provedení doporučujeme projít nabídku v kategorii Stykače, kde najdete i další varianty určené pro různé typy zátěží a aplikační scénáře.

Technické detaily

• Dimenzované provozní napětí: 250 V
• Dimenzovaný provozní proud: 16 A
• Kategorie použití: 7
• Dimenzované ovládací napětí: 230 V
• Druh provozního napětí: AC
• Druh ovládacího napětí: AC
• Počet spínacích kontaktů (NO): 1
• Počet rozpínacích kontaktů (NC): 0
• Max. zatížení žárovky: 2 000 W
• Max. zatížení zářivky: 850 VA
• Max. zatížení zářivky (dvojitý obvod): 1 500 VA
• Max. zatížení zářivky (paralelní kompenzace): 800 VA
• Počet modulárních jednotek: 1
• Montážní hloubka: 60 mm
• Možnost vybavení doplňkovými zařízeními: umožněna
• Krytí IP: IP20
• Šířka: 70 mm
• Délka: 85 mm
• Výška: 18 mm
• Hmotnost: 115,5 g
• Značka: Schneider Electric
• Typ výrobku: Instalační stykač modulární
