Instalační stykač Schneider Electric Acti9 iCT slouží k ovládání a spínání obvodů s dimenzovaným provozním proudem 16 A. Využívá kombinaci 1 spínacího a 1 rozpínacího kontaktu a pracuje při ovládacím napětí 230 V AC. Přístroj nabízí krytí IP20 a v rozvaděči zabere 1 modul.

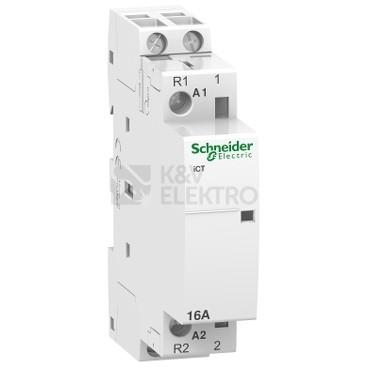

Specifikace instalačního stykače Schneider Electric Acti9 ICT 16A 1NO+1NC 230V A9C22715
Tento modulární instalační stykač z řady Acti9 iCT se používá pro ovládání obvodů pro motorické aplikace, topení a osvětlení. Vstupní a ovládací část funguje na AC, takže se hodí do sítí střídavého napětí, kde je vyžadována spolehlivá spínací funkce s oddělením silové a ovládací části.
Konstrukčně vychází z 1 spínacího (NO) a 1 rozpínacího (NC) kontaktu, což umožňuje přizpůsobit zapojení konkrétnímu typu řízení. Díky dimenzovanému provoznímu napětí 250 V a ovládání na 230 V AC se uplatní v široké škále běžných instalací. Modulární provedení usnadňuje zapojení v rozvodnicích a rozváděčích.
V rámci světelných a topných obvodů potěší definované limity pro různé typy zátěží: pro žárovkové obvody až do 2 000 W, pro zářivky s hodnotami 850 VA, u dvojitých obvodů 1 500 VA a při paralelní kompenzaci 800 VA. Tyto hodnoty umožňují přesně dimenzovat aplikace podle konkrétního typu zátěže.
Zařazení do kategorie použití 7 odpovídá nasazení v běžných aplikacích domovních a technologických instalací. Přístroj využívá 1 modulární jednotku, má montážní hloubku 60 mm a z pohledu ochrany obsluhy a okolí odpovídá IP20.
Shrnutí a doporučení produktu
Hledáte-li řešení pro ovládání obvodů osvětlení, topení nebo menších motorických aplikací, tento stykač představuje praktickou volbu díky modulárnímu provedení a promyšlené kombinaci kontaktů. Oceníte jednoduchou integraci do rozvodnic i přehledně definované limity pro různé druhy zátěží, což ulehčuje návrh a realizaci instalace.
V rámci nabídky doporučujeme projít přehled kategorie, kde snadno porovnáte další varianty podle konkrétního nasazení a požadovaných vlastností. Pro srovnání či výběr alternativ navštivte Stykače.
Technické detaily
- Dimenzované provozní napětí: 250 V
- Dimenzovaný provozní proud: 16 A
- Kategorie použití: 7
- Dimenzované ovládací napětí: 230 V
- Maximální zatížení žárovky: 2 000 W
- Maximální zatížení zářivky: 850 VA
- Maximální zatížení zářivky (dvojitý obvod): 1 500 VA
- Maximální zatížení zářivky (paralelní kompenzace): 800 VA
- Montážní hloubka: 60 mm
- Krytí IP: IP20
O výrobci
Celosvětově působící firma Schneider Electric vznikla ve Francii v roce 1836. Zpočátku se zaměřovala na zpracování oceli a dalších kovů, později se přeorientovala na výrobu elektrických zařízení. Společnost provozuje výrobní závod i v České republice, konkrétně v Písku. V naší nabídce naleznete mnoho výrobků z produkce Schneider Electric. Doporučujeme prohlédnout si třeba řady zásuvek a vypínačů Nová Unica, Sedna Design/Elements nebo Mureva. Škála společností Schneider vyráběných produktů je však mnohem širší a pokrývá například jističe do 125A, rozvaděče nebo proudové chrániče.
