Instalační stykač slouží ke spínání a řízení elektrických obvodů v rozsahu 230–400 V při zátěži do 25 A. Ovládací obvod pracuje na 230 V AC a kontaktové uspořádání nabízí 3 NO + 1 NC. Modulární provedení o šířce 2 M a krytí IP20 se hodí do rozváděčů s montážní hloubkou 67,5 mm.

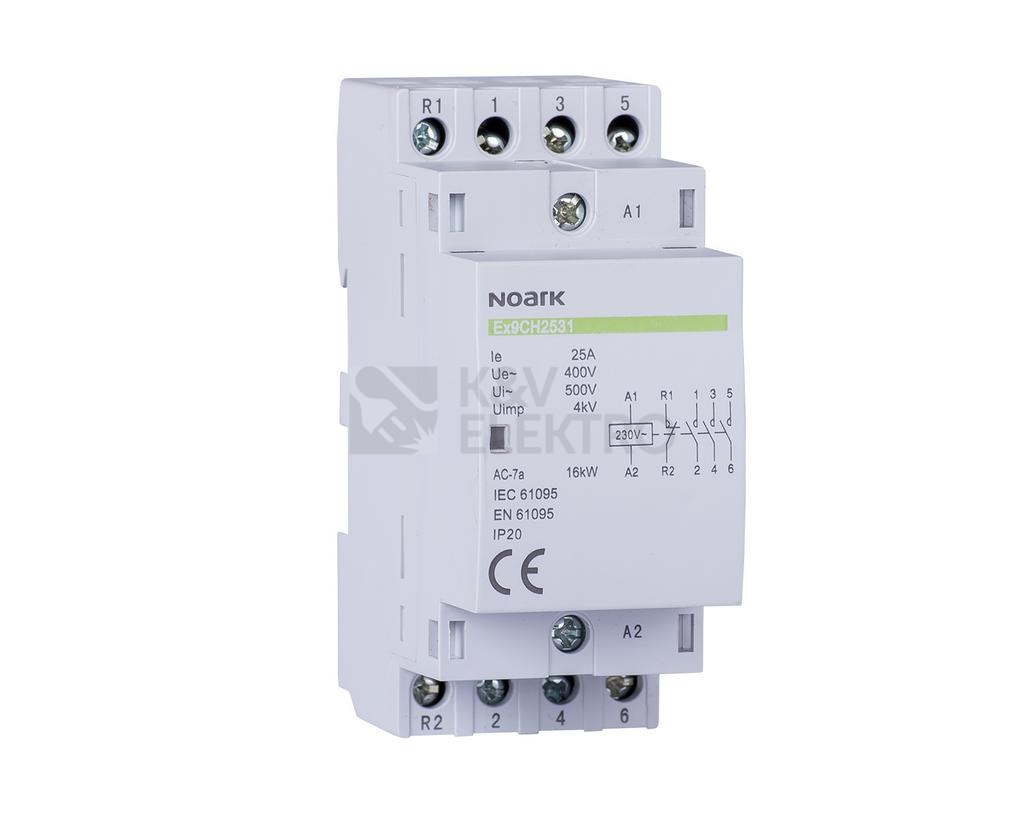

Specifikace instalačního stykače NOARK Ex9CH25 31 230V 25A 3NO+1NC 107020
Tento přístroj je určen pro spínání a řízení obvodů, kde je požadováno dimenzované zatížení 25 A a provoz v napěťovém rozsahu 230–400 V. Ovládání probíhá při napětí 230 V AC, přičemž kombinace kontaktů 3 NO + 1 NC umožní realizovat běžné spínací logiky v jedné jednotce. Konstrukce počítá s upevněním na DIN lištu, což usnadní integraci do modulárních rozváděčů.
Kompaktní rozměry se šířkou 36 mm, délkou 85 mm a výškou 70 mm spolu s montážní hloubkou 67,5 mm napomáhají snadnému osazení v rozvodnicích. Krytí IP20 odpovídá běžnému prostředí v uzavřených rozváděčích, kde je instalace takového přístroje očekávána. Provozní kategorie je uvedena jako 1, což vychází ze specifikace výrobku.
Zařízení využívá druh provozního i ovládacího napětí AC. Modulární provedení se šířkou 2 M usnadňuje plánování prostoru na liště a kontaktové osazení 3 NO + 1 NC zajišťuje variabilitu při návrhu obvodu bez nutnosti dodatečných modulů.
Shrnutí a doporučení produktu
Hledáte řešení, které hladce zapadne do modulárního rozváděče a umožní přehledné řízení obvodů? Tento stykač nabízí praktickou kombinaci vlastností pro běžné instalační scénáře v budovách i technických rozvodech. Díky koncepci zaměřené na snadnou integraci se dobře uplatní v projektech, kde je důležitá jednoduchá montáž a srozumitelné osazení.
Pro doplnění instalace doporučujeme projít kategorii Stykače, kde najdete další vhodné přístroje. Z nabídky výrobce lze navázat také sortimentem stykačů NOARK. Podle potřeb rozváděče se může hodit i související vybavení, například modulové rozvodnice NOARK, případně ochranné a spínací prvky jako proudové chrániče NOARK či motorové spouštěče NOARK.
Technické detaily
- Dimenzované provozní napětí: 230–400 V
- Dimenzovaný provozní proud: 25 A
- Kategorie použití: 1
- Dimenzované ovládací napětí: 230 V
- Počet spínacích kontaktů (NO): 3
- Počet modulárních jednotek: 2
- Montážní hloubka: 67,5 mm
- Krytí IP: IP20
O výrobci
Společnost NOARK Electric je celosvětově působící firma zaměřující se na vývoj, výrobu a distribuci elektrotechnických přístrojů a komponentů. Aktivity na jednotlivých kontinentech řídí centra v Praze, Los Angeles a Šanghaji. Společnost NOARK Electric investovala značné finanční prostředky do vlastního produktového vývoje a práce s nejnovějšími technologiemi i výrobními procesy.Z naší nabídky si od NOARK Electric můžete pořídit třeba modulové rozvodnice, stykače, proudové chrániče, motorové spouštěče a další.
