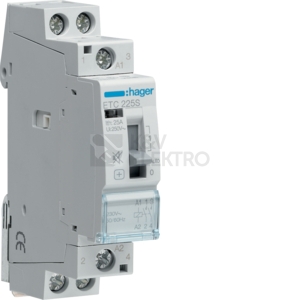

Instalační stykač Hager ETC225S slouží ke spínání zátěží při provozním napětí 230 V a proudu 25 A. Nabízí konfiguraci 2 NO kontaktů, automatický návrat a tichý provoz. Ovládání pracuje s AC/DC, přičemž cívka je na 230 V, a k dispozici je páčka pro ruční spínání.
Specifikace instalačního stykače Hager ETC225S
Zařízení se používá v prostředích, kde je kladen důraz na tichý provoz, typicky v bytové výstavbě. Pro aplikační oblast AC7a je uvedeno použití pro jednofázové i třífázové obvody, takže pokrývá běžné domácí spotřebiče a světelné okruhy dle popsaných scénářů. Pro rychlou obsluhu je k dispozici páčka pro ruční spínání, která usnadní ovládání při uvádění do provozu či testech.
Pro pracovní i ovládací svorky jsou deklarovány šrouby v provedení PZ2, což napomáhá jednotnému nářadí při zapojení. Vzhledem k deklaraci podle EN 61095 se jedná o instalační stykač pro nízké napětí. Přístroj je navržen pro použití s ovládáním v režimu AC/DC na 230 V, přičemž spínací část pracuje při AC. V rámci světelných obvodů je uvedena podpora typických zátěží s odpovídajícími limity, a to i pro zářivkové obvody s různým způsobem kompenzace.
Výhody stykačů s páčkou
Stykače s páčkou zajišťují ruční sepnutí/rozepnutí kontaktů bez nutnosti přivedení napětí na cívku. Díky tomu lze snadno ověřit správnou funkci stykače, zapojeného zařízení i celého ovládacího obvodu během montáže nebo servisních zásahů. Při diagnostice poruch páčka umožňuje rychle ověřit, zda je problém ve stykači, anebo v řídicí části systému.
Shrnutí a doporučení produktu
Hledáte stykač, který neruší hlučností a zvládne spolehlivé spínání běžných domovních zátěží? Tento model nabízí klidný chod po celou dobu životnosti, rychlé ovládání díky praktické páčce a přehlednou instalaci se sjednoceným typem šroubů. V modulárním rozvaděči působí úhledně a snadno se začlení mezi ostatní přístroje.
Kromě stykačů si u nás můžete pořídit i další modulové a paticové přístroje. Nabízíme například jističe do 125 A, proudové chrániče, elektroměry, motorové spouštěče a další. Pořídit si u nás můžete i nejrůznější rozvodnice a rozvaděče.
Technické detaily
- Dimenzované provozní napětí: 230 V
- Dimenzovaný provozní proud: 25 A
- Kategorie použití: 7
- Dimenzované ovládací napětí: 230 V
- Počet spínacích kontaktů: 2 NO
- Maximální zatížení žárovky: 1 900 W
- Maximální zatížení zářivky: 950 VA
- Maximální zatížení zářivky (dvojitý obvod): 1 990 VA
- Maximální zatížení zářivky (paralelní kompenzace): 810 VA
- Počet modulárních jednotek: 1
- Montážní hloubka: 64 mm
O výrobci
Hager vznikla jako rodinná firma v německém Sársku již v roce 1955 a od té doby se věnuje především výrobě kvalitních domovních rozvaděčů a modulových přístrojů. Také na našem e-shopu najdete jističe Hager, stykače, proudové chrániče a modulové rozvodnice.
