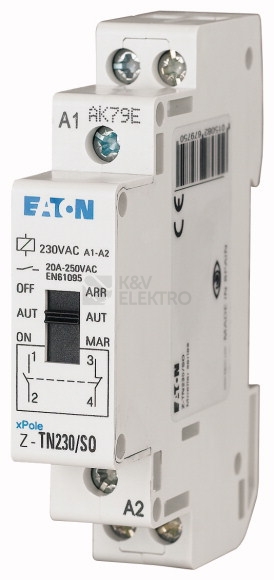

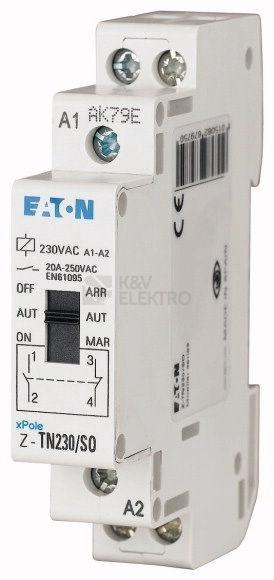

Instalační relé EATON Z-TN230/1S1O 267975 slouží k ovládání obvodů s mechanickou předvolbou režimů trvalé ZAP / AUTOM / VYP a pracuje při ovládacím napětí 230 V AC s frekvencí 50 Hz. Montuje se na DIN lištu, zabírá 1 modul o šířce 17,5 mm a nabízí 1 spínací a 1 rozpínací kontakt pro obvody s jmenovitým napětím 230 V a dimenzovaným proudem 20 A.
Specifikace instalačního relé EATON Z-TN230/1S1O 267975

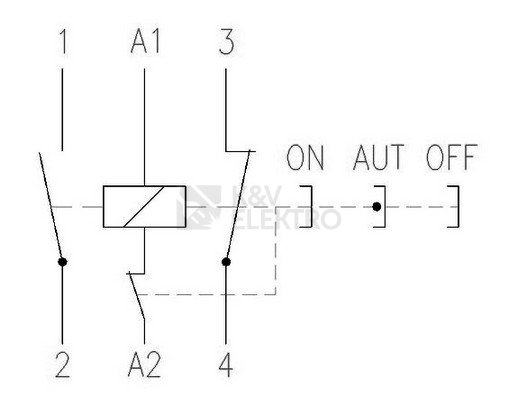

Tento přístroj využívá mechanické nastavení režimů s polohami trvalé ZAP, AUTOM a VYP, což umožňuje přizpůsobit ovládání konkrétnímu způsobu provozu. Ovládací obvod pracuje při 230 V AC a 50 Hz, přičemž samotná montáž probíhá na DIN lištu v šíři 1HP (17,5 mm). Relé je osazeno dvojicí výkonových kontaktů – jedním spínacím a jedním rozpínacím – a slouží pro aplikace s jmenovitým napětím 230 V a dimenzovaným proudem 20 A.
Provedení odpovídá normě IEC/EN 60947. Připojení vodičů je řešeno svorkami pro průřez 0,5–10 mm² u jednodrátového i vícedrátového vedení a 0,5–6 mm² u lankového vodiče s dutinkou.
Shrnutí a doporučení produktu
Mechanická předvolba režimů usnadňuje rychlou volbu mezi trvalým chodem, automatickým provozem a vypnutím. Díky přehlednému ovládání se hodí tam, kde je potřeba pružně přizpůsobit chování řízeného obvodu. Modulární provedení s jednoduchou instalací podporuje čisté a systematické zapojení v rozváděčích s minimální náročností na prostor.
Můžete si pořídit i další modulová relé nebo jiné modulové a paticové přístroje jako jsou jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Technické detaily
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 1
- Šířka: 17,5 mm
- Dimenzovaný proud: 20 A
- Jmenovité napětí: 230 V
- Typ napájecího napětí: AC
- Mechanická předvolba režimu: trvalé ZAP / AUTOM / VYP
- Provedení dle normy: IEC/EN 60947

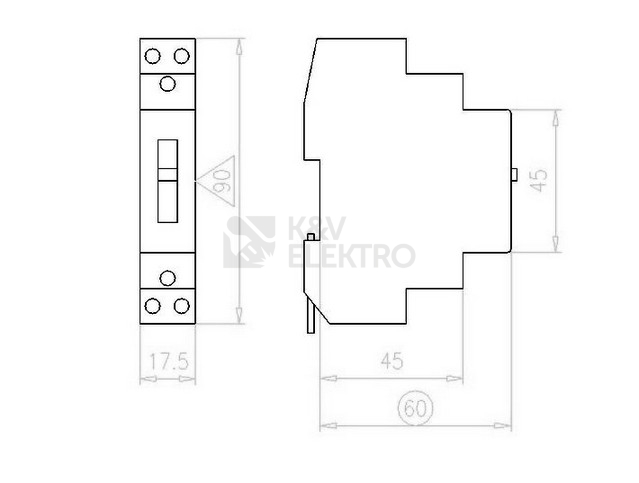

- Vestavný rozměr víčka: 45 mm
- Šířka při montáži: 1HP (17,5 mm)
- Průřez svorky: 0,5–10 mm² jednodrátový a vícedrátový
- Průřez svorky (lankový s dutinkou): 0,5–6 mm²
