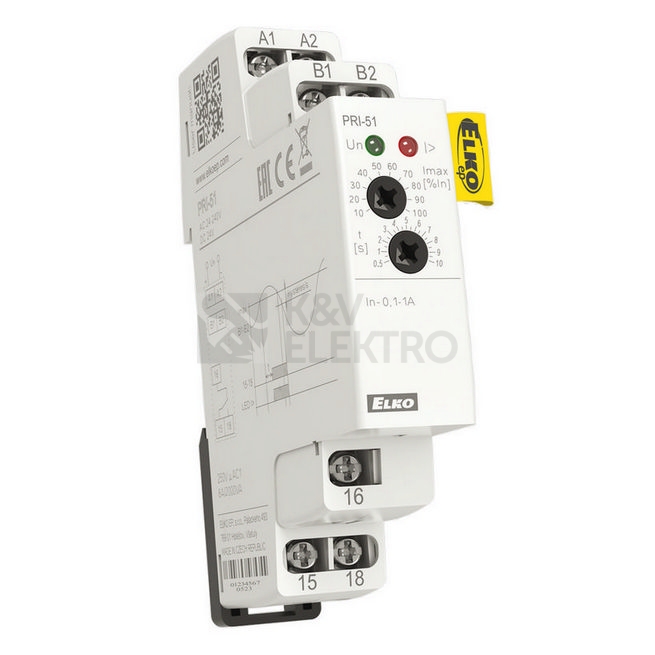

Hlídací proudové relé ELKO EP PRI-51/1A

TECHNICKÉ PARAMETRY napájecí napětí AC 24 – 240 V, DC 24 V ​výstupní kontakt: 1x přepínací 8 A/AC1 (AgNi, 2500 VA) Relé s ​proudovým t ransformátorem, které snímá velikost proudu procházejícího vodiče, se používá k ​hlídání topných tyčí ve výhybkách, topných kabelů, indikaci průchodu proudu, hlídání odběru jednofázových motorů. POPIS Ve vhodném zapojení může fungovat jako snižovač paušálu za rezervovaný příkon a ​umožní vám snížit velikost hlavního jističe (a tím i ​velikost platby za tento jistič). Konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a ​galvanicky odděluje měřený obvod. Napájení z ​hlídaného napětí. Ve spojení s ​dodávanými proudovými transformátory lze základní proudové rozsahy rozšířit až do 600 A, čímž se okruh použití ještě dále zvyšuje. prioritní relé - dva spotřebiče (např. bojler a ​podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k ​proudovému přetížení a ​následnému vybavení jističe Napájení je galvanicky odděleno od měřeného proudu. plynulé nastavování budícího proudu potenciometrem, výběr ze 6 rozsahů: PRI-51/0.5A: AC 0.05 – 0.5 A ​PRI-51/1A: AC 0.1 – 1 A ​PRI-51/2A: AC 0.2 – 2 A ​PRI-51/5A: AC 0.5 – 5 A ​PRI-51/8A: AC 0.8 – 8 A ​PRI-51/16A: AC 1.6 – 16 A ​proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A ​v provedení 1-MODUL, upevnění na DIN lištu
