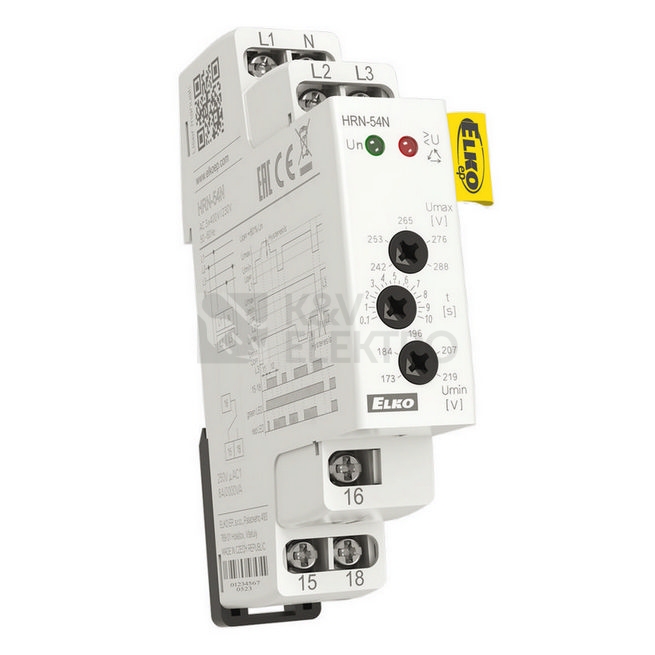

Hlídací napěťové relé Elko EP HRN-54N

Hlídací napěťové relé ELKO EP HRN-54N s připojením svorkou je určeno pro kontrolu napětí ve třífázové soustavě a sled fází přímo v rozvaděči. Napájení probíhá z hlídaného napětí, takže lze efektivně nastavit horní a dolní prahové úrovně a pracovat s prodlevami pro eliminaci krátkých výpadků a špiček.

Specifikace hlídacího napěťového relé Elko EP HRN-54N

Tento přístroj slouží k hlídání velikosti napětí ve třífázové síti, sledování sledu fází a k detekci výpadku fází v rozvaděči, čímž chrání připojené přístroje a zařízení. Napájen je z hlídaného napětí a pracuje s pevnou prodlevou T1 pro potlačení krátkodobých jevů a s nastavitelnou prodlevou T2 pro doladění reakce na poruchové stavy. Při poklesu napájecího napětí pod 60 % jmenovité hodnoty dojde k okamžitému rozepnutí výstupního kontaktu. Uživatel nastaví horní a dolní mezní úroveň, při jejichž překročení výstup vypíná. Varianta HRN-54N je napájena z L1–N, a proto relé vykonává hlídání i po přerušení nulového vodiče. Chybový stav relé se indikuje LED a rozepnutím výstupního kontaktu. Provedení 1‑MODUL je určeno k upevnění na DIN lištu.

Shrnutí a doporučení produktu

Pokud potřebujete spolehlivě dohlížet na napěťové poměry a pořadí fází v rozvaděči, HRN-54N nabídne jasnou signalizaci poruch a flexibilní nastavení chování při odchylkách. Díky konstrukci pro montáž na lištu se snadno začlení do stávající instalace a pomůže předcházet nežádoucím stavům, které by jinak vedly k přerušení provozu.

Prohlédněte si také další řešení v kategorii Relé modulové, kde můžete doplnit svou sestavu o navazující prvky s odpovídající funkčností a formátem pro rozvaděče.

Technické detaily

• Měřicí rozsah napětí 1: 242–288 V
• Měřicí rozsah napětí 2: 173–219 V
• Typ napětí měřicí oblasti: AC
• Ovládací napájecí napětí Us AC 50 Hz: 230 V
• Typ napětí pro ovládání a napájení: AC
• Minimální zpoždění odezvy: 0,1 s
• Maximální zpoždění odezvy: 10 s
• Minimální zpoždění odtahu: 0,1 s
• Maximální zpoždění odtahu: 10 s
• Napájecí a hlídané napětí HRN‑54N: 3 × 400 V / 230 V
• Horní úroveň Umax: 105–125 % hlídaného napětí
• Spodní úroveň Umin: 75–95 % hlídaného napětí
• Výstupní kontakt: 1× přepínací 8 A / 250 V AC1 (AgNi, 2500 VA)
• Počet přepínacích kontaktů: 1
• Pevná prodleva T1: 500 ms
• Nastavitelná prodleva T2: 0,1–10 s
• Provedení: 1‑MODUL
• Upevnění: na DIN lištu

O výrobci

Ryze česká společnost ELKO EP je jedním z hlavních světových výrobců domovních, kancelářských a průmyslových elektronických zařízení. Téměř 30 let dodává po celém světě relé (více než 200 typů), produkty pro bezdrátové instalace a další produkty. Kromě fyzických výrobků společnost ELKO EP nabízí i návrhy komplexních efektivních řešení. U nás si můžete od ELKO EP pořídit například bezdrátové spínače, spínací hodiny, termostaty, stykačenbsp;další produkty.
