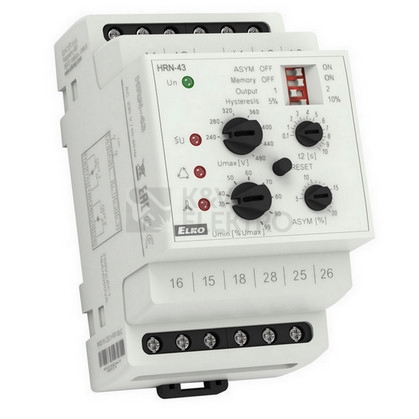

Hlídací napěťové relé ELKO EP HRN-43/UNI
zdarma
zdarma
POPIS Relé hlídá v 3-fázových sítích:- napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 138 - 276 V (soustava 3x 400/230 V) a nebo 240 - 480 V (soustava 3x 400 V)- asymetrii fází (dá se vypnout) - pořadí fází - výpadek fáze.Funkce druhého relé (samostatně/paralelně)... číst více
nedostupné
1 955,72 Kč
/ 1 ks1 616,30 Kč bez DPH
Objednací kód1991427
ZnačkaELKO EP
Dodavatelský kód8531
EAN8595188185318
POPIS Relé hlídá v 3-fázových sítích:- napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 138 - 276 V (soustava 3x 400/230 V) a nebo 240 - 480 V (soustava 3x 400 V)- asymetrii fází (dá se vypnout) - pořadí fází - výpadek fáze.Funkce druhého relé (samostatně/paralelně).HRN-43: určeno pro obvody 3x 400 V (bez nulového vodiče).HRN-43N: určeno pro obvody 3x 400/230 V (včetně nulového vodiče).Galvanicky oddělené napájení AC 400 V, AC 230 V, AC/DC 24 V. TECHNICKÉ PARAMETRYVýpadek fáze: AnoPořadí fází: AnoNastavitelné přepětí: AnoNastavitelné podpětí: ANoAsymetrie: AnoHlídaný rozsah: AC 3 x 84-480 VVýstup: 2x přepínací, 16 AProvedení: 3-MODUL Napájecí napětí: AC/DC 24-240 V, AC 230 V, AC 400 VRozměry: 90 x 52 x 65 mm
Značka
Dokumenty
Parametry
Typ elektrické přípojky:
Připojení svorkou
S odnímatelnými svorkami:
Ne
Možné jednofázové podpětí:
Ano
Možné třífázové podpětí:
Ano
Možné jednofázové přepětí:
Ano
Možné třífázové přepětí:
Ano
Možná jednofázová hystereze:
Ano
Možná třífázová hystereze:
Ano
Obsahuje funkci stejnosměrného podpětí:
Ne
Obsahuje funkci stejnosměrného přepětí:
Ne
Obsahuje funkci stejnosměrné hystereze:
Ne
Měřicí rozsah napětí 1:
240 - 480 V
Měřicí rozsah napětí 2:
0 V
Typ napětí měřicí oblasti:
AC
Dimenzované ovládací napájecí napětí Us AC 50Hz:
24 - 240 V
Dimenzované ovládací napájecí napětí Us AC 60Hz:
24 - 240 V
Dimenzované ovládací napájecí napětí Us DC:
0 V
Typ napětí pro ovládání a napájení:
AC/DC
Reakční hodnota napětí:
0 V
Min. nastavitelná doba zpoždění odezvy:
0,1 s
Max. přípustná doba zpoždění odezvy:
10 s
Min. nastavitelná doba zpoždění odtahu:
0,1 s
Max. přípustná doba zpoždění odtahu:
10 s
Počet rozpínacích kontaktů (NC):
0
Počet spínacích kontaktů (NO):
0
Počet přepínacích kontaktů (CO):
2
Šířka:
52 mm
Výška:
90 mm
Hloubka/výška:
65 mm
