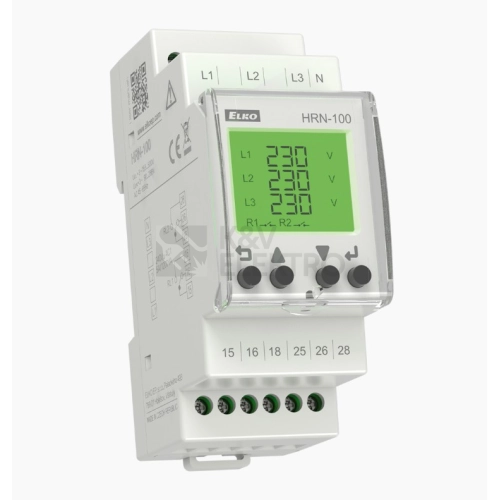

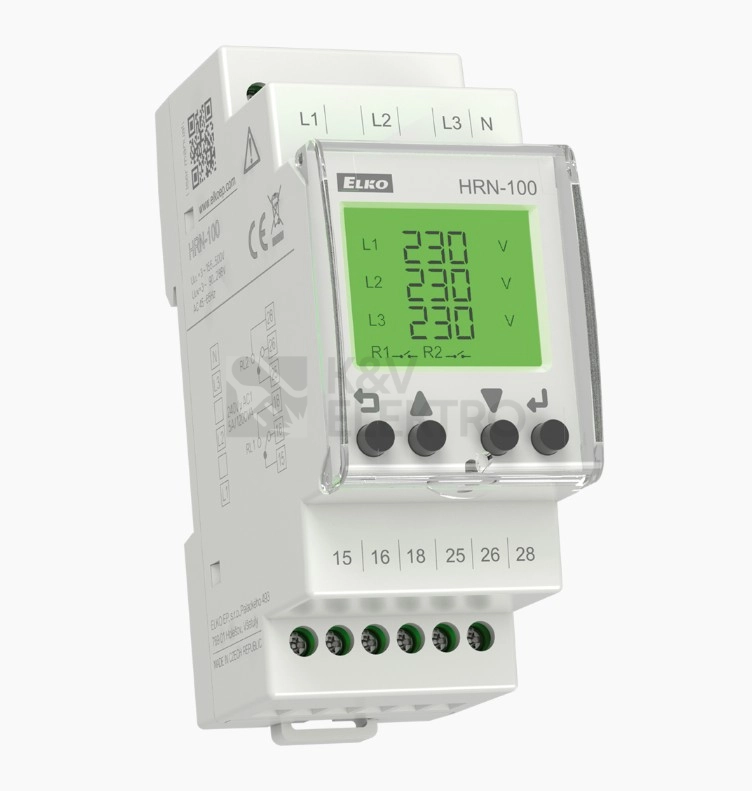

Hlídací multifunkční napěťové relé Elko EP HRN-100 slouží k dozoru třífázových obvodů a používá se tam, kde je potřeba sledovat napětí a frekvenci s přehlednou signalizací na LCD displeji. Využívá 3vodičové i 4vodičové zapojení a propojuje se přes šroubovou svorku.
Specifikace hlídacího multifunkčního napěťového relé Elko EP HRN-100 3-fázového provedení s LCD displejem
Tento přístroj je určen k průběžnému dohledu horních a spodních hodnot napětí i frekvence v třífázových obvodech. Podle zapojení umí kontrolovat pořadí fází, výpadek a asymetrii, a u čtyřvodičové varianty i přerušení středního vodiče. Napájení probíhá ze sledované sítě, takže není nutný samostatný zdroj. Oba výstupní kontakty je možné nastavit nezávisle, což usnadňuje přizpůsobení konkrétní aplikaci. Díky měření skutečné efektivní hodnoty poskytuje spolehlivou informaci i při deformovaném průběhu. K dispozici je zpoždění reakce při přechodu mezi stavy, včetně prodlevy po připojení napětí a volby automatického či manuálního návratu. Pro různé bezpečnostní strategie lze zvolit sepnutí nebo rozepnutí při poruše. Nastavení chrání heslo proti nechtěným změnám, zatímco podsvícený displej zobrazuje aktuální stav i poruchy. Poslouží také historie posledních pěti událostí a plombovatelný průhledný kryt usnadní zabezpečení ovládacích prvků. Montáž je určena na DIN lištu a připojení se provádí šroubovými svorkami.
Shrnutí a doporučení produktu
Hledáte jistotu v monitorování sítě a snadnou diagnostiku příčin výpadků? Tento model nabídne přehledné zobrazení stavu a poruch na displeji, uchování nedávných událostí i zabezpečení nastavení, takže se k němu kdykoli rychle vrátíte. Přizpůsobitelné chování výstupů a možnost odděleného nastavení výrazně ulehčí integraci do různých zapojení.
Díky flexibilním možnostem nastavení se přístroj hodí pro situace, kde je třeba sladit různé ochranné prahy a reakční strategie. Uživatel ocení také komfort obsluhy a jasnou signalizaci, která zkracuje čas při uvádění do provozu i při odstraňování poruch.
Můžete si pořídit i další modulové a paticové přístroje, modulových relé nebo jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Technické detaily
- Měřicí rozsah napětí: 85 – 310 V
- Měřicí rozsah napětí: 150 – 535 V
- Typ napětí pro ovládání a napájení: AC
- Reakční hodnota napětí: 90 V
- Počet přepínacích kontaktů: 2
- Počet kontaktů: 2× přepínací, 5 A (AgSnO2)
- Měření skutečné efektivní hodnoty: True RMS
- Volba chování při poruše: Fail Safe / Non Fail Safe
- Režim návratu z poruchy: automatický nebo manuální (paměť)
- Indikace výstupů: na displeji, ikony R1 a R2
- Upevnění: DIN lišta EN 60715
- Krytí: IP20 kryt a svorky / IP40 přední panel s krytem
- Napájecí a hlídané napětí ULL: 3 ~ 155 – 500 V (AC 45 – 65 Hz)
- Napájecí a hlídané napětí ULN: 3 ~ 90 – 288 V (AC 45 – 65 Hz)
- Příkon: max. 5 VA
- Rozměr: 90 × 36 × 66,5 mm
- Hmotnost: 132 g
- Plombovatelný kryt displeje: průhledný
- 3vodičové/4vodičové zapojení: s nulou nebo bez
- Napájení relé: z monitorovaného napětí
