Hlavní vypínač EATON P1-25/EA/SVB /41097/ 041097

Hlavní vypínač EATON P1-25/EA/SVB využijete jako spolehlivé odpojení napájení se stupněm krytí IP65 na čelní straně. Při AC provozu pracuje do 690 V, s jistotou zvládne trvalý odběr 25 A. Krátká otočná rukojeť v červené barvě s blokovacím žlutým věncem zvyšuje přehlednost obsluhy.

Specifikace hlavní vypínač EATON P1-25/EA/SVB /41097/ 041097

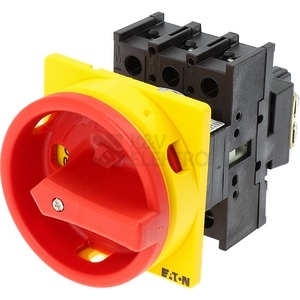

Přístroj slouží jako hlavní vypínač, je určen také pro spínání při údržbě a opravách a umožňuje nouzové vypnutí. Ovládání zajišťuje krátká otočná rukojeť v červené barvě, doplněná blokovacím věncem žluté barvy pro zajištění jednoznačné identifikace. Konstrukce řady P1 je kompaktní a robustní, s ručním pohonem působícím na kontakty v přímém spojení. Při vypnutí dochází k nucenému otevření kontaktů, což podporuje bezpečné odpojení.

Instalace odpovídá technice pevné montáže a je vhodná pro čelní upevnění se 4 otvory. Připojení hlavního obvodu je řešeno šroubovými svorkami. Přední část zařízení disponuje krytím IP65, takže ovládací místo je chráněno proti prachu a stříkající vodě. V nulové poloze lze ovládání uzamknout třemi visacími zámky.

Shrnutí a doporučení produktu

Tento model vyhoví situacím, kdy je potřeba jasné a rychlé odpojení napájení s důrazem na viditelnost ovládání a možnost zabezpečení v klidové poloze. Díky kompaktním rozměrům a pevnému uchycení se snadno integruje do zařízení, kde je vyžadováno jednoznačné ovládací místo.

Pro doplnění instalace se podívejte na přehled kategorie Vačkové a hlavní spínače. Vhodné je zvážit návaznost na další prvky systému, například jističe, modulové rozvodnice, ovládací prvky nebo výkonové stykače i ministykače.

Technické detaily

• Maximální provozní napětí Ue při AC: 690 V
• Dimenzované provozní napětí: 690 V
• Dimenzovaný trvalý proud Iu: 25 A
• Jmenovitý trvalý proud při AC-21, 400 V: 25 A
• Dim. provozní výkon při AC-3, 400 V: 7,5 kW
• Dim. provozní výkon při AC-23, 400 V: 13 kW
• Spínací výkon při 400 V: 13 kW
• Krátkodobá odolnost proti zkratu Icw: 0,64 kA
• Podmíněný zkratový proud Iq: 80 kA

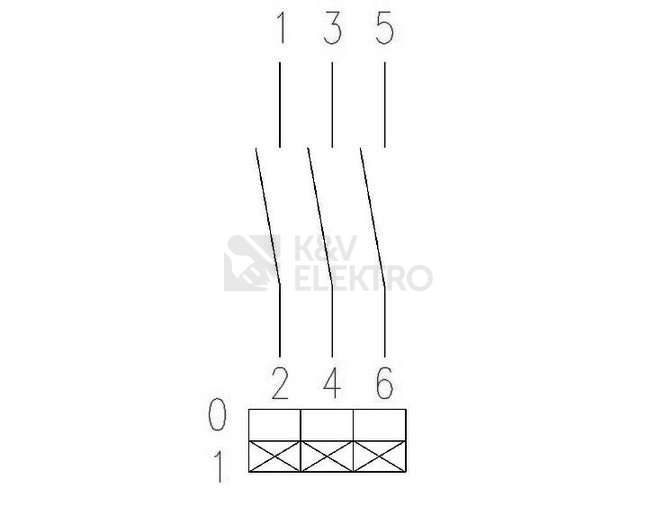

• Počet pólů: 3
• Konstrukce přístroje: montážní přístroj
• Upevnění: čelní montáž – 4 otvory
• Druh připojení hlavního obvodu: šroubová svorka
• Krytí na čelní straně: IP65
• Typ ovládacího prvku: krátká otočná rukojeť
• Barva ovládacího prvku: červená
• Uzamčení v nulové poloze: 3 visací zámky
