Hladinový spínač STD-3 se třemi sondami

Hladinový spínač STD-3 se třemi sondami nabízí řízení hladiny s napájením na 230 V AC / 50 Hz, takže jej snadno začleníte do běžných instalací. Kompletní provedení v krytu se stupněm krytí IP55 a připojení přes šroubové svorky zjednodušují montáž. Pro přesné řízení úrovní je k dispozici 3 vstupy pro sondy.

Specifikace hladinového spínače STD-3 se třemi sondami

Tento sestavený komplet slouží k regulaci hladiny ve studnách a vrtech určené pro třífázová čerpadla. Využívá vodivý princip měření a pracuje v režimu vyprazdňování s udržením rozmezí dvou hladin pomocí soustavy tří elektrod. Po dosažení horní úrovně spíná akci a po poklesu pod dolní úroveň ji opět ukončuje; sonda umístěná níže slouží jako pojistka proti chodu naprázdno.

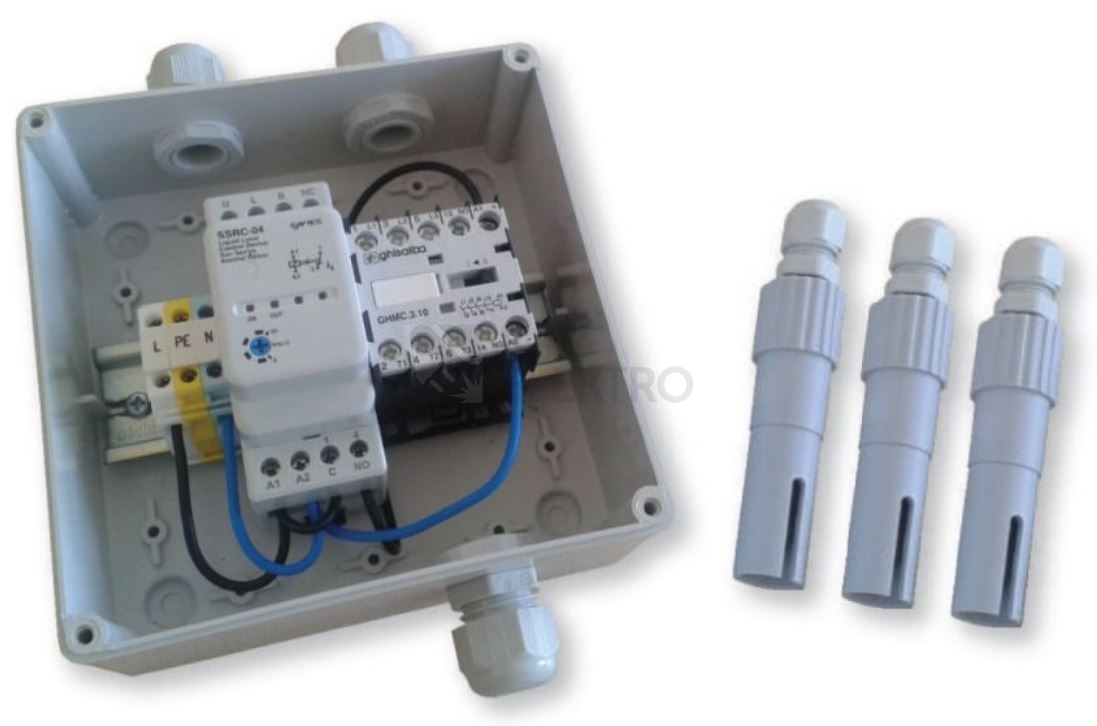

Dodávaný komplet obsahuje hladinové relé SSRC-04 s funkcí vyprazdňování, dále ministykač 9 A a tři detekční elektrody. Vše je zapojené v krytu s průchodkami ve stupni krytí IP55, což usnadňuje uvedení do provozu a chrání zabudované prvky. Připojení vodičů probíhá přes šroubové svorky, nastavení odezvy lze přizpůsobit podmínkám aplikace.

Řízení je realizováno jedním přepínacím kontaktem (CO), který obsluhuje výkonovou část přes přibalený stykač. Díky třem sondám je možné nastavit horní a dolní úroveň hladiny a současně zajistit hlídání bezpečné základní hladiny. Napájecí část je určena pro střídavé sítě na 230 V, přičemž ovládání i napájení využívá AC charakter.

Obsah balení:

• hladinové relé SSRC-04 s funkcí vyprazdňování
• ministykač 9 A
• 3 detekční elektrody

Shrnutí a doporučení produktu

STD-3 představuje ucelené řešení s jasně definovanou funkcí řízení dvou hladin a zajištěním ochrany čerpadla. Díky již zapojenému provedení se snižuje náročnost montáže i počet potřebných komponent. Řešení se hodí pro instalace ve studnách a vrtech, kde je potřeba spolehlivě ovládat odčerpávání a udržovat nastavené rozmezí hladin.

Chcete vybírat další varianty a příbuzné sestavy? Prohlédněte si kategorii Relé modulové. Pokud preferujete jednotný sortiment jedné značky, podívejte se na nabídku ENTES hladinové spínače.

Technické detaily

• Typ elektrické přípojky: šroubová svorka
• Dimenzované ovládací napájecí napětí Us AC 50 Hz: 230 V
• Typ napětí pro ovládání a napájení: AC
• Počet elektrodových/plovákových vstupů: 3
• Fyzikální princip měření: vodivé
• Provedení: komplet zapojený v krytu s průchodkami
• Stupeň krytí: IP55
