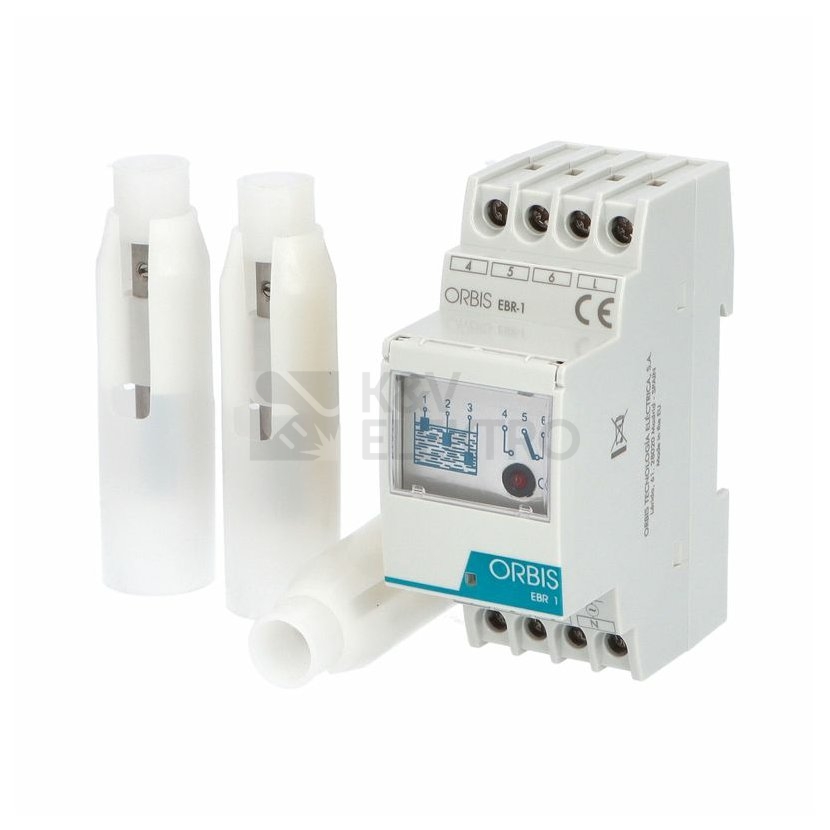

Hladinový spínač Orbis EBR-1 se třemi sondami 1000892

Hladinový spínač ORBIS EBR-1 - proud 6 (2)A, napětí 230 V, 50 Hz, citlivost max 50 k ohmů, příkon 3,5 VA, počet snímačů 3, krytí IP20, montáž na DIN.

Hladinové spínače. Pro spínání čerpadel dle aktuální výšky hladiny vody. Dodáváno se snímači hladiny. Montáž na nosnou lištu 35 mm.
Ovládání plnění nádrže: Spínač EBR-1 zapne čerpadlo (kontakty 5–6 jsou sepnuté), když je hladina v nádrži pod snímačem 2. Když hladina v nádrži dosáhne snímače 1, spínač čerpadlo vypne (kontakty 5–6 jsou rozepnuté).
Ovládání vyprazdňování nádrže: Spínač EBR-1 udržuje zapnuté čerpadlo, dokud je snímač 2 pod hladinou kapaliny. Když kapalina klesne pod snímač 2, spínač rozepne kontakty 4–5 a čerpadlo se vypne. K opětovnému zapnutí čerpadla dojde tehdy, když hladina dosáhne snímače 1 (kontakty 4–5 jsou sepnuté).
Kontrolní signalizace: Když je nádrž plná, (kontakty 4–5 jsou sepnuté), svítí kontrolní signalizace. Pokud je nádrž prázdná (kontakty 5–6 jsou sepnuté), kontrolní signalizace nesvítí.

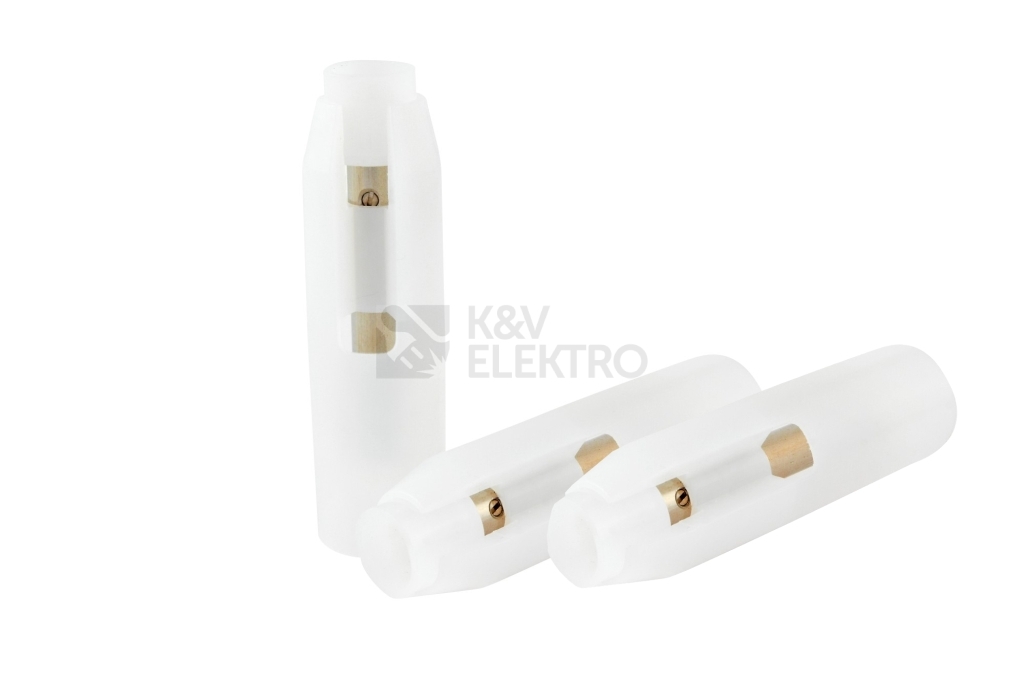

Snímače EBR:
EBR-1 je dodávaný se třemi spínači
Snímač 1: Maximální úroveň v nádrži
Snímač 2: Minimální úroveň v nádrži
Snímač 3: Dno nádrže, je-li nádrž kovová, spojit s nádrží
