Elektroměrový rozvaděč pro fotovoltaiku ESTA ER 212 NNP7P FVE S3/4 UNI 11502 pro ČEZ, EGD (E.ON)

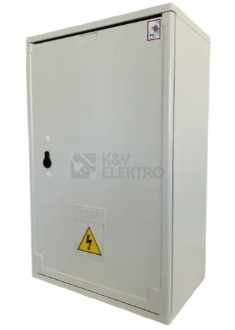

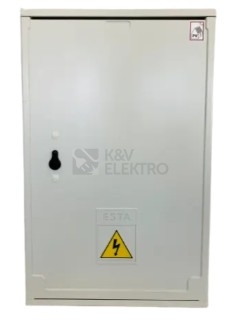

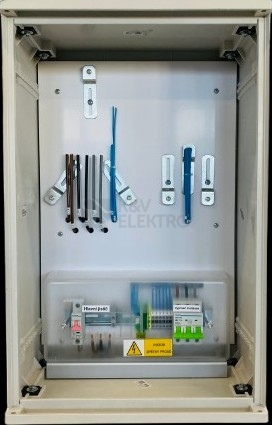

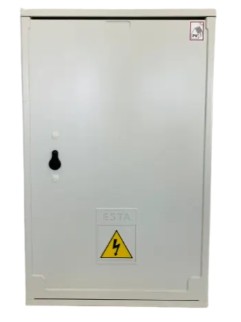

Skříně jsou vyrobeny v ​celoplastovém provedení z ​termosetu z ​SMC-prepreg materiálu, který je odolný proti povětrnostním vlivům, vodě a ​UV zářením. Prodloužení životnosti je navíc zajištěno UV ochranným nástřikem v ​barevném odstínu RAL7035. Materiál nepodléhá korozi, zachovává tvar, je nesnadno hořlavý kategorie B a ​samozhášivý. Vnitřní výzbroj jednosazbová/dvousazbová/dvousazbová pro FVE slouží pro měření spotřeby el. energie. Obsahuje nastavitelný držák elektroměru a ​HDO, jistič přijímače HDO-2B1,svorkovnice PEN, vypínač 63A 3P pro vývod max.16mm2, plombovatelný kryt a ​místo pro hlavní jistič. Silové vodiče jsou jednotné o ​průřezu 10mm2 pro osazení hlavního třífázového jističe do 63A. ​Hlavní jistič není součástí. Závěr rozváděčů je 1-bodový na trnový klíč 6 x 6 mm dle ČSN 359756.

• Distribuční síť: ČEZ/EG.D
• Elektroměrový rozváděč: dvoutarifní/dvoutarifní pro FVE/jednotarifní
• Počet elektroměrů: 1
• Konstrukce: na stěnu
• Výška: 600 mm
• Šířka: 400 mm
• Hloubka: 240 mm
• Jmenovitý kmitočet: 50 Hz
• Materiálové provedení: N - celoplastové provedení z ​termosetu
• Průřez vodičů přívodu: 16 mm2
• Způsob připojení přívodu: do jističe (není součástí)
• Způsob připojení vývodu: vypínač 63A 3P
• Jmenovitý proud: 63 A
• Jmenovité napětí: 230/400 V
• Uzavírání dveří: závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 359756 - 1bodový
• Stupeň krytí v ​uzavřeném stavu: IP 44
• Stupeň krytí v ​otevřeném stavu: IP 20C
• Způsob zajištění: hlavní jistič
• Uspořádání měřící/regulační soustavy: dvoutarifní třífázový
