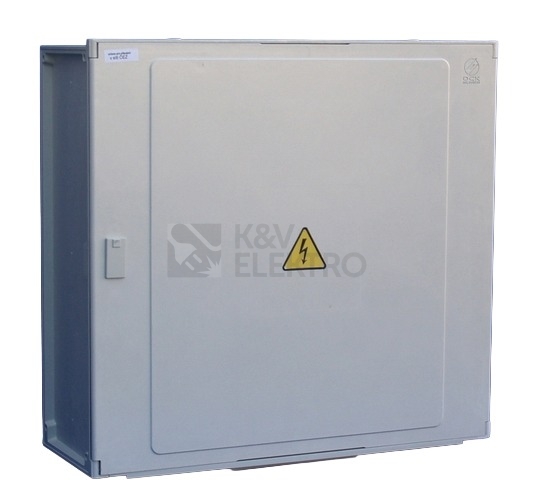

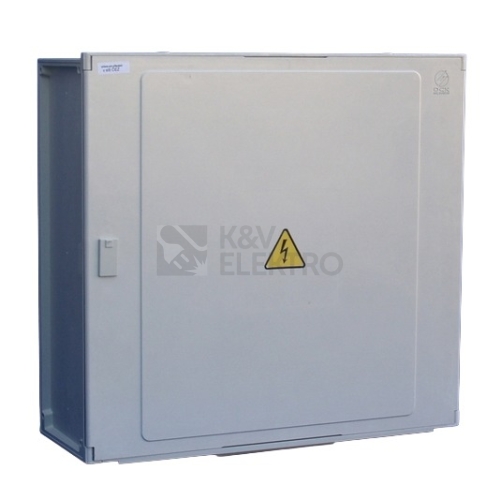

Elektroměrový rozvaděč pro fotovoltaiku DCK ER222/NVP7P-C/63-/QM+FV pro ČEZ, EGD (E.ON)

Technické údaje:

• Materiálové provedení: N - termoset
• Konstrukční provedení: V ​- do výklenku
• Způsob připojení vodičů - přívod: P - přímé připojení
• Uzavírání dveří: 7 - trnový klíč 6x6
• Způsob připojení vodičů - vývod: P - přímé připojení
• Specifikace výrobce: -C - monolitické provedení
• Jmenovité napětí Un: 230/400 V
• Jmenovité pracovní napětí Ue: 230/400 V, AC
• Jmenovité izolační napětí Ui: 690 V, AC
• Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50)
• Jmenovitý proud rozváděče InA: 63 A
• Jmenovitý proud obvodu (jištěného vývodu) Inc: 63 A
• Jmenovitý podmíněný zkratový proud Icc: 10 kA
• Jmenovitý kmitočet fn: 50 Hz
• Uzemňovací soustava: TN-C

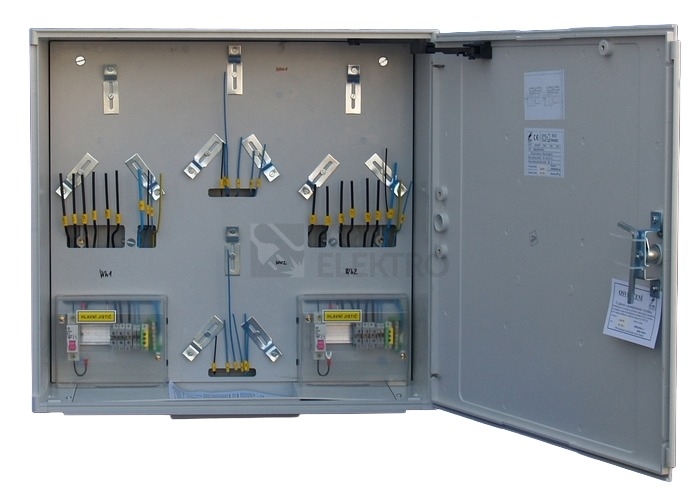

• Přístrojová výzbroj: jistič HDO B2/1, řadové svorky, svorka PEN
• Stupeň ochrany krytem: IP44/IP20C
• Stupeň mechanické ochrany: IK10
• Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
• Ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje
• Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a ​kategorie užití - char. B)
• Stupeň hořlavosti: HB40, V0
• Kategorie přepětí: IV
• Stupeň znečištění: 3
• Prostředí EMC: B
• Typ DBO: B
• Typ měření: 2x dvoutarifní
• Max. průřez přívodních vodičů: 16 mm2
• Max. průřez vývodních vodičů: 16 mm2
• Rozměry (š x v ​x h): 640 x 600 x 220 mm
• Hmotnost: 14 kg
• normy: ČSN EN 61439-1, ČSN EN 61439-3
