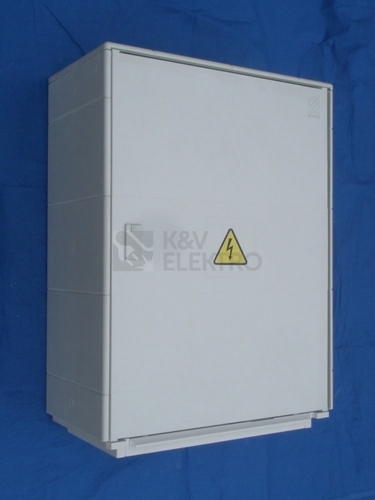

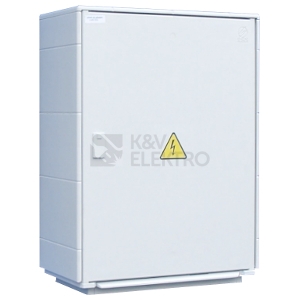

Elektroměrový rozvaděč DCK ER212/NVP7P 63A/QM je určen pro fotovoltaické instalace v distribučních sítích ČEZ a EGD (E.ON). Rozvaděč umožňuje přímé měření v dvoutarifní třífázové soustavě a je vybaven pro osazení elektroměru i přijímače HDO. Součástí výbavy je jistič HDO a vypínač instalace 63/3, přičemž základní provedení je určeno pro měření do 63 A.
Specifikace elektroměrového rozvaděče pro fotovoltaiku DCK ER212/NVP7P 63A/QM s vypínačem šedý pro ČEZ, EGD (E.ON)

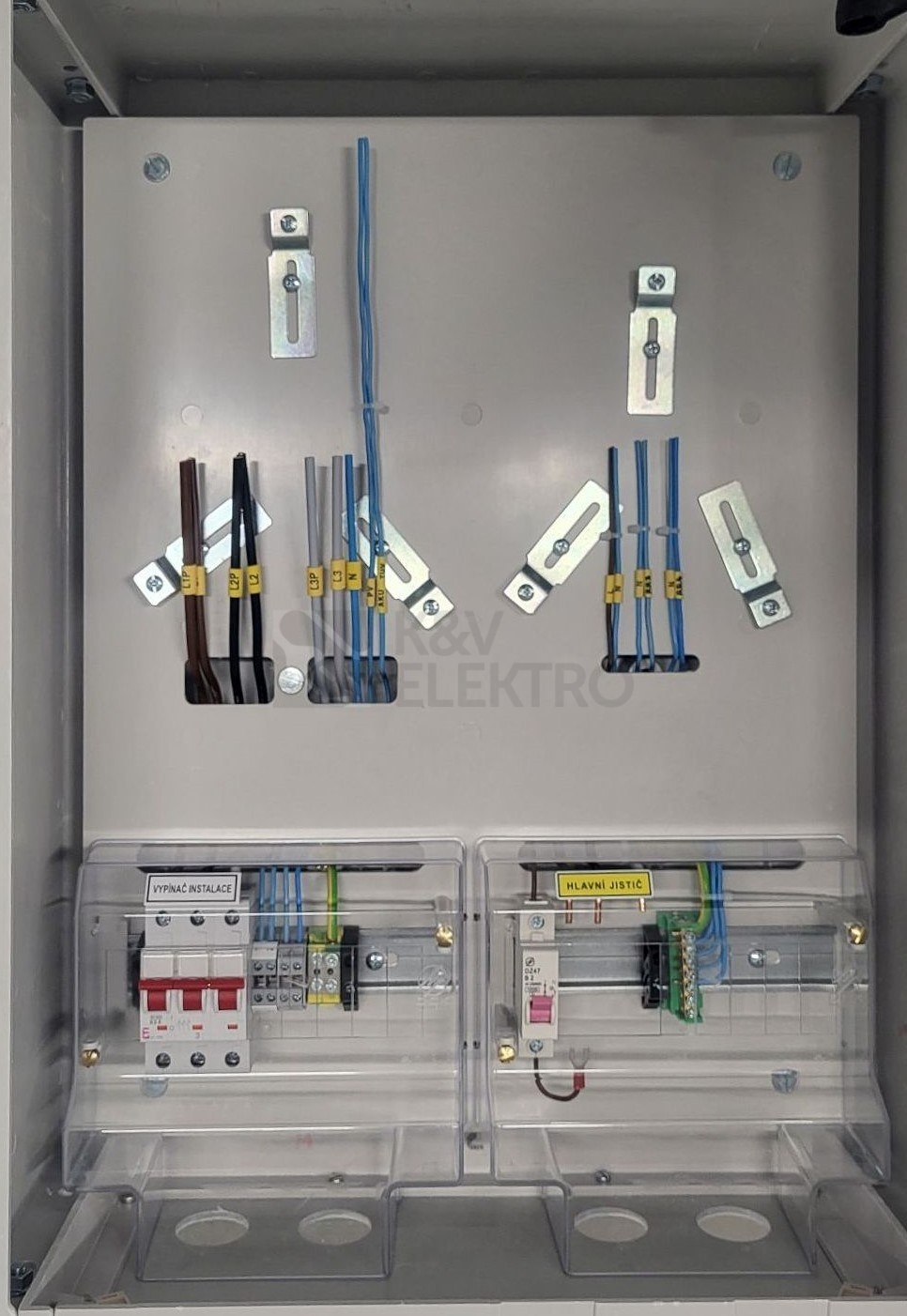

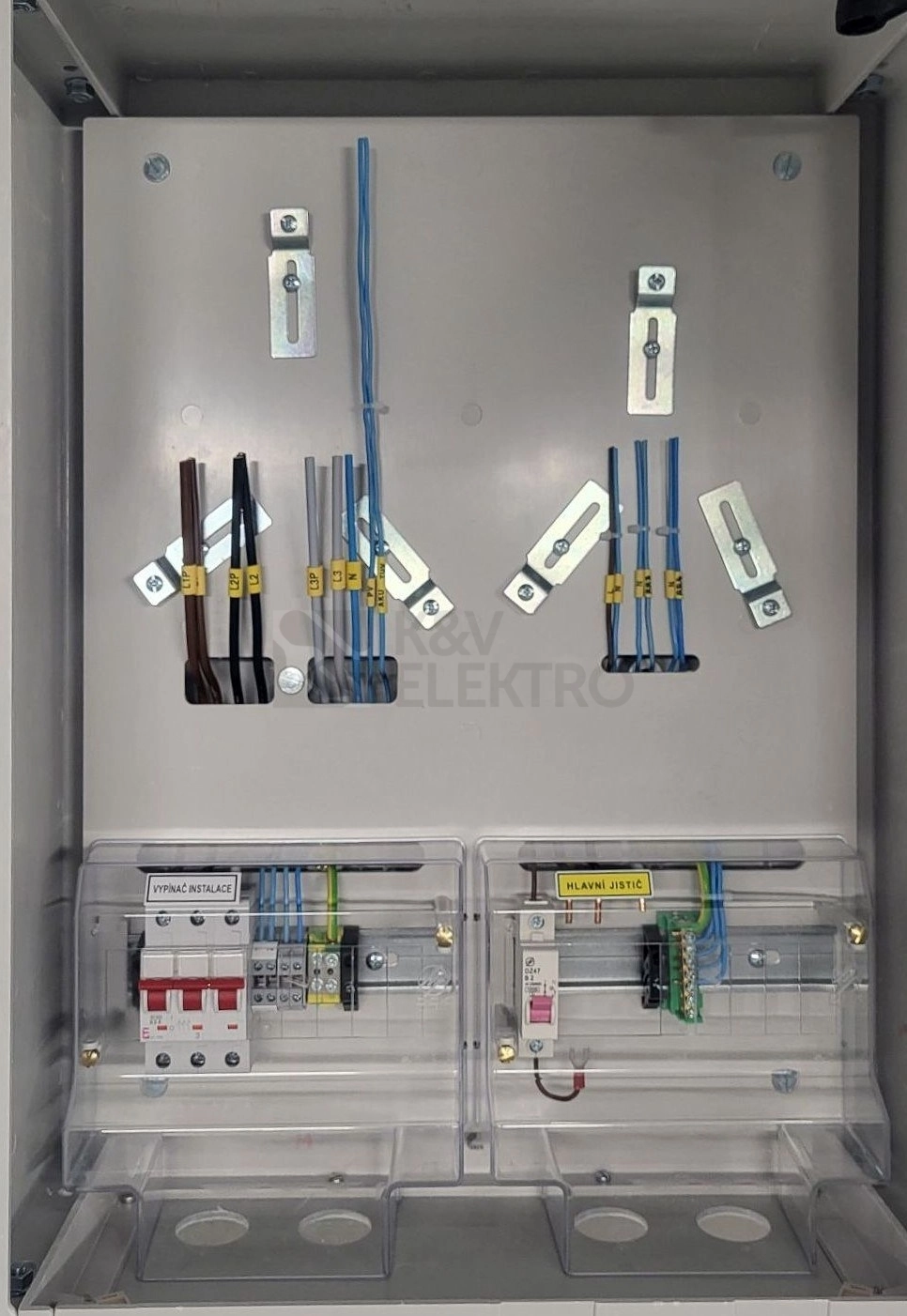

Tento samostatný elektroměrový rozvaděč je určen pro přímé měření ve dvoutarifní třífázové soustavě a zajišťuje jedno vyhrazené místo pro měřicí přístroj i pro přijímač HDO. V základní dodávce je připraven pro měření do 63 A, s možností požadavku na 80 A formou specifikace v objednávce. Vnitřní výbava zahrnuje jistič HDO a vypínač instalace 63/3, hlavní jistič není standardní součástí.
Konstrukce je řešena jako vestavná do zdi pro zapuštěnou montáž s jednou řadou a jedním polem, osazená montážní deskou. Pro přívod i vývod jsou určeny konstrukční svorky typu P s doporučeným průřezem vodiče 16 mm². Uzavírání dveří probíhá jednobodově pomocí čtyřhranu 6×6 mm.
Rozvaděč respektuje provozní podmínky běžné v distribučních sítích ČEZ/EGD, napájených napětím 230/400 V a frekvencí 50 Hz.
Shrnutí a doporučení produktu
Hledáte řešení pro připojení fotovoltaiky u distributorů v České republice s připravenou vnitřní výbavou a prostorovým uspořádáním pro měření i spínání?
Pořídit si u nás můžete i další elektroměrové rozvaděče, případně pak další typy rozvodnic a rozvaděčů. Nabízíme modulové rozvodnice, datové a telefonní rozvaděče, pojistkové rozvaděče a další. Pokud přemýšlíte o zřízení fotovoltaického systému, prohlédněte si i naši nabídku fotovoltaiky.
Technické detaily
- Dimenzovaný proud: 63 A
- Počet míst pro měřicí přístroje: 1
- Počet míst pro přijímače HDO: 1
- Způsob montáže: do stěny
- Materiál: termoplast
- Stupeň krytí: IP44
- Druh rozvaděče: elektroměrový pro přímé měření
- Uspořádání rozvaděče: samostatný
- Uspořádání měřicí soustavy: dvoutarifní třífázové
- Způsob připojení přívodu: P – konstrukční svorka
- Průřez vodičů přívodu: 16 mm²
- Způsob připojení vývodu: P – konstrukční svorka
- Průřez vodičů vývodu: 16 mm²
- Jmenovité napětí: 230/400 V
- Jmenovitý kmitočet: 50 Hz
- Výška: 640 mm
- Šířka: 470 mm
- Hloubka: 250 mm
