Elektroměrový rozvaděč ESTA ER112/NNP7P/40A+QM UNI 060720 pro ČEZ, EGD (E.ON)

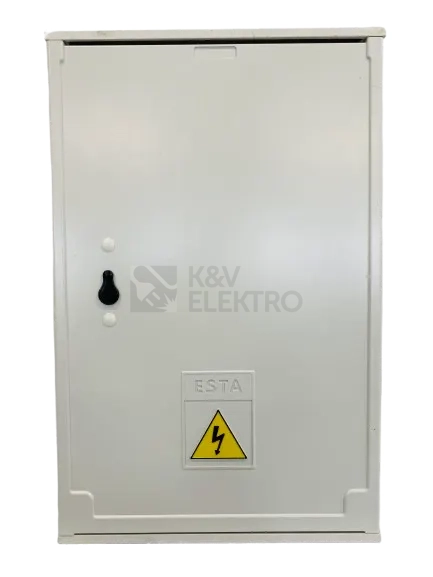

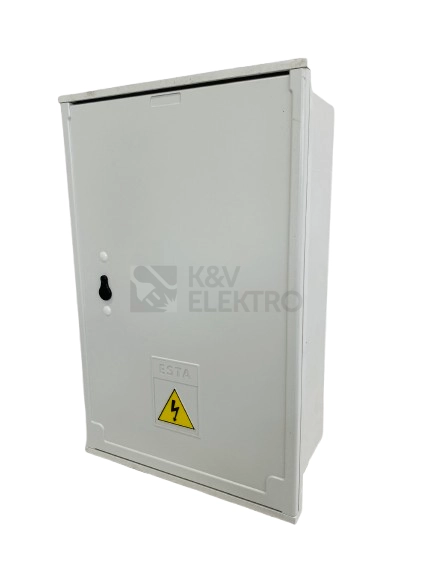

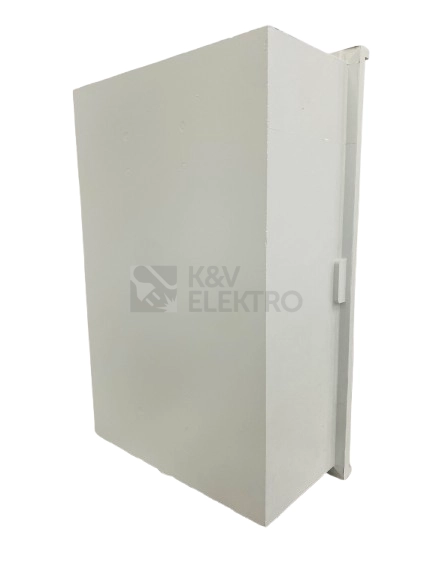

Elektroměrový rozvaděč ESTA ER112/NNP7P/40A+QM UNI 060720 pro ČEZ a EGD využívá dimenzovaný proud 40 A, takže spolehlivě pokryje jednosazbové měření. Celoplastové provedení z termosetu s UV ochranou v odstínu RAL7035 a krytí IP44 umožní montáž na stěnu v šedé barvě.

Specifikace elektroměrového rozvaděče ESTA ER112/NNP7P/40A+QM UNI 060720

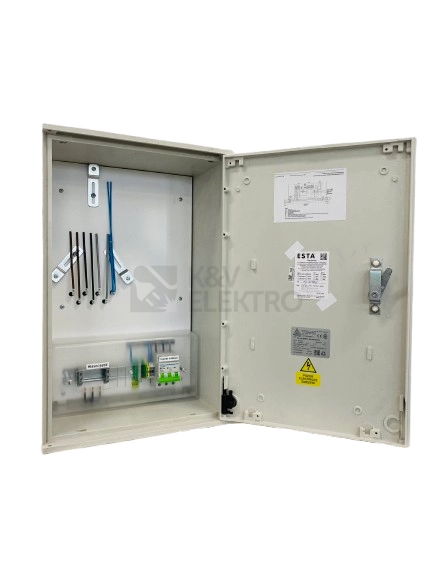

Skříň je určena pro jednosazbové měření odběru u distribučních společností ČEZ a EGD. Konstrukce z plastového termosetu SMC-prepreg s UV ochranným nástřikem v odstínu RAL7035 brání stárnutí materiálu a udržuje vzhled i tvar. Vnitřní uspořádání zahrnuje nastavitelný držák elektroměru, připravenou svorkovnici PEN, plombovatelný kryt a vyhrazené místo pro hlavní jistič. Pro snadné připojení je osazen vypínač 63A 3P pro vývod do příslušného průřezu vodičů. Skříň se připevňuje na stěnu a díky krytí IP44 je chráněna proti stříkající vodě a vniknutí pevných částic. Uzamykání řeší jednobodový závěr na trnový klíč 6 × 6 mm dle ČSN 359756, hlavní jistič není součástí dodávky.

Materiál nepodléhá korozi, je nesnadno hořlavý kategorie B a samozhášivý. Silové vodiče jsou sjednoceny pro osazení třífázového hlavního jističe do dané proudové úrovně. Kompaktní provedení jedné řady s jedním polem a jediným místem pro elektroměr minimalizuje rozměry a zjednodušuje instalaci. Skříň obsahuje montážní desku pro rychlé a čisté osazení všech prvků. Prověřené zajištění víka usnadňuje plombování a kontrolu při revizích.

Prostorové parametry a hmotnost podporují snadnou manipulaci při upevnění i při servisních zásazích. Stálé šedé barevné provedení odpovídá požadavkům na jednotný vzhled přípojných míst a elektroměrových stanovišť. Rozložení přístrojů a svorkovnic zajišťuje přehledné vedení silových vodičů s ohledem na bezpečné oddělení a přístupnost pro montáž i následnou údržbu.

Shrnutí a doporučení produktu

Tato skříň zaujme odolnou konstrukcí, promyšleným vnitřním uspořádáním a připraveností pro rychlou montáž. Díky povrchové ochraně a celoplastovému provedení se hodí do běžných podmínek instalací, kde je vyžadována dlouhá služba a snadné zajištění přístupu. Praktické řešení víka a prostoru pro přístroje podporuje čisté řešení měření.

Hledáte další varianty nebo kompatibilní řešení v rámci stejné skupiny? Prohlédněte si celou kategorii Elektroměrové rozvaděče. Preferujete výrobky stejné značky? Podívejte se na produkty ESTA dostupné v našem sortimentu.

Technické detaily

• Dimenzovaný proud: 40 A
• Materiál: plast, termoset SMC-prepreg
• Stupeň krytí IP: IP44
• Výška: 612 mm
• Šířka: 395 mm
• Hloubka/výška: 214 mm

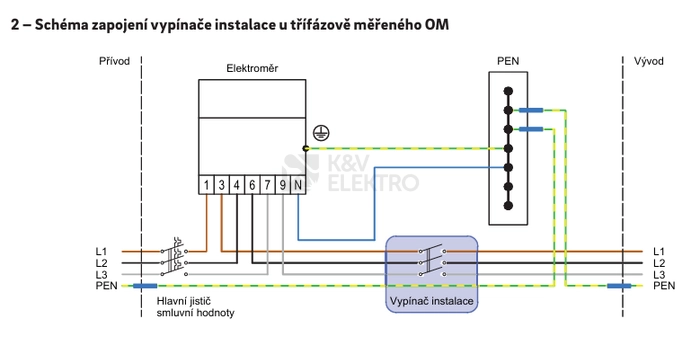

• Spínač: 63 A 3P pro vývod do 16 mm²
• Kryt: plombovatelný
• Silové vodiče: jednotné, průřez 6 mm² pro osazení třífázového hlavního jističe do 40 A
• Závěr rozvaděče: jednobodový, trnový klíč 6 × 6 mm dle ČSN 359756
