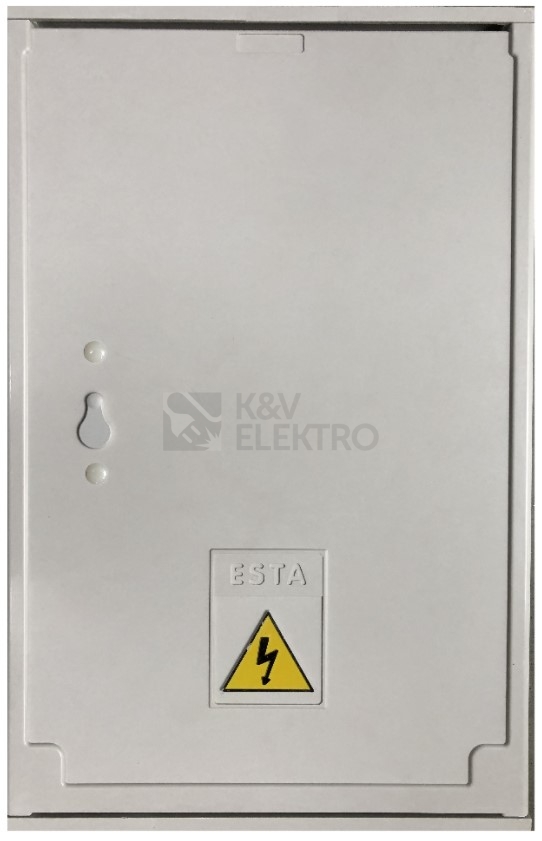

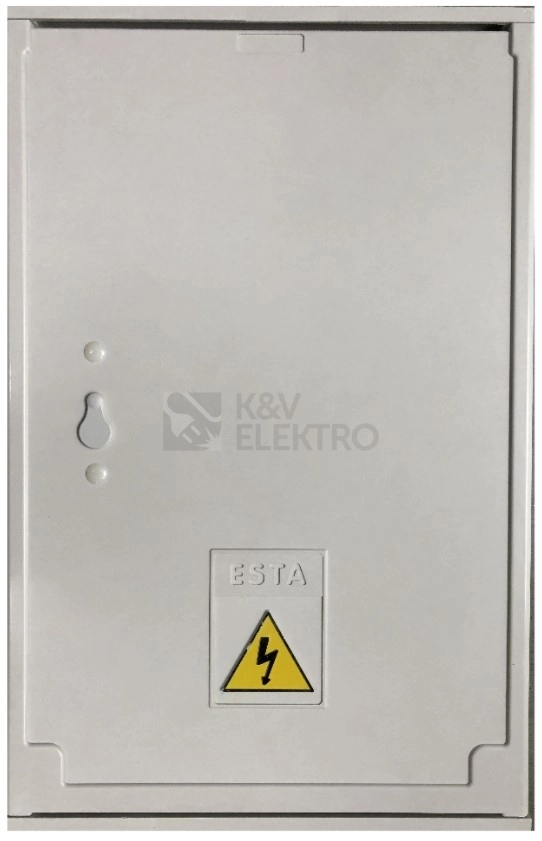

Elektroměrový rozvaděč ESTA ER 513 NVP7P‑E (O3/4) 103090 pro PRE nabízí spolehlivé připojení s důrazem na dimenzovaný proud 40 A. Celoplastové provedení z termosetu SMC odolává povětrnosti i UV záření a s krytím IP44 chrání vnitřní část při běžném provozu. Konstrukce je řešena jako vestavná s připraveným místem pro měření.
Specifikace elektroměrového rozvaděče ESTA ER 513 NVP7P‑E (O3/4) 103090 pro PRE

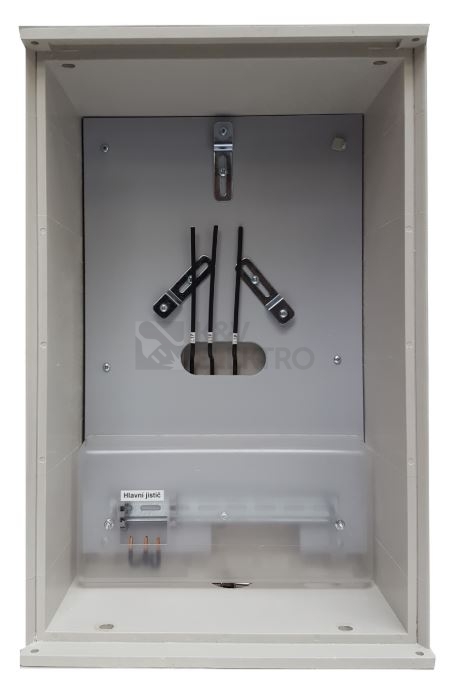

Tato skříň je určena pro distribuční oblast PRE a slouží k měření odběru elektrické energie v dvousazbovém uspořádání. Vnitřní výzbroj je připravena na instalaci jednoho elektroměru, disponuje nastavitelným držákem pro přesné osazení a uzavíratelným krytem pro plombování. Instalace probíhá jako vestavná, přičemž je vyhrazené místo pro hlavní jištění; samotný hlavní jistič není součástí dodávky. Celoplastové provedení odolává vodě, UV záření a povětrnostním vlivům, je tvarově stálé, korozivzdorné, samozhášivé a zařazené do třídy nesnadné hořlavosti B. Skříň je vybavena montážní deskou a zavíráním na trnový klíč dle příslušné specifikace.
Silové propojovací vodiče pro osazení hlavního třífázového jištění jsou sjednocené. Díky krytí v uzavřeném stavu IP44 a vnitřnímu členění poskytuje rozvaděč spolehlivý základ pro měření i následné připojení.
Shrnutí a doporučení produktu
Hledáte řešení pro měření odběru v síti PRE s důrazem na odolné provedení a promyšlenou vnitřní výzbroj? Tato skříň přináší robustní materiál, připravené zázemí pro osazení měření i hlavního jištění a praktické detaily, které zjednoduší montáž i následný provoz. Využijete ji tam, kde je žádoucí pevné vestavné uložení a čisté zakrytování měřicího místa.
Pro porovnání dalších variant si projděte celou kategorii elektroměrové rozvaděče. Pokud preferujete ověřená řešení stejného výrobce, podívejte se na produkty ESTA dostupné v naší nabídce.
Technické detaily
- Jmen. napětí: 230/400 V
- Jmen. kmitočet: 50 Hz
- Dim. proud: 40 A
- Jmen. proud: 63 A
- Průřez vodičů přívodu: 16 mm²
- Silové vodiče pro hlavní třífázový jistič: 10 mm²
- Stupeň krytí v uzavřeném stavu: IP44
- Stupeň krytí v otevřeném stavu: IP20C
- Uzavírání dveří: zámek na trnový klíč 6×6 mm dle ČSN 359756
- Barva: šedá

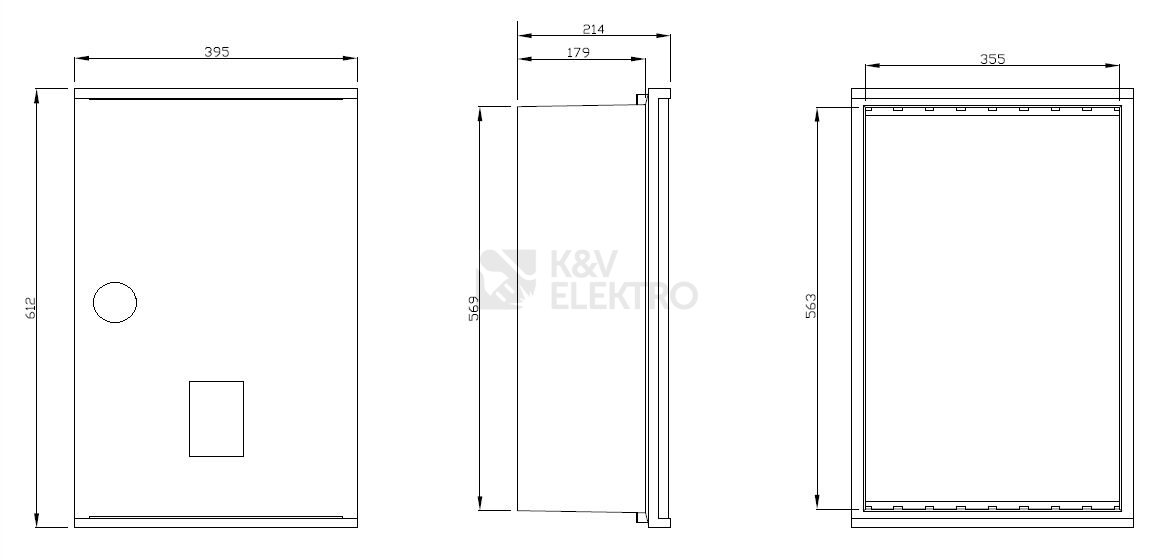

- Šířka: 400 mm
- Výška: 600 mm
- Hloubka: 220 mm
O výrobci
Ivančická společnost ESTA je dlouhodobým výrobcem a dodavatelem přípojkových, rozpojovacích a elektroměrových rozvaděčů. Ve své nabídce má ovšem i skříně pro vnitřní instalace budov. Podívejte se na produkty ESTA v naší nabídce.
