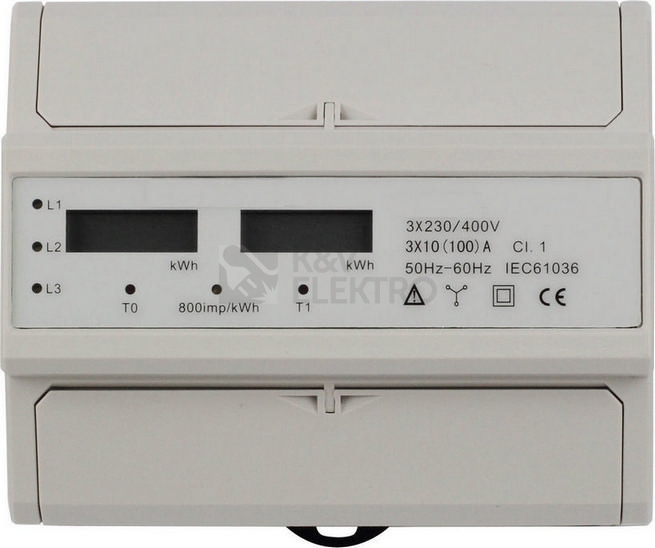

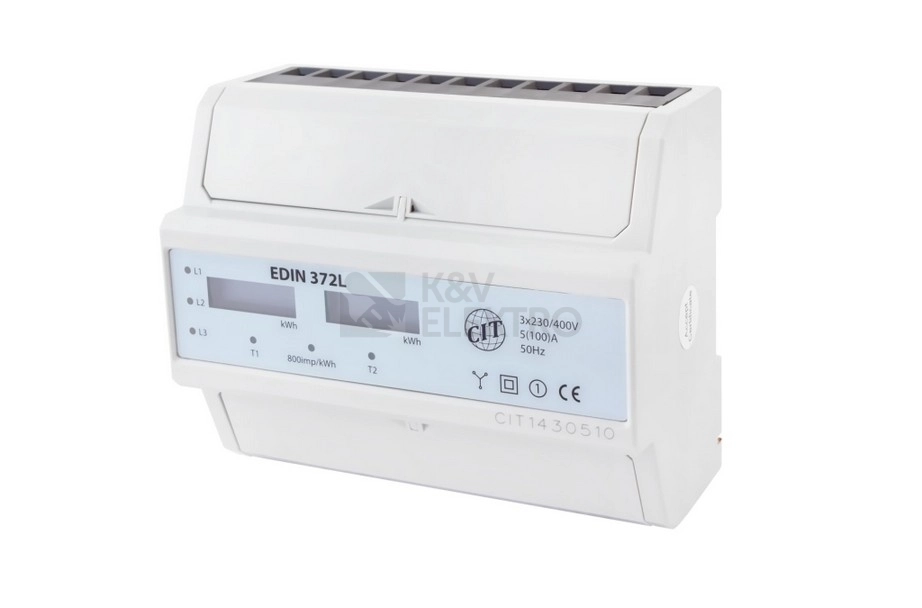

Elektroměr EDIN 372L 100A, 7mod., LCD, 3F, 2tarif, podružný 1008880

Podružný 2tarif. elektroměr EDIN 372L 100A, 7mod., LCD, 3F, 1008880 s LCD displejem s digitálním zobrazením slouží k přímému měření až do 100 A. Kompaktní provedení o šířce 7 modulů umožňuje jednoduchou instalaci do běžných rozvaděčů

Specifikace elektroměru EDIN 372L 100A, 7mod., LCD, 3F, 2tarif, podružný 1008880

Přístroj je určen pro třífázové instalace s čtyřvodičovým zapojením a pracuje v rozsahu napětí mezi vodiči 220–230 V N–L a 380–400 V L–L při 50–60 Hz. V zapojení pro přímé měření pokrývá proudový rozsah od jmenovitého 5 A po maximálních 100 A. Sleduje činný výkon a je zvolen pro odběr energie v podružných aplikacích bez požadavku na úřední ověření.

Přepínání denního a nočního tarifu se realizuje přivedením signálu z HDO „nulový vodič“ na svorku č. 11. Pro napojení na externí odečtový systém slouží elektrický impulsní výstup S0 na svorkách (9) S0+ a (8) S0- dle DIN 43864 s nastavitelnou četností v rozmezí 0–800 imp./kWh.

Instalace je vestavná na 35mm DIN lištu a zařízení zabírá 7 modulů. Krytí odpovídá třídě IP20. Pro připojení se využívají šroubové svorky pro vodiče do 35 mm² s doporučenými momenty 3,0–4,0 Nm na svorkách č. 1–7 a 1,5–2,5 Nm na svorkách č. 8–11. Vlastní spotřeba nepřesahuje 0,2 W a provozní rozhraní není vyvedeno (bez rozhraní). Indikační LED signalizují odběr na jednotlivých fázích.

Celkové provedení se zaměřuje na přehledné digitální zobrazení a možnost využití S0 impulsů v podružném měření odběru.

Shrnutí a doporučení produktu

EDIN 372L je řešení pro podružné sledování spotřeby ve více okruzích, kde je užitečná přehledná obsluha a jednoduché vestavení do rozvaděče. Přehled denního a nočního režimu na displeji usnadní kontrolu odběru a impulsní výstup podpoří připojení k externímu odečtu.

Při výběru dalšího měření pro rozvaděče či samostatné větve si projděte nabídku v kategorii Elektroměry, kde najdete vhodné produkty podle typu zapojení a určení.

Technické detaily

• Typ čítače: elektronické
• Jmenovitý proud elektroměru: 5 A
• Maximální proud: 100 A
• Jmenovité napětí N–L: 220–230 V
• Jmenovité napětí L–L: 380–400 V
• Frekvence: 50–60 Hz
• Třída přesnosti: B
• Počet fází: 3 fázový (čtyřvodičový kabel)
• Provedení: přímé měření
• Druh energie: činný výkon
• Druh impulzu: S0
• Četnost impulzů: 0–800 imp./kWh
• Druh zobrazení: digitální
• Způsob montáže: vestavné
• Šířka v počtech modulů: 7
• Počet míst: 6
• Krytí IP: IP20
• Montáž: 35mm DIN lišta
• Svorky: do 35 mm²
• Doporučený utahovací moment svorek 1–7: 3,0–4,0 Nm
• Doporučený utahovací moment svorek 8–11: 1,5–2,5 Nm
• Vlastní spotřeba: do 0,2 W
• HDO tarif: přivedení „nulový vodič“ na svorku č. 11
• Impulsní výstup S0: svorky (9) S0+, (8) S0- dle DIN 43864

O výrobci

EDIN se specializuje na elektronická měřicí zařízení.
