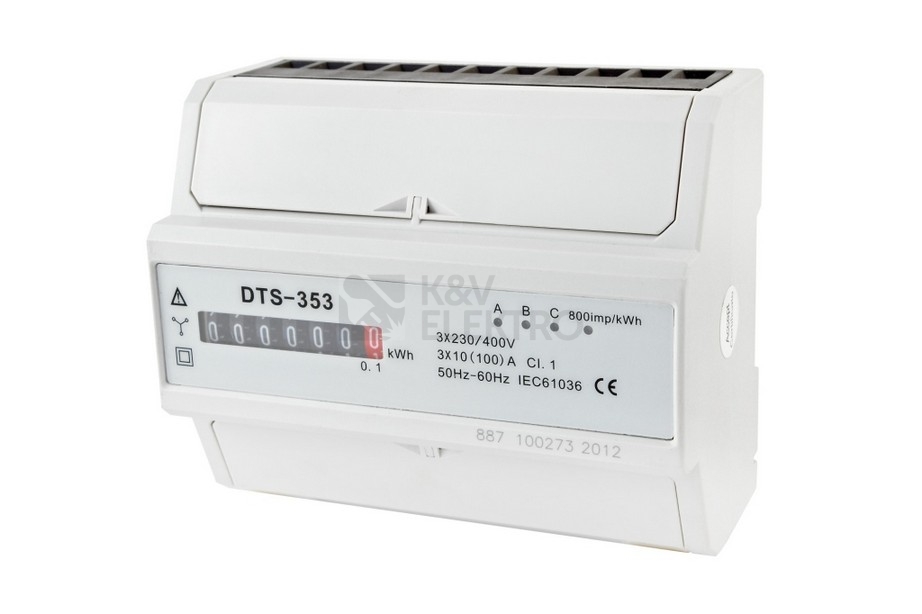

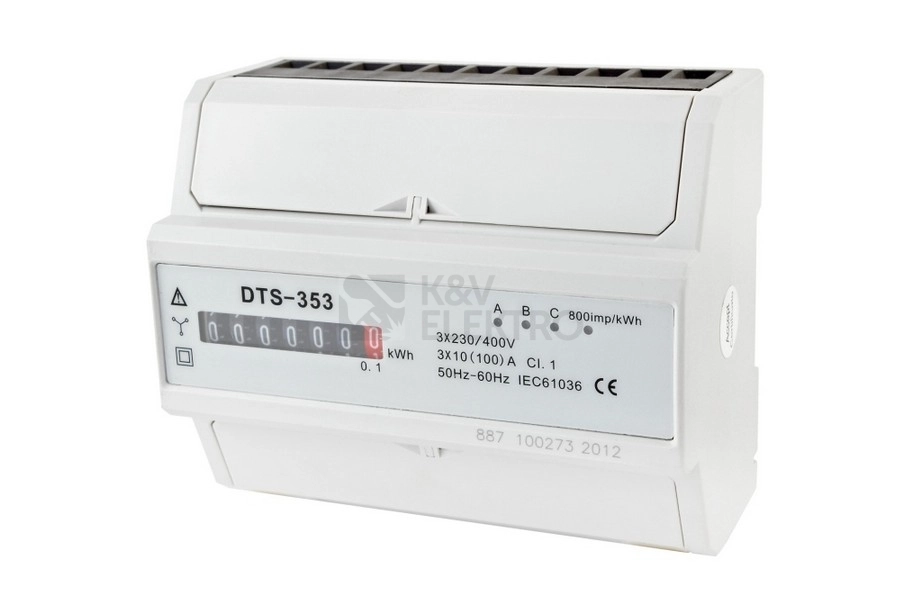

Elektroměr DTS 353-M slouží k měření činného výkonu v třífázových soustavách s přímým měřením. Využívá elektromechanické čítání s analogovým zobrazením a je určen pro jednotarifové účtování. Montuje se na DIN lištu a zabírá 7 modulů. Provozní rozsah zahrnuje 50–60 Hz a napětí 220–230 V N–L a 380–400 V L–L.
Specifikace elektroměru DTS 353-M, 7mod.mech. 3F 100A, 1tarif /AM 021M/ 1000887
Tento přístroj je řešen pro třífázové čtyřvodičové instalace, tedy 3 fázový (čtyřvodičový kabel), a díky přímému měření se zapojuje bez měřicích transformátorů. Měří činný výkon v režimu jednotarifové evidence odběru, přičemž informace zobrazuje na analogovém číselníku. Pro instalaci do rozváděčů je určen způsob montáže na DIN lištu, přičemž konstrukčně odpovídá šířce 7 modulů.
Pro třífázové sítě podporuje jmenovité hodnoty napětí 220–230 V N–L a 380–400 V L–L s frekvenčním rozsahem 50–60 Hz. Dimenzování na proudové zatížení vychází z hodnot 10 A jako jmenovitého a 100 A jako maximálního proudu. Přesnost měření odpovídá třídě B. Pro komunikaci odečtu impulzů je k dispozici elektrické rozhraní se standardem S0 s četností 0–800 imp./kWh.
Zařízení nabízí IP20 krytí a číselník s 7 místy pro odečet. Evidenci spotřeby zajišťuje elektromechanické čítadlo bez dalších komunikačních sběrnic, tedy s bez rozhraními mimo impulsní výstup.
Shrnutí a doporučení produktu
Hledáte spolehlivý nástroj pro průběžné sledování odběru v třífázové instalaci? Tento model sází na osvědčenou konstrukci a přehledný odečet, takže máte nad spotřebou jasnou kontrolu. Díky kompaktnímu provedení zapadne do běžného rozváděče a umožní čisté uspořádání měřicí části.
Pokud budujete nebo doplňujete měření, prohlédněte si celou nabídku elektroměrů. Jako návazné vybavení do rozváděče doporučujeme z kategorie modulových přístrojů také vhodné proudové chrániče, svodiče přepětí či stykače. Pro jištění odbočných obvodů můžete vybrat jističe 10 A, jističe 16 A nebo jističe 20 A s odpovídající charakteristikou B či C, aby byla instalace kompletní.
Technické detaily
- Počet fází (připojených vodičů): 3 fázový (čtyřvodičový kabel)
- Jmenovitý proud elektroměru (In): 10 A
- Maximální proud (Imax): 100 A
- Jmenovité napětí (Un) N–L: 220–230 V
- Jmenovité napětí (Un) L–L: 380–400 V
- Frekvence: 50–60 Hz
- Třída přesnosti: B
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 7
- Druh impulzu: S0
- Četnost impulzů: 0–800 imp./kWh
- Počet míst: 7
- Krytí (IP): IP20
