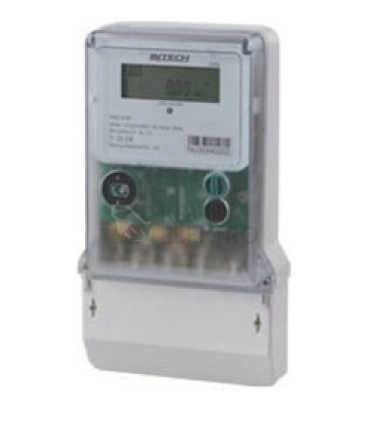

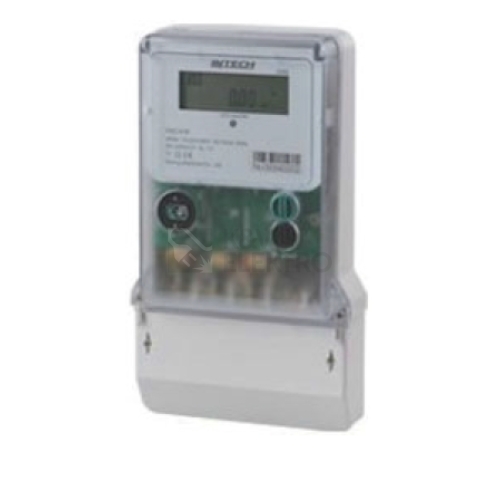

ELEKTROMER DIGI. HXE 34K

Třífázové elektroměry společnosti Landis+Gyr nesou typové označení HXE34.

Tyto elektroměry jsou navrženy k mření spotřeby elektrické energie pro třífázové čtyřvodičové rozvody v distribučních sítí rozvodných společností.

Elektroměry HXE34 se vyznačují vysokou kvalitou, stabilním měřícím výkonem, přesností a spolehlivostí, která je založena na vyspělé mechanické konstrukci a designu. Předkládané elektroměry plně odpovídají standardům IEC 62053-21 a IEC 62052-11 a jejich výroba probíhá na základě certifikátu a standardu ISO9001.

LCD číselnice má 7 čísel a kontrolní ukazatel aktuálního výkonu včetně signalizace směru toku energie ve fázích.

Horní prásvitná část stííňky elektroměru je vyrobena z transparentního polykarbonátu, spodní část ze zabarveného polykarbonátu zesíleného skelným vláknem, rozměry elektroměru odpovídají normám DIN43857.

Elektroměr je vybaven impulsním výstupem.

Charakteristika elektroměrů:

•    Referenční napětí (Un):    220 - 240V

•    Referenční kmitočet:    50 Hz

•    Třída přesnosti:    1,0 nebo 2,0 podle IEC

•    Použití:    Pro třífázové 4 vodičové sítě

•    Mření:    Činná složka v obou směrech, přímé připojení

•    Základní proud (Ib):    5 A pro nepřímé připojení i 1A (CT)

•    Maximální proud (Imax):    60, 80, 100A, pro nepřímé provedení 10A (CT)

•    Náběhový proud:    < 15 mA

•    Spotfeba v napěťovém obvodu    < 0.8 W, < 10 VA

•    Spotfeba v proudovém obvodu    < 0.1 VA pro provedení s bočníkem

•    Impulsní výstup S0:    10 nebo 100Wh/imp dle IEC 62053-31

•    Označení svorek výstupu S0:    Svorky 20 (+) a 21 (-)

•    Rozsah číselníku:    7 místný číselník LCD

•    Velikost čísel:    10 x 4.6 mm

•    Odolnost proti rázovému napětí:    8 kV

•    Provozní rozsah teplot:    - 30 °C až + 70 °C

•    Skladovací rozsah teplot:    - 40 °C až + 75 °C

•    Signalizace za účelem testování

•    Signalizace přítomnosti napětí jednotlivých fází

•    Signalizace změny směru energie

•    Kryt:    podle DIN 43 857

•    Stupeň krytí pouzdra    IP 51

•    Váha elektroměru:    1,5 kg

Popis signalizačních kontrolek LED

LED    1000 imp/kWh: Pro testovací účely - konstanta elektroměru a indikace

registrace elektroměru.
