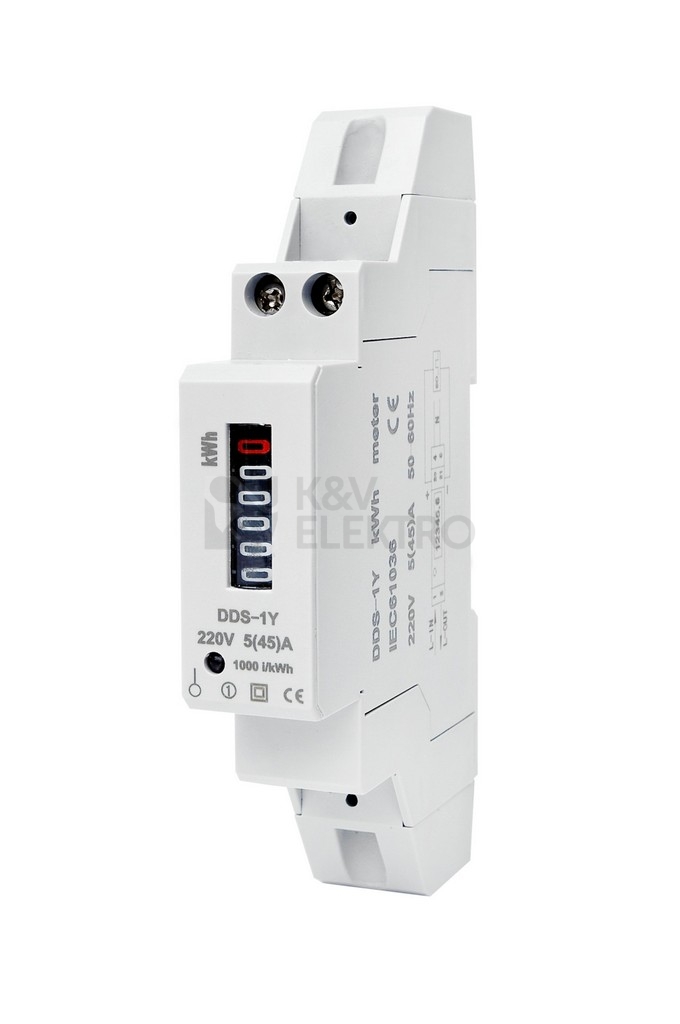

Elektroměr DDS-1Y-18M slouží k podružnému měření odběru činné energie v jednofázových instalacích. Nabízí přímé měření do 45 A, pracuje při 220–230 V a 50–60 Hz, je jednotarifové konstrukce a montuje se na DIN lištu v šířce 1 modul. Čítání zajišťuje elektromechanický mechanismus a krytí odpovídá IP20.
Specifikace elektroměru DDS-1Y-18M
Referenční napětí elektroměru s jedním modulem je 230V AC ((+- 30%) a referenční proud 5A. Maximální proud může dosáhnout 45A. Signalizace impulzu: LED červená. Stupeň krytí je IP20.
Připojení je pomocí bezšroubové svorky.
Způsob montáže je na DIN lištu.
Přístroje mají zalité (zaplombované) kryty, při jejichž poškození dochází ke ztrátě záruky. Tyto přístroje smí instalovat pouze osoba s elektrotechnickou kvalifikací, v opačném případě hrozí nebezpečí požáru nebo úrazu elektrickým proudem.
Činnost:
Počítadlo elektroměru ukazuje naměřenou hodnotu v rozsahu 0÷ 99999 ,9 kWh bez možnosti vynulování. Poslední červená číslice znázorňuje desetinné místo (100Wh). Při odběru elektrické energie elektroměr počítá impulzy, které sám generuje (1 impulz = 1 Wh, při impulzu červená LED blikne) a po napočítání 100 impulzů následuje posun desetinné číslice počítadla (+0,1 kWh).
Vybírejte ze širokého sortimentu elektroměrů a dalších modulových přístrojů. Nabízíme proudové chrániče, svodiče přepětí i stykače. Nezapomeňte na jističe 10A, jističe 16A i jističe 20A s charakteristikou B i C.
Shrnutí a doporučení produktu
Zařadíte-li tento elektroměr do rozvaděče, získáte přehled o spotřebě konkrétních okruhů či vybraných zařízení a tím i podklady pro účtování nebo interní rozpočítání. Přístroj vizuálně indikuje průběh spotřeby a umožňuje srozumitelný odečet, což oceníte při pravidelné kontrole i při jednorázových revizích.
Pro ucelené řešení v rozvaděči doporučujeme doplnit další prvky z nabídky. Prohlédněte si hlavní kategorii elektroměrů a široký výběr modulových přístrojů. Podle potřeby doplňte instalaci o proudové chrániče, svodiče přepětí či stykače. V naší nabídce najdete také jističe 10A, jističe 16A i jističe 20A v charakteristice B i C.
Technické detaily
- Počet fází: 1 fázový
- Jmenovitý proud: 45 A
- Jmenovité napětí N–L: 220–230 V
- Frekvence: 50–60 Hz
- Třída přesnosti: B
- Způsob montáže: DIN lišta
- Šířka v počtech modulů: 1
- Připojení: bezšroubová svorka
- Výstup impulzu: elektrické
- Druh impulzu: S0
- Četnost impulzů: 1 000 imp./kWh
- Impulsní vztah: 1 impuls = 1 Wh
- Signalizace impulzu: LED červená
- Počet míst: 6
- Rozsah počítadla: 0–99999,9 kWh
- Referenční napětí: 230 V AC (±30 %)
- Referenční proud: 5 A
- Krytí IP: IP20
- Certifikace: vnitrostátní
