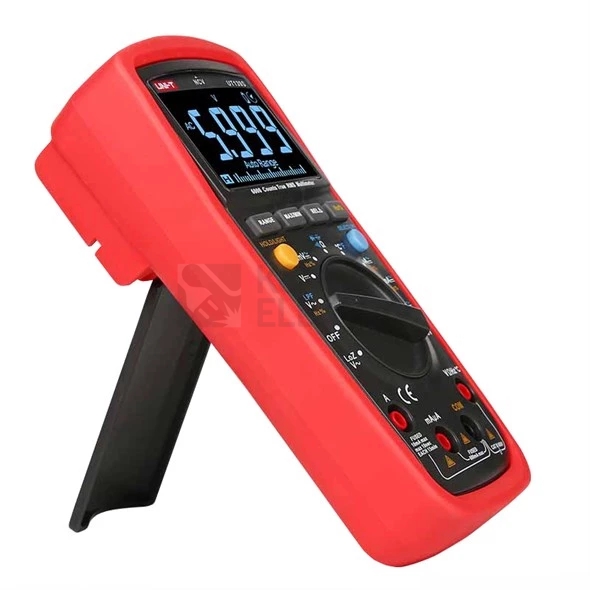

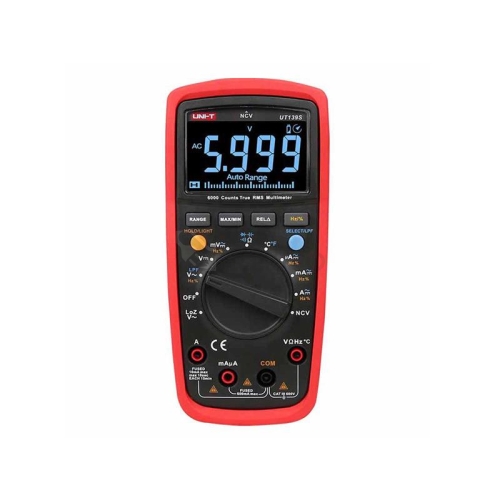

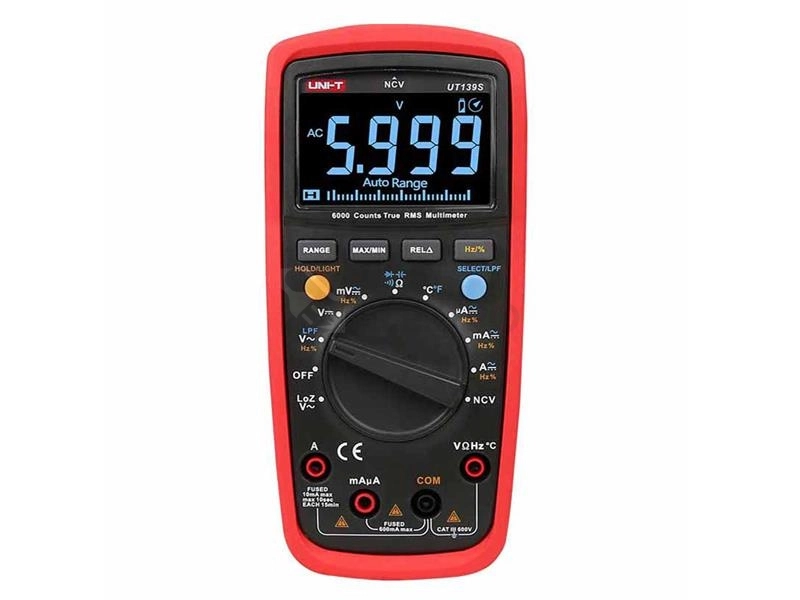

Digitální multimetr UNI-T UT139S (EBTN)

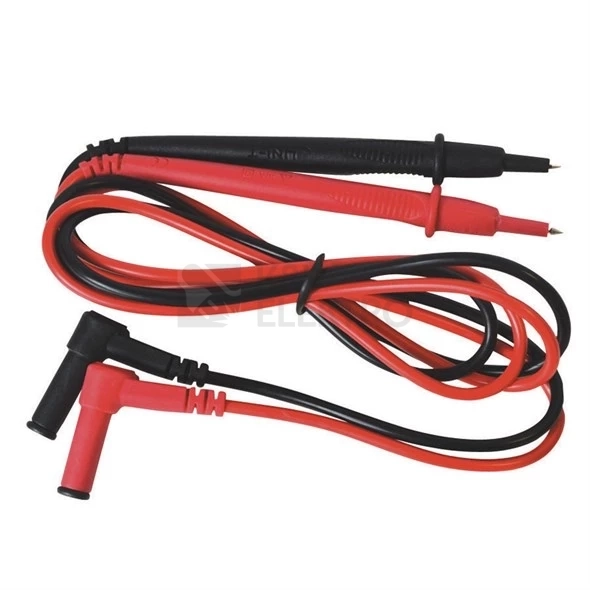

UT139S je nový profesionální multimetr s klasifikací True RMS a ochranou CAT III 600V, navržen pro potřeby elektrikářů pro měření distribučních sítí nn v budovách s černým EBTN displejem. Přístroj splňuje certifikaci cETLus a obsahuje řadu nadstandardních funkcí, jakými jsou např. měření napětí s nízkou impedancí (LoZ), bezkontaktní měření napětí (NCV), měření kapacity kondenzátorů, nebo také měření teploty. Přehledný displej se simulací analogového řádku s 31 segmenty zaručuje dokonalejší zobrazení naměřených hodnot a lepší vizuální reprezentaci. Údaje na displeji jsou světlé na tmavém pozadí, na rozdíl od přístroje UT139E, u kterého jsou tmavé údaje na světlém pozadí, jinak jsou tyto dva přístroje naprosto stejné. Rozsah zobrazení displeje je ±9,999 pro měření kapacit a frekvencí a pro ostatní měření ±5,999. Obnovovací frekvence 2 až 3 krát za vteřinu. Jištění proudových rozsahů je provedeno trubičkovými tavnými pojistkami (rozsah 10A pojistkou FF 10A H/600V (6 x 25mm); rozsah mA/µA pojistkou FF 600mA H/600V (6 x 32mm)). Napájení multimetru je provedeno dvěma alkalickými bateriemi AA 1,5V. Rozsah měření veličin lze volit automaticky, i manuálně. Součástí balení jsou měřící kabely s hroty, termo sonda s článkem typu K a také baterie.

UT139S je ideální volbou, jestliže chcete profesionálně vybavený multimetr s řadou nadstandardních funkcí, který je zároveň přesný, přehledný, bezpečný a velmi snadný k užívání.

Parametry produktu ( funkce multimetru ) :

- měření True RMS (přístroj měří efektivní hodnotu střídavého proudu a napětí)
- rozsah měření AC napětí (střídavé) : 60 mV / 600 V
- rozsah měření AC proudu (střídavého) : 600 μA / 10 A
- rozsah měření DC napětí (stejnosměrné) : 60 mV / 600 V
- rozsah měření DC proudu (stejnosměrného) : 600 μA / 10 A
- rozsah měření odporu : 600 Ω / 60 MΩ
- rozsah měření kapacity kondenzátorů : 9.999 nF / 99.99 mF
- měření kapacity v relativním módu (REL)
- analogový ukazatel - řádek
- test spojitosti vedení (bzučák)
- test diod
- bezkontaktní měření napětí (NCV)
- měření střídavého napětí s proměnlivou frekvencí (LPF VAC)
- měření střídavého napětí s nízkou impedancí (LoZ VAC)
- měření střídy (DCL)
- automatická i manuální volba rozsahu
- detekce opačné polarity
- funkce Data hold
- zobrazení minimální a maximální hodnoty
- podsvícení displeje
- automatické vypnutí při nečinnosti
- indikace slabé baterie
- ochrana proti přetížení, jištění pojistkami

Technické parametry :

- Měření DC napětí ( vstupní impedance podle rozsahu 3 až cca 10MΩ ) :
(rozsah / rozlišení / přesnost)
60.00 mV / 0.01mV / ±0.7 % + 3
600.0 mV / 0.1 mV / ± 0.5 % + 2
6.000 V / 1 mV / ± 0.7 % + 3
60.00 V / 0.01 V / ± 0.7 % + 3
600.0 V / 0.1 V / ± 0.7 % + 3


- Měření AC napětí ( vstupní impedance cca 10MΩ ) :
( rozsah / rozlišení / přesnost )
60.00 mV / 0.01 mV / ± 1.0 % + 3
600.0 mV / 0.1 mV / ± 1.0 % + 3
6.000 V / 0.001 V / ± 0.8 % + 3
60.00 V / 0.01 V / ± 0.8 % + 3
600.0 V / 0.1 V / ± 0.8 % + 3
LPF 600.0 V / 0.1 V / ± 4.0 % + 3
LoZ 600.0 V / 0.1 V / ± 2.0 % + 10


- Měření DC proudu :
( rozsah / rozlišení / přesnost )
600.0 μA / 0.1 μA / ± 0.7 % + 2
6000 μA / 1 μA / ± 0.7 % + 2
60.00 mA / 0.01 mA / ± 0.7 % + 2
600.0 mA / 0.1 mA / ± 0.7 % + 2
6.000 A / 0.001 A / ± 1.0 % + 3
10.00 A / 0.01 A / ± 1.0 % + 3


- Měření AC proudu :
( rozsah / rozlišení / přesnost )
600.0 μA / 0.1 μA / ± 1.0 % + 3
6000 μA / 1 μA / ± 1.0 % + 3
60.00 mA / 0.01 mA / ± 1.0 % + 3
600.0 mA / 0.1 mA / ± 1.0 % + 3
6.000 A / 0.001 A / ± 1.2 % + 3
10.00 A / 0.01 A / ± 1.2 % + 3


- Měření odporu :
( rozsah / rozlišení / přesnost )
600.0 Ω / 0.1 Ω / ± 1.0 % + 2
6.000 kΩ / 0.001 kΩ / ± 0.8 % + 2
60.00 kΩ / 0.01 kΩ / ± 0.8 % + 2
600.0 kΩ / 0.1 kΩ / ± 0.8 % + 2
6.000 MΩ / 0.001 MΩ / ± 1.2 % + 3
60.00 MΩ / 0.01 MΩ / ± 1.5 % + 5


- Měření kapacity kondenzátorů :
( rozsah / rozlišení / přesnost )
9.999 nF / 0.001 nF / při REL módu ± 4 % + 10
99.99 nF až 999.9 µF / 0.01 nF až 0.1 µF / ± 4 % + 10
9.999 mF až 99.99 mF / 0.001 mF až 0.01 mF / ± 10 %


- Měření kmitočtu a střídy :
( rozsah / rozlišení / přesnost )
9.999 Hz až 9.999 MHz / 0.001 Hz až 0.001 MHz / ± 0.1 % + 4
0.1 % až 99.9 % / 0.1 % / Pouze referenční


- Měření teploty ve °C :
( rozsah / rozlišení / přesnost )
- 40 až 40°C / 1°C / ± 4
> 40 až 500°C / 1°C / ± 1.0 % + 4
> 500 až 1000°C / 1°C / ± 2.0 % + 4


- Měření teploty ve °F :
( rozsah / rozlišení / přesnost )
- 40 až 104°F / 1°F / ± 5
> 104 až 932°F / 1°F / ± 1.5 % + 5
> 932 až 1832°F / 1°F / ± 2.5 % + 5

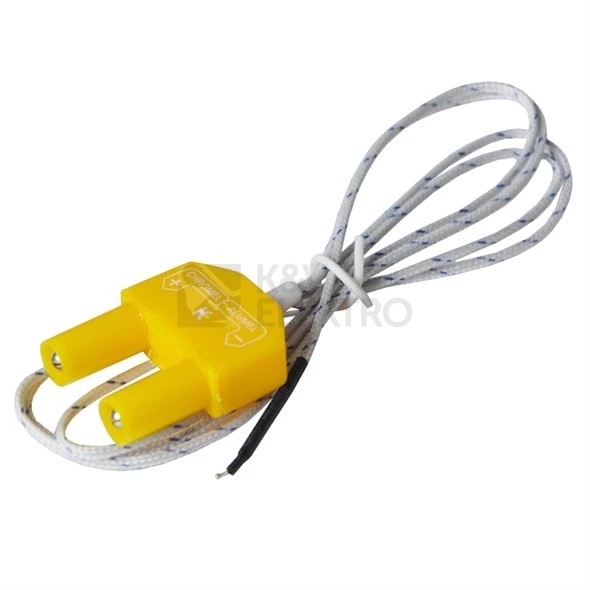

S přiloženou termo sondou (článek typu K) lze měřit pouze teploty do max. 250°C / 482°F

- Typ displeje : LCD TN
- Úhlopříčka displeje : 68 mm
- Vzorkovací frekvence : 3 / s
- Počet digitů : 6000
- Analogový řádek : 31 segmentů
- Napájení : 2 x AA 1.5 V baterie
- Rozměry přístroje : 170 x 80 x 48 mm
- Odolnost vůči pádu : 1 m
- Hmotnost : cca 354 g (včetně baterií)
- Pracovní teplota : - 10 až 50°C
- Přístroj plní standarty :
cETLus, CAT III 600V, dvojitá izolace, ochrana proti přetížení 600V-PTC, třída znečištění II
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Vyhovuje normám UL STD.: 61010-1, 61010-2-030
Certifikováno dle CSA STD. C22.2 č. 61010-1, 61010-2-030, 61010-2-033
