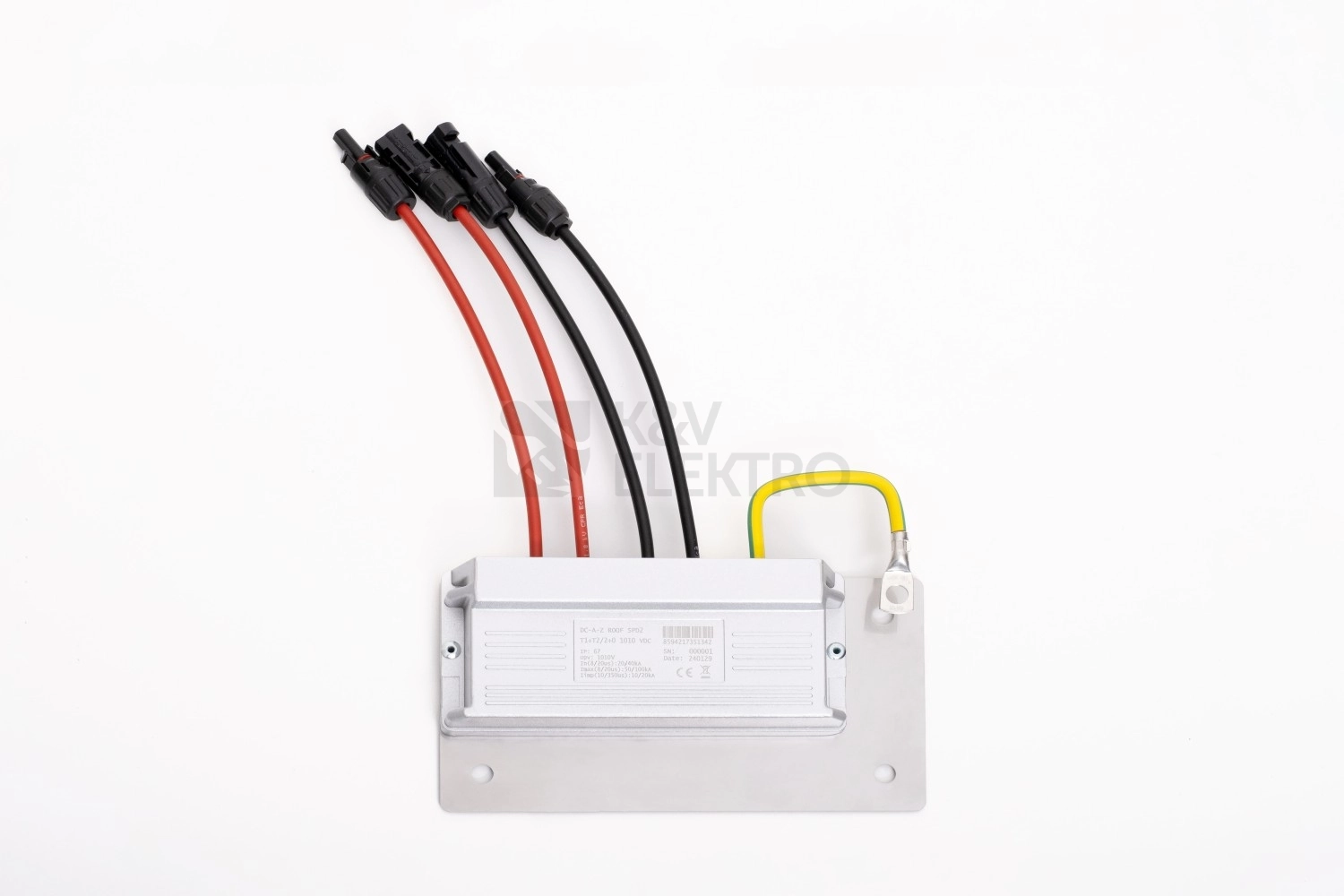

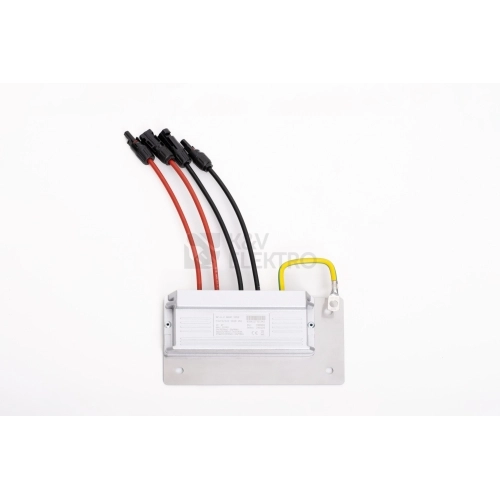

DC svodič na střechu AZ ROOF SPD T1+T2 2+0 1010VDC

Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přicházíme s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů.

Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícím hoření.

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.

Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32).

Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí.

V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.

• Maximální provozní DC napětí mezi L+ a L- (L+- a PE): 1010 V
• In (8/20 μs):
  • L+ nebo L- /PE 20 kA
  • L+- /PE 40 kA
• Imax (8/20 μs):
  • L+ nebo L- /PE 50 kA
  • L+- /PE 100 kA
• Imp (10/350 μs):
  • L+ nebo L- /PE 12,5 kA
  • L+- /PE 25 kA
• Rozměry: 234x126x34,4 mm
• Připojovací vodiče:
  • Délka: cca 25 cm
  • Průřez: 6/10 mm2
  • Konektory: MC4 samec/samice s integrovanou pojistkou
• Umístění: Venkovní - montáž na nosný systém PV panelů
• Jmenovitý zkratový proud Iscpv: 10 kA
• Indikace zapůsobení SPD: pokles výstupního napětí k 0 V
• Reziduální proud: max 50 μA
• Klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31: T1+T2
• Vhodné pro síť: DC
• Jmenovitý zatěžovací proud IL
  • Type 1 - 30 A
  • Type 2 - 30 A
  • Type 3 - 80 A
• Zkratová odolnosT ISCPV: 10 kA
• Napěťová ochranná hladina při In UP: < 2,3 kV
• Doba odezvy tA: < 25 ns
• Materiál pouzdra: Alu slitina
• Stupeň ochrany krytu: IP67
• Pracovní teplota ϑ: -40 ÷ 85 °C
• Vlhkostní rozsah RH: 0 ÷ 100 %
• Průřez vodiče konektoru: Průřez: 6 mm2 / 10 mm2 (dle provedení)
• Utahovací moment zemní svorky: Dle použitého šroubu M8/10
• Způsob montáže: FV Alu profil
• Pracovní poloha: Libovolná
• Poruchový režim SPD: OCFM
• Výměnné provedení: NE
• Životnost: > 15 let
