Časový spínač Dospel SOLO TIMER 3
TIMER 3 funkce
Náhradní díl nebo doplněk ventilátoru řady KLIMATOM např. SOLO, ENTER, IRIS, ARES atd..
Elektronika je balená v prodejním kartonu a lze ji kdykoliv namontovat. Elektronika umožňuje 3 režimy spuštění
POPIS VÝROBKU :
Nastavitelný časový spínač používaný do výrobků SOLO, ENTER, IRIS a ARES umožňující časový doběh a 3 různé typy ovládání časových módů.
POUŽITÍ :
Vhodný do všech ventilátorů s motorem 230V/50Hz. Elektroniku nelze použít do ventilátorů osazených motorem 12V/50Hz.
MONTÁŽ VÝROBKU :

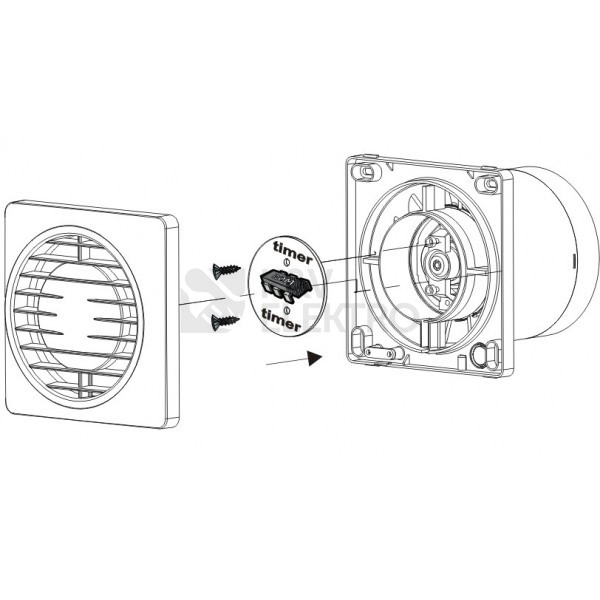

Elektronika je speciálně vytvarovaná pro nasazení přímo do těla ventilátoru řady KLIMATOM a přímému připojení k motoru.
FUNKCE A POUŽITÍ ČASOVÉHO SPÍNAČE :

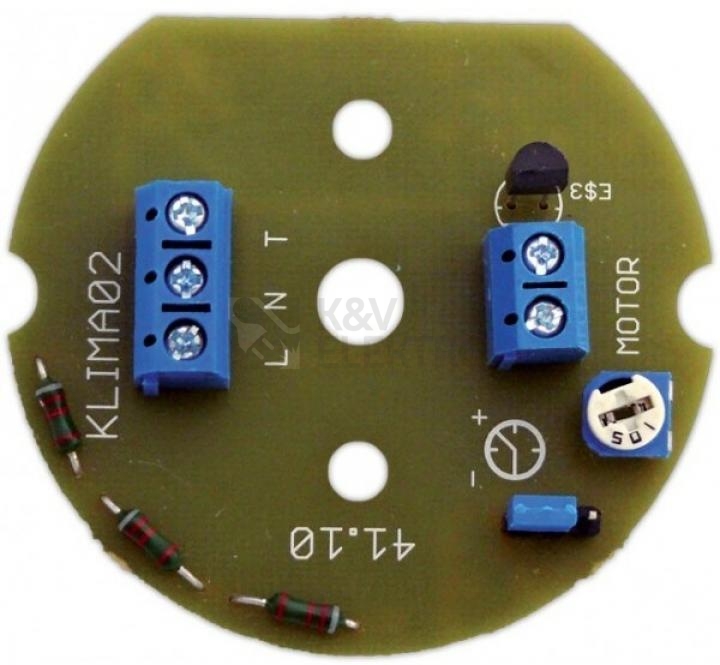

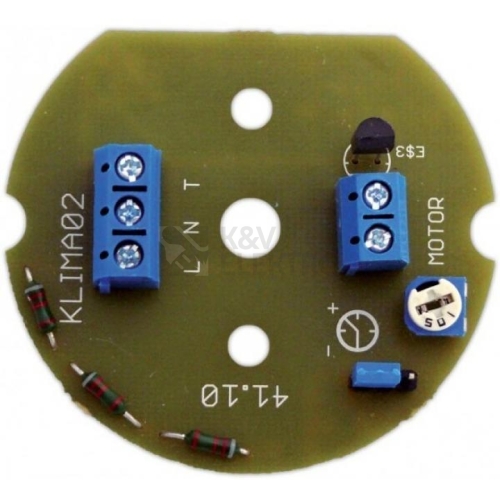

Umožňuje plynulé nastavení časového doběhu od 30 sekund do 25 minut pomocí otáčení potenciometru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze 3 variant viz tabulka níže.

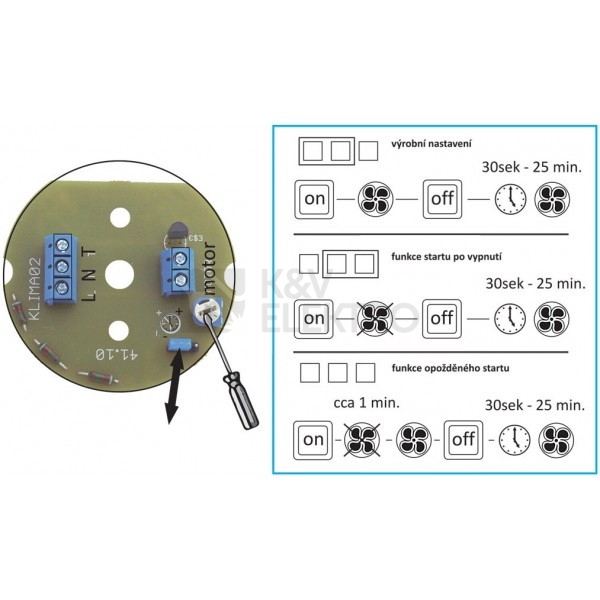

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 - Mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – Mod B.
Sejmutí svorky – Mod C.

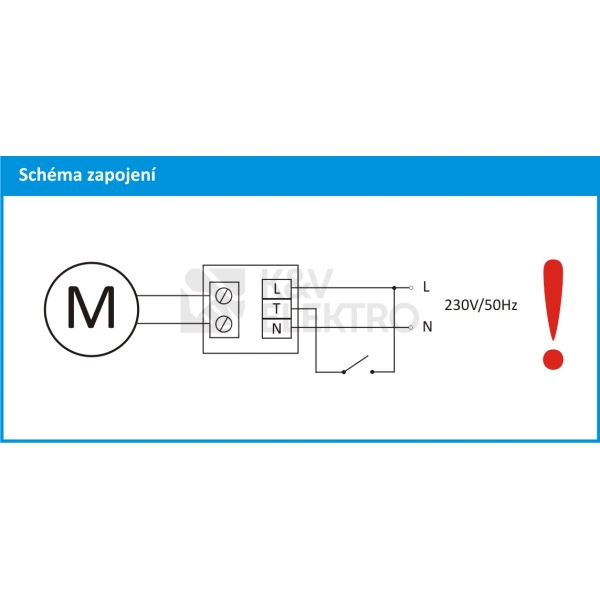

- Mod A 1 a 2 Výrobní nastavení - ventilátor sepne v momentě zapnutí vypínače (na svorku T je přivedeno napětí), po vypnutí vypínače (na svorce T není žádné napětí) ventilátor pracuje po nastavený čas.
- Mod B 2 a 3 Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas .
- Mod C sejmutí svorky Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) pracuje po nastavený čas. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorce T dříve než za 1 minutu, ventilátor nezačne pracovat
