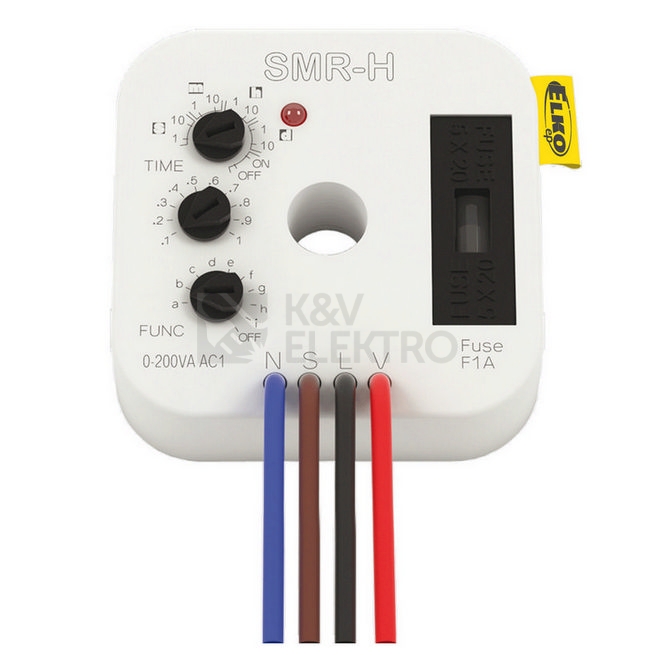

Časové relé Elko EP SMR-H triak

Multifunkční časové relé Elko EP SMR-H triak nabízí široký výběr pracovních režimů pro automatizaci spínání a vypínání. Využívá 4vodičové připojení a triakový spínací prvek, pracuje z AC 230 V / 50–60 Hz a je vhodné pro montáž do instalační krabice pod tlačítko nebo vypínač ve stávající elektroinstalaci.

Specifikace časového relé Elko EP SMR-H triak

SMR-H je řešení pro výměnu klasického vypínače za časově řízené nebo tlačítkově ovládané paměťové relé. Uplatní se tam, kde je potřeba spolehlivě řídit zapnutí či vypnutí s časovou prodlevou nebo cyklovat zátěž bez zásahů do rozvodů. Relé je určeno pro instalaci do instalační krabice, pod běžná tlačítka či vypínače, a začlení se tak do stávající elektroinstalace.

Napájení a ovládání probíhá střídavým napětím AC 230 V / 50 Hz i 60 Hz (pro DC napájení 0 V). Nastavitelný časový rozsah 1–864 000 s dává velkou variabilitu nastavení, od krátkých zpoždění až po dlouhodobé časování. Výstup zajišťuje triak se semikonduktorovým výstupem a 1 spínací NO cestou bez zpoždění. Pro připojenou zátěž je k dispozici výstupní výkon 0–200 VA. Přítomný jmenovitý proud 0,86 A vychází vstříc běžným aplikacím s odpovídající zátěží.

Relé podporuje široké spektrum funkcí řízení signálu: zpožděné zapnutí, zpoždění při vypnutí napájení, zapnutí vzestupnou hranou, vypnutí sestupnou hranou, tvarování impulzu, blikání začínající pauzou (pevně nastavené) i blikání začínající impulzem (pevně nastavené). Funkční preset zahrnuje režimy a až i: od zpožděného návratu na náběžnou či sestupnou hranu, přes cyklovač začínající impulzem nebo mezerou, až po impulsní relé včetně varianty se zpožděním reakce pro eliminaci odskoku kontaktu.

Přípojná rozhraní odpovídají ostatnímu typu elektrické přípojky, relé nemá zásuvný podstavec a není určeno pro nasazení na stykač. Výstupy s přepínáním se zpožděním či bez zpoždění nejsou přítomny, k dispozici je jedna spínací NO cesta bez zpoždění. Dálkové ovládání zde není podporováno ani vyžadováno, což odpovídá použití uvnitř instalační krabice pod ovládacím prvkem. Při instalaci se řiďte schématy a nastavením režimů podle popisu funkcí a přizpůsobte časování konkrétní aplikaci v rámci uvedeného rozsahu.

Shrnutí a doporučení produktu

SMR-H je vhodné řešení pro místa, kde potřebujete plynulé časové řízení, cyklování nebo impulsní ovládání při zachování stávajícího tlačítka či vypínače. Přináší více pracovních režimů v jednom přístroji, takže snadno přizpůsobíte chování světel nebo jiných zátěží aktuálním požadavkům. Díky montáži do instalační krabice se hodí pro modernizaci bez náročných stavebních úprav.

Hledáte další příslušenství či alternativy v rámci této oblasti? Prohlédněte si nabídku v kategorii Stmívače a relé, bezdrátové ovládání, kde najdete související produkty pro kompletní řešení ovládání.
