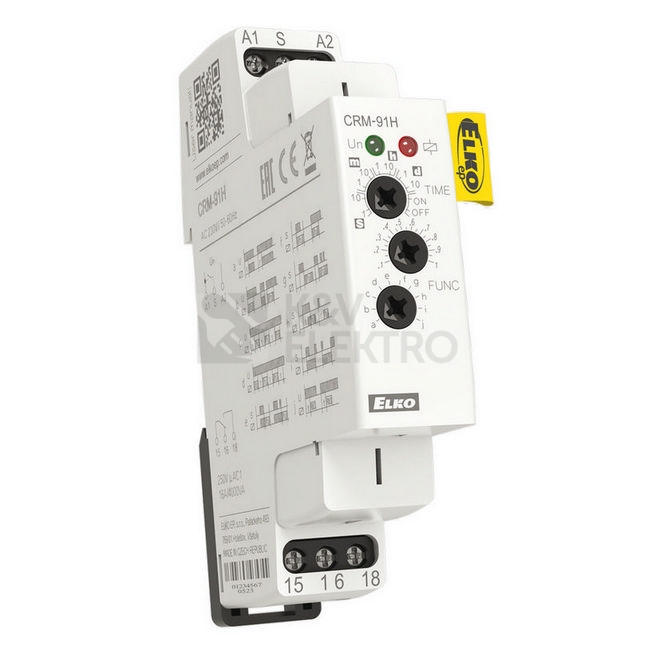

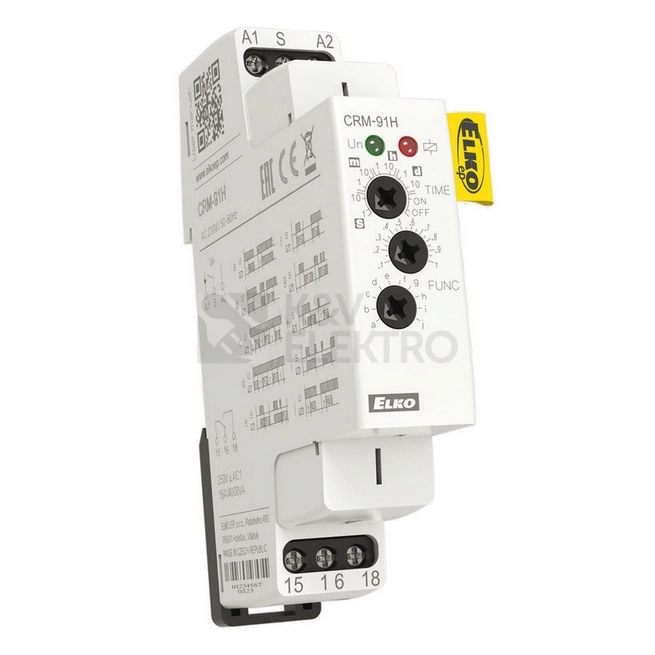

Multifunkční časové relé Elko EP CRM-91H/230 je vyvinuto speciálně pro všestranné užití pro účelnou a efektivní automatizaci v domovních instalacích. Disponuje 10 časovacími funkcemi s časovými rozsahy od 0,1 s do 10 dní.
Specifikace výzbroje časového relé Elko EP CRM-91H/230, 7078
Multifunkční časové relé Elko EP CRM-91H/230 nabízí celkem 10 časovacích funkcí (5 ovládaných napájecím napětím, 4 ovládané ovládacím vstupem, 1 impulzní relé). Nastavení času probíhá přes otočné přepínače. Vhodné k montáži na DIN lištu (1 modul).
Časový rozsah nastavení:
Čas lze nastavit od 0,1 sekundy až po 10 dní. K dispozici jsou tyto intervaly:
0,1 s – 1 s
1 s – 10 s
0,1 min – 1 min
1 min – 10 min
0,1 h – 1 h
1 h – 10 h
0,1 dne – 1 den
1 den – 10 dní
Pouze ON (relé zůstane trvale sepnuté)
Pouze OFF (relé zůstane trvale vypnuté)
Kromě modulových relé si u nás můžete pořídit i další modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
Rozměry časového relé jsou: 90 × 17,6 × 64 mm.
Technické detaily časového relé Elko EP
Časové relé Elko EP CRM-91H/230 disponuje 1 výstupem 16 A. Indikace stavu LED diodou (červená LED signalizuje provoz). Určeno k montáži na DIN lištu. Časové rozsahy: 0.1 s – 10 dní (10 časových rozsahů). Časy se nastavují pomocí otočných přepínačů. Napájecí napětí CRM-91H/230: AC 230 V (50-60 Hz). Tolerance napájecího napětí -15 % / +10 %. Indikace napájení zelená LED. Výstup počet kontaktů 1× přepínací (AgNi). Spínaný výkon: AC1: 4000 VA DC: 384 W. Špičkový proud: 30 A (<3 s). Spínané napětí: 250 V AC1 / 24 V DC. Ovládací vstup: S (svorky A1–S). Doba obnovení max. 150 ms. Pracovní teplota: -20 °C až +55 °C. Skladovací teplota: -30 °C až +70 °C. Elektrická pevnost: 4 kV (napájení - výstup) Pracovní poloha: libovolná. Kategorie přepětí: III. Stupeň znečištění 2. Stupeň krytí - čelní panel IP40, svorky IP20. Max. průřez: 1×2,5 mm² nebo 2×1,5 mm². S dutinkou: max. 1×2,5 mm².
Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Certifikáty výrobku
Časové relé Elko EP CRM-91H/230 splňuje příslušné normy ČSN včetně norem EN 61812-1 a EN 61010-1.
