Elektronické napájení LED svítidel a LED pásků
Většina LED pásků a LED svítidel je napájena napěťovými zdroji o 12V nebo 24V stejnosměrných, které převedou z běžných 230V. Pro bezproblémový chod platí, že napájecí zdroj by měl být vždy přibližně o 20% výkonnější než celkový příkon svítidla. Podívejte se s námi na napěťové zdroje – jinak také nesprávně pojmenované jako transformátory nebo hovorově „trafa“ – které budou vyhovovat právě vašemu svítidlu.
Spínané zdroje
Klasické transformátory na trhu postupně nahradily spínané zdroje neboli elektronické transformátory. Modernizace je neúprosná a dnešní doba si žádá účinnost, nízkou spotřebu, ale i adekvátní hmotnost nebo rozměry. A především stejnosměrný proud na výstupu, a to zdroj na rozdíl od transformátoru nabídne. Navíc není třeba ještě usměrňovač.
Požadavky na spínané zdroje
Napěťový zdroj pro svítidla a LED pásky musí dnes kromě napětí splňovat i automatickou proudovou ochranu proti přepětí a zkratu. Vsadit můžete na hliníkový i plastový transformátor, vybrat lze rovněž napájení vnitřní a venkovní. Interiérovou variantu v provedení F bezpečně nainstalujete pod nábytek a další hořlavé materiály, venkovní transformátor je zase spolehlivě voděodolný.
Na jeden zdroj je možné napojit více kusů LED pásků. Nesmíte však překročit celkový příkon zdroje. To znamená, že LED pásky nesmí mít větší odběr, než zdroj dodá.
Důležitým faktorem je rovněž výběr místa, kde LED zdroj umístit. Má totiž značný vliv na délku jeho životnosti, kterou může ovlivnit vysoká teplota, vítr i vlhkost. Umístění za nábytkem v blízkosti zdrojů tepla (trouba, lednice) je pro zdroj nevhodné.
Délka vodiče
Pro vhodně zvolený průřez kalkulujte délku vodiče a přenášený výkon. Obecně platí, že čím delší, tím větší průřez vodičů. Chcete se vyhnout nepříznivým vlivům účinku poklesu? Zvolte nejen správnou délku, ale především správný průměr.
- 0,75 a 1 mm – kabel do délky 2,5 m
- 2,5 mm – kabel do délky 5 m
- 4 mm – kabel do délky 7,5 m
- 6 mm – kabel do délky 10 m
Výpočet výkonu (W) napájecího zdroje
Co potřebujeme znát?
- Délku LED pásku
- Délku vedení k pásku
- Jaký příkon odebírá 1m použitého LED pásku
Každý LED pásek je má v popisu technické specifikace uveden příkon (W) na 1 metr. Tento příkon vynásobte délkou pásku. Získáte tím výkon vhodného zdroje. Jak již bylo zmíněno, k výsledné hodnotě doporučujeme přidat 20 – 30% navíc.
Napájení svítidel v domácnostech

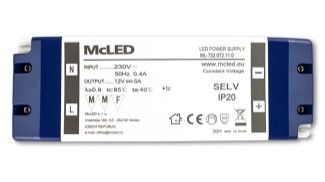

Pro svítidla a LED pásky v domácnostech jsou ideální zásuvkové napájecí zdroje, které ostatně najdou své místo všude, kde napájení probíhá přímo ze zásuvky 230V. Na jedné straně se nachází napájecí zdroj opatřený koncovkou, který se zasune do zásuvky. V případě LED je na druhém konci DC konektor.
Napájení svítidel v průmyslu

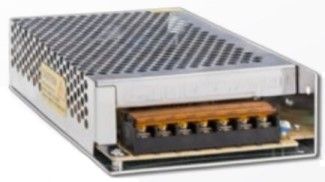

Průmyslové – nebo také instalační – zdroje mají společnou konstrukci z děrovaného plechu. Ta slouží k lepšímu odvodu přebytečného tepla. Výkonnější napájecí zdroje jsou vybaveny ještě přídavným větráčkem pro zlepšení chlazení. Disponují šroubovou svorkovnicí, na kterou lze připojit přívod 230V i výstup.
Voděodolné napájecí zdroje

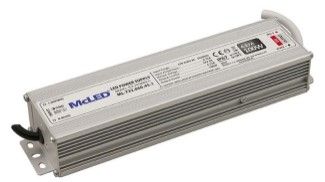

Speciální oblastí jsou voděodolné napájecí zdroje. Ty mají vnitřní součástky kompletně zality ve speciálním gelu, která zabraňuje nežádoucímu vniknutí tekutin. Na vstupu i výstupu mají napěťové zdroje pouze vodiče bez koncovek.
Kromě spínaných zdrojů u nás najdete elektronická trafa pro osvětlování halogenovými a LED zdroji, ale také napájecí zásuvky pro USB nebo univerzální napájecí zdroje. Vybírejte z elektronických transformátorů a napájecích zdrojů od zavedených výrobců MEAN WELL, WAGO nebo ELKO EP.
